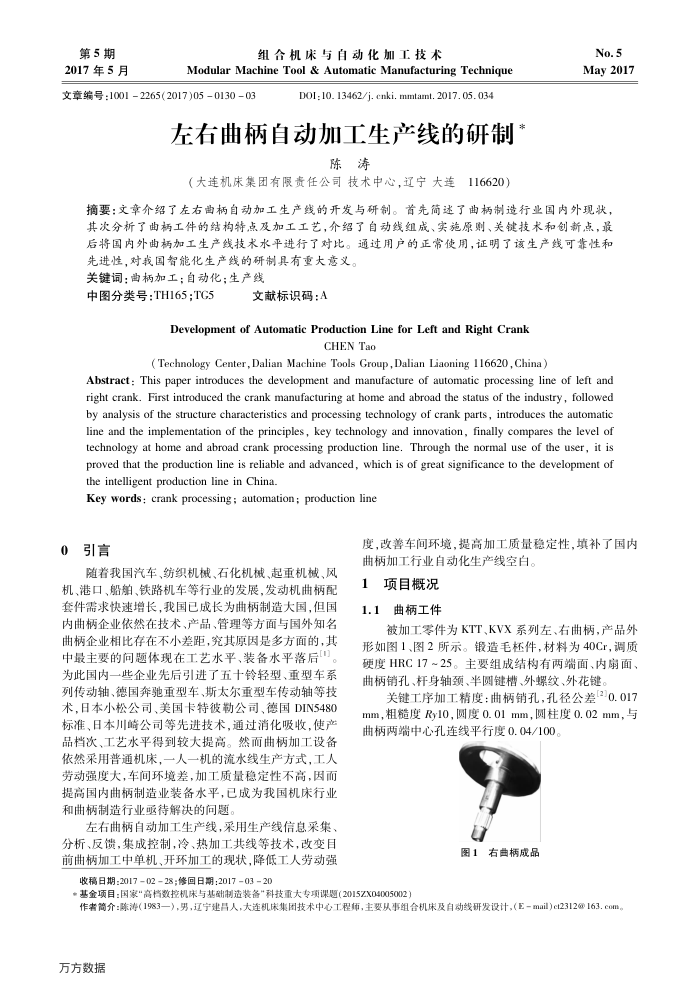

第5期 2017年5月
组合机床与自动化加工技术
Modular Machine Tool & Automatic Manufacturing Technique
文章编号：10012265(2017)05013003
DOI : 10. 13462/j. cnki. mmtamt. 2017. 05. 034
左右曲柄自动加工生产线的研制*
陈涛
（大连机床集团有限责任公司技术中心，辽宁大连
116620)
No.5 May2017
摘要：文章介绍了左右曲柄自动加工生产线的开发与研制。首先简述了曲柄制造行业国内外现状，其次分析了曲柄工件的结构特点及加工工艺，介绍了自动线组成、实施原则、关键技术和创新点，最后将国内外曲柄加工生产线技术水平进行了对比。通过用户的正常使用，证明了该生产线可靠性和
先进性，对我国智能化生产线的研制具有重大意义。关键词：曲柄加工：自动化：生产线
中图分类号：TH165;TG5
文献标识码：A
Development of Automatic Production Line for Left and Right Crank
CHEN Tao
(Technology Center, Dalian Machine Tools Group,Dalian Liaoning 116620, China)
Abstract: This paper introduces the development and manufacture of automatic processing line of left and right crank. First introduced the crank manufacturing at home and abroad the status of the industry, followed by analysis of the structure characteristics and processing technology of crank parts, introduces the automatic line and the implementation of the principles, key technology and innovation, finally compares the level of technology at home and abroad crank processing production line. Through the normal use of the user, it is proved that the production line is reliable and advanced, which is of great significance to the development of the intelligent production line in China.
Key words: crank processing; automation; production line
引言 0
随着我国汽车、纺织机械、石化机械、起重机械、风
机、港口、船舶、铁路机车等行业的发展，发动机曲柄配套件需求快速增长，我国已成长为曲柄制造大国，但国内曲柄企业依然在技术、产品、管理等方面与国外知名曲柄企业相比存在不小差距，究其原因是多方面的，其中最主要的问题体现在工艺水平、装备水平落后！]。为此国内一些企业先后引进了五十铃轻型、重型车系列传动轴、德国奔驰重型车、斯太尔重型车传动轴等技术，日本小松公司、美国卡特彼勒公司、德国DIN5480 标准、日本川崎公司等先进技术，通过消化吸收，使产品档次、工艺水平得到较大提高。然而曲柄加工设备依然采用普通机床，一人一机的流水线生产方式，工人劳动强度大，车间环境差，加工质量稳定性不高，因而提高国内曲柄制造业装备水平，已成为我国机床行业和曲柄制造行业驱待解决的问题
左右曲柄自动加工生产线，采用生产线信息采集分析、反馈，集成控制，冷、热加工共线等技术，改变目前曲柄加工中单机、开环加工的现状，降低工人劳动强
度，改善车间环境，提高加工质量稳定性，填补了国内
曲柄加工行业自动化生产线空白。 1
项目概况曲柄工件
1.1
被加工零件为KTT、KVX系列左、右曲柄，产品外
形如图1、图2所示。银造毛杯件，材料为40Cr，调质硬度HRC1725。主要组成结构有两端面、内扇面、曲柄销孔、杆身轴颈、半圆键槽、外螺纹、外花键，
关键工序加工精度：曲柄销孔，孔径公差[2]0.017 mm，粗糙度Ry10，圆度0.01mm，圆柱度0.02mm，与曲柄两端中心孔连线平行度0.04/100。
图1右曲柄成品
收稿日期：20170228；修回日期：20170320
（000国
作者简介陈涛（1983一），男，辽宁建昌人，大连机床集团技术中心工程师，主要从事组合机床及自动线研发设计，（E-mail)et2312@163.com 万方数据
