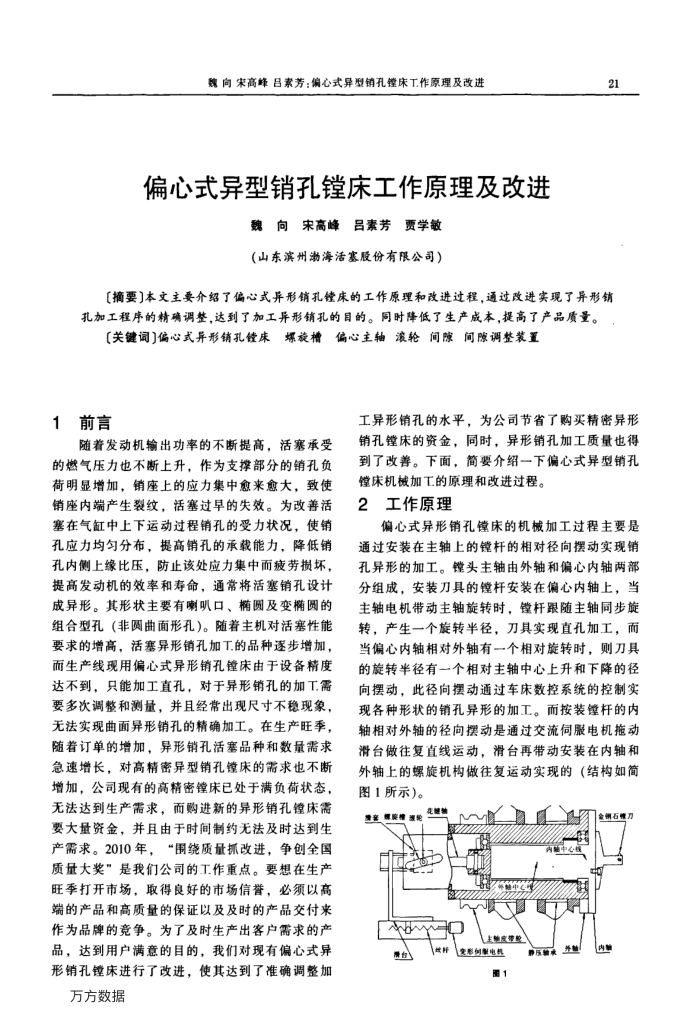

偏心式异型销孔镗床工作原理及改进
魏向宋高峰吕素芳贾学敏(山东滨州潮海活塞股份有限公司）
21
[摘要)本文主要介绍了偏心式异形销孔链床的工作原理和改进过程，通过改进实现了异形销孔加工程序的精确调整，达到了加工异形销孔的目的。同时降低了生产成本，提高了产品质量。
【关键词门偏心式异形销孔使床炼旋槽偏心主轴滚轮间隙间隙调整装置
1前言
随着发动机输出功率的不断提高，活塞承受
的燃气压力也不断上升，作为支撑部分的销孔负荷明显增加，销座上的应力集中愈来愈大，致使销座内端产生裂纹，活塞过卓的失效。为改善活塞在气缸中上下运动过程销孔的受力状况，使销孔应力均匀分布，提高销孔的承载能力，降低销孔内侧上缘比压，防止该处应力集中而疲劳损坏，提高发动机的效率和寿命，通常将活塞销孔设计成异形。其形状主要有喇叭口、椭圆及变椭圆的组合型孔（非圆曲面形孔）。随着主机对活塞性能要求的增高，活塞异形销孔加T.的品种逐步增加，而生产线现用偏心式异形销孔锂床由于设备精度达不到，只能加工直孔，对于异形销孔的加工需要多次调整和测量，并且经常出现尺寸不稳现象，无法实现曲面异形销孔的精确加工。在生产旺季，随着订单的增加，异形销孔活塞品种和数量需求急速增长，对高精密异型销孔镗床的需求也不断增加，公司现有的高精密镗床已处于满负荷状态，无法达到生产需求，而购进新的异形销孔床需要大量资金，并且由于时间制约无法及时达到生产需求。2010年，“围绕质量抓改进，争创全国质量大奖”是我们公司的工作重点。要想在生产旺季打开市场，取得良好的市场信誉，必须以高端的产品和高质量的保证以及及时的产品交付来作为品牌的竞争。为了及时生产出客户需求的产品，达到用户满意的目的，我们对现有偏心式异形销孔镗床进行了改进，使其达到了准确调整加
方方数据
工异形销孔的水平，为公司节省了购买精密算形销孔镗床的资金，同时，异形销孔加工质量也得到了改善。下面，简要介绍一下偏心式异型销孔镗床机械加工的原理和改进过程。
工作原理 2
偏心式异形销孔镗床的机械加工过程主要是通过安装在主轴上的镗杆的相对径向摆动实现销孔异形的加工。镗头主轴由外轴和偏心内轴两部分组成，安装刀具的杆安装在偏心内轴上，当主轴电机带动主轴旋转时，镗杆跟随主轴同步旋转，产生一个旋转半径，刀具实现直孔加工，而当偏心内轴相对外轴有一个相对旋转时，则刀具的旋转半径有一个相对主轴中心上升和下降的径向摆动，此径向摆动通过车床数控系统的控制实现各种形状的销孔异形的加工。而按装镗杆的内轴相对外轴的径向摆动是通过交流伺服电机拖动滑台做往复直线运动，滑台再带动安装在内轴和外轴上的螺旋机构做往复运动实现的（结构如简图1所示）。
花健
定规验盗处
票
C
得台
主抛电带垫
批料安形创服电机
图1
P压#庆务部
内单
