ICS 75.180.10 E 92
SY

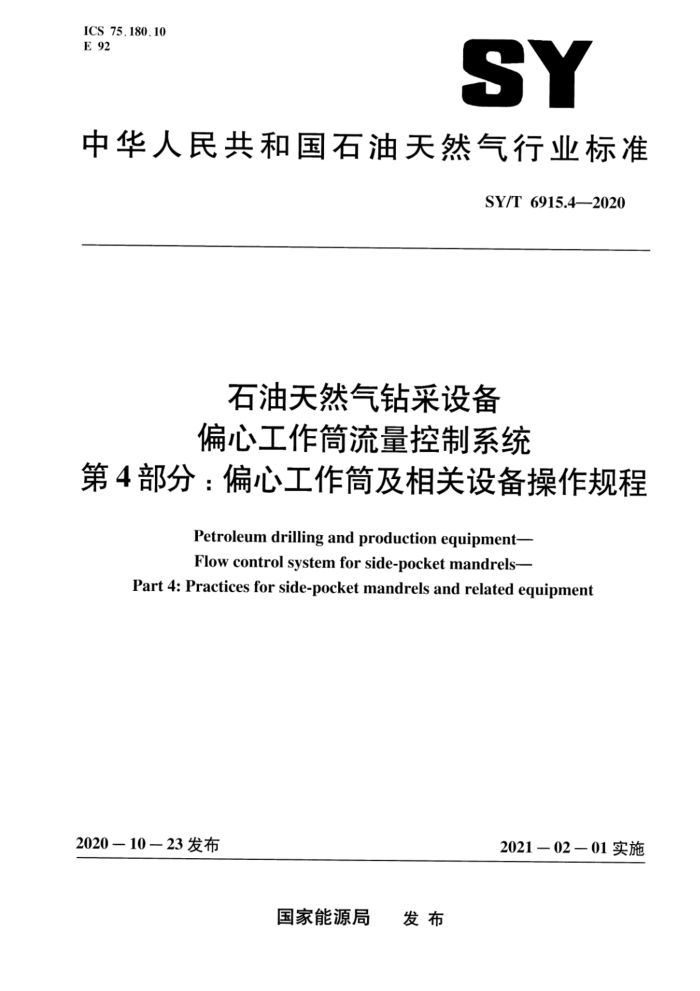

中华人民共和国石油天然气行业标准
SY/T 6915.4—2020
石油天然气钻采设备偏心工作筒流量控制系统
第4部分：偏心工作简及相关设备操作规程
Petroleum drilling and production equipment- Flow control system for side-pocket mandrels-
Part 4: Practices for side-pocket mandrels and related equipment
2020—10一23发布
2021一02－01实施
国家能源局 发布 SY/T 6915.4—2020
目 次
前言
Il
范围规范性引用文件术语和定义
2
3
4缩略语和符号 4.1缩略语 4.2符号偏心工作筒及相关设备的应用指南
5
5.1总则 5.2接口兼容问题 5.3流量控制装置测试设备 5.4流量控制装置的组装和检验 5.5安装前和起出后的检验、测试及保管 5.6偏心工作筒及相关设备的修复 5.7 修复车间和车间人员 5.8 用户/订货方功能参数表， 5.9 供应商／制造商产品数据表，附录A（资料性附录） 接口兼容问题附录B（资料性附录） 气举流量控制装置性能测试设备附录C（资料性附录） 注人井流量控制装置性能测试设备附录D（资料性附录） 流量控制装置的组装和检验附录E（资料性附录）安装前和取出后的检验和测试附录F（资料性附录）偏心工作筒及相关设备的修复附录G（资料性附录） 修复车间和车间人员附录H（资料性附录） 用户/订货方的偏心工作筒及相关设备的功能参数表附录I（资料性附录） 供应商／制造商的偏心工作筒及相关设备的产品数据表
-
4

5
6
12 : 15 :18 .·20 ...·.26
29
37 SY/T 6915.4—2020
前言
SY/T6915《石油天然气钻采设备偏心工作筒流量控制系统》分为四个部分：
-第1部分：偏心工作筒（见SY/T6915.1一2012）；第2部分：偏心工作筒用流量控制装置（见SY/T6915.1--2017）： -第3部分：偏心工作筒用投送头、打捞头、投捞器及定位锁紧机构（见SY/T6915.3-2019）；第4部分：偏心工作筒及相关设备操作规程。
一
本部分为SY/T6915的第4部分本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）归口。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分起草单位：大庆油田有限责任公司采油工程研究院、中国石油天然气股份有限公司采油工
程产品质量监督检验中心、牡丹江市井田石油钻采配件有限公司、大庆市晟威机械制造有限公司、辽宁新华仪器有限公司、大庆油田有限责任公司第四采油厂。
本部分主要起草人：徐德奎、郑贵、李清忠、汪丽丽、任成锋、刘崇江、张玉坤、朱振坤、董玉琢、 马强、李建阁、梁伟成、席小平、栾德民、王琦、王琳。
II SY/T 6915.4-2020
石油天然气钻采设备偏心工作筒流量控制系统
第4部分：偏心工作筒及相关设备操作规程
1范围
SY/T6915的本部分规定了偏心工作简、流量控制装置、配套的定位锁紧机构和安装工具的技术要求、设计、选择、测试、标定、修复、安装及使用的相关的指导原则。
本部分适用于偏心工作筒、流量控制装置、配套的定位锁紧机构和安装工具的检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20173石油天然气工业管道输送系统管道阀门（GB/T20173--2013，ISO14313： 2007.MOD
GB/T27025检测和校准实验室能力的通用要求（GB/T270252019，ISO/EC17025：2017，IDT） SY/T6915.1—2012石油天然气工业井下工具第1部分：偏心工作筒（ISO17078-1：2004，
MOD)
SY/T6915.2-2017石油天然气钻采设备偏心工作筒流量控制系统第2部分：偏心工作筒用流量控制装置（ISO17078-2：2009，MOD）
SY/T6915.3石油天然气钻采设备偏心工作筒流量控制系统第3部分：偏心工作筒用投送头、打捞头、投捞器及定位锁紧机构（SY/T6915.3—2019，ISO17078-3：2009，MOD）
ANSI/ASMEB16.34阀法兰、螺纹和焊接端（Valvesflanges，threadedandweldingend） ANSI/ASMEB16.5管法兰和法兰管件（Pipe flanges and flanged fittings） ANSI/ASMEB31.8输气和配气管道系统（Gas transmission and distribution piping systems） ANSI/APIMPMS14.31：1990尺寸标注和公差（Dimensioningand tolerancing） ASMEBPVC-VI-1锅炉及压力容器规范第八卷压力容器第1册：压力容器建造规则
( Pressure Vessels, Division I, Rules for construction of pressure vessels)
ASMEBPVC-VIII-2锅炉及压力容器规范第八卷压力容器第2册：另一规则（Pressure Vessels,Division 2,Alternative rules)
GPA8185-90天然气和其他相关烃类液体的孔板计量第1部分：方程式和不确定性指南美国天然气协会第3期报告（Orificemeteringofnatualgasand otherrelatedhydrocarbonfluid， Part 1, General equations and uncertainty guidelines, American Gas Association, Report No.3)
3术语和定义
GB/T19000和SY/T6915.1界定的以及下列术语和定义适用于本文件。 SY/T 6915.4—2020
和起出后的检验、测试及保管。 5.6偏心工作筒及相关设备的修复
用户订货方或供应商／制造商可按照附录F中的指导原则进行偏心工作筒及相关设备勺修复。 5.7修复车间和车间人员
用户／订货方或供应商／制造商可按照附录G中的指导原则进行修复设备和人员配置，以用于偏心工作简及配套工具的安装、标定和修复 5.8用户/订货方功能参数表
当订购偏心工作筒及相关设备时，用户／订货方可按照附录H中的指导原则和空白模板编辑并提供所需要的信息。为了方便用户／订货方使用而提供这些模板。若使用这些模板（不要求必须使用这些模板），应按附录H的要求进行填写。 5.9供应商/制造商产品数据表
供应商／制造商可按照附录1中的指导原则和空白模板编辑并提供偏心工作筒及相关设备的信息。 为了方便供应商／制造商使用而提供这些模板。若使用这些模板（不要求必须使用这些模板），应按附录1的要求进行填写。 SY/T 6915.4—2020
附录A （资料性附录）接口兼容问题
A.1总则
本附录提供了解决偏心工作筒及相关设备接口兼容性问题的指导原则。若从不同的供应商／制造商处选择零部件，用户／订货方应确保不同的工具能互相兼容。 A.2接口兼容 A.2.1总则
气举或注人井偏心工作简流量控制系统（包括偏心工作筒及相关设备）中的每个零部件在尺寸上应相互兼容。通常，只能在一个特定的供应商／制造商的生产线内保证零部件之间的尺寸兼容。若需证明与其他供应商／制造商生产的零部件相兼容，那么供应商／制造商应进行具体的测试。SY/T 6915（所有部分）中给出了测试示例。
若选择使用不同供应商／制造商生产的零部件，用户／订货方可要求供应商／制造商提供尺寸兼容性证明。建议供应商／制造商用接口确认测试来证明尺寸匹配。 A.2.2确认兼容性
所有零部件由··个供应商／制造商提供，且供应商／制造商已使用标准规定的设计确认兼容性测试，证明所有零部件互相匹配，可协同工作。 A.2.3声明的兼容性
零部件由不同供应商／制造商提供，每个供应商／制造商在声明中已验证了部件之间互相匹配。 建议按照SY/T6915（所有部分）的功能兼容测试要求进行验证。 A.2.4未确认的兼容性
零部件由几个不同的供应商／制造商提供，且未声明接口兼容性。这种情况下，应在安装之前对所有零部件进行功能测试以确认兼容性。建议按照SY/T6915（所有部分）的功能兼容测试要求进行验证。 A.2.5不同设计验证等级的确认等级
针对大多数零部件，SY/T6915（所有部分）为偏心工作筒及相关设备给出了V3级（基础级）、 V2级（中间级）和V1级（高级）的不同兼容性确认等级。每个用户／订货方应了解每个等级的要求。对于一些零部件，V1级要求包含所有要求公差的公差累积分析，包括偏心工作筒及相关设备的设计公差。对于不同供应商／制造商提供的零部件，此要求不太可能被满足。
5
