2016年1月25日第33卷第1期
通信电源总术 Telecom Power Technology
文章编号：1009-3664(2016)01-0045-02
中图分类号：TN86文献标识码：A 超宽范围输出可调开关电源
成越胜，陈瑜，段晓燕
（陕西华经微电子股份有限公司.陕西西安710065）
Jan. 25, 2016, Vol. 33 No.1
举设计应用
摘要：文章重点介绍一款5～85V可调输出开关电源的工作原理，给出了设计过程及参数计算。关键调：超宽范图输出；可调；开关电源
AnAdjustableSwitchingModePowerSupplywithWideRangeOutput
CHENG Yue-sheng, CHEN Yu, DUAN Xiao-yan
(Shanxi Huajing Microelectronics Co.，Ltd.，Xran 710065，China)
Abstract: This paper introduces the basic principle of a 5~85 V switching mode power supply with adjustable output. The design process and parameter caleulations are provided.
Key words: wide range output; adjustable; switching mode power supply
笔者为某控制系统设计过大范围可调输出开关电源模块，实际工作效果较好。本文将详细给出其设计原理图，阐述其工作原理。
R3 C
E-+" C ~C3 Uig
ONO
1.2技术参数
D
R2
C
42
FBSS CB ICI
VSw
SYNC GND
Di2
T2.0.18.75:75 C
R I/RUN
IC2
GND
Ua
SENSE
Ver
D6 R
C R
1原理图及设计综述 1.1设计原理

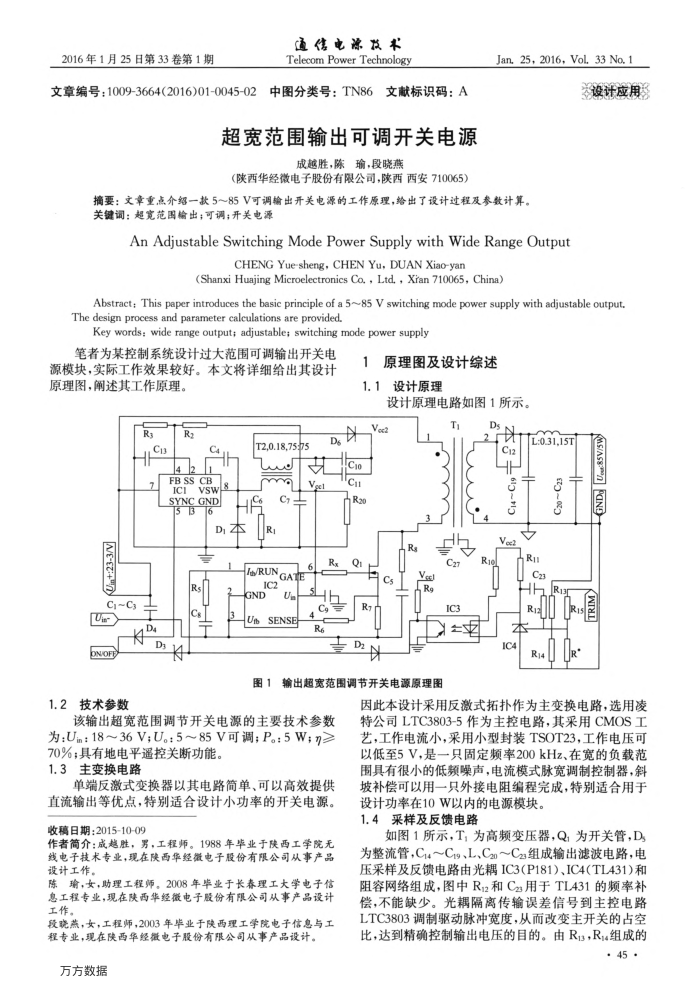

设计原理电路如图1所示。
Vesa
Clo Ca Ra
Q D2
C
Vea) R
T HH C27 IC3
图1输出超宽范围调节开关电源原理图
D
C12 Ci4~Ct19 Ve
R1
IC
L:0.31.157
Ru C23
R12 R14
W
Ueu:85V/5 GND,
因此本设计采用反激式拓扑作为主变换电路，选用凌
该输出超宽范围调节开关电源的主要技术参数为：Um：18~36V,U：5~85V可调；P：5W；n≥
70%；具有地电平遥控关断功能。 1.3主变换电路
单端反激式变换器以其电路简单、可以高效提供直流输出等优点，特别适合设计小功率的开关电源。收稿目期：2015-10-09
作者简介：成越胜，男，工程师。1988年毕业于陕西工学院无线电子技术专业，现在陕西华经微电子股份有限公司从事产品设计工作。
陈瑜，女，助理工程师。2008年毕业于长春理工大学电子信息工程专业，现在陕西华经微电子股份有限公司从事产品设计工作。
段晚燕，女，工程师，2003年毕业于陕西理工学院电子信息与工
程专业，现在陕西华经微电子股份有限公司从事产品设计。万方数据
特公司LTC3803-5作为主控电路，其采用CMOS工艺，工作电流小，采用小型封装TSOT23，工作电压可以低至5V，是一只固定频率200kHz、在宽的负载范围具有很小的低频噪声，电流模式脉宽调制控制器，斜坡补偿可以用一只外接电阻编程完成，特别适合用于
设计功率在10W以内的电源模块。 1.4采样及反馈电路
如图1所示，T，为高频变压器，Q为开关管，D 为整流管，C4～Cr9、L、Ca～C组成输出滤波电路，电压采样及反馈电路由光耦IC3(P181)、IC4(TL431)和阻容网络组成，图中R2和Cz用于TL431的频率补偿，不能缺少。光耦隔离传输误差信号到主控电路 LTC3803调制驱动脉冲宽度，从而改变主开关的占空比，达到精确控制输出电压的目的。由R13，R组成的
