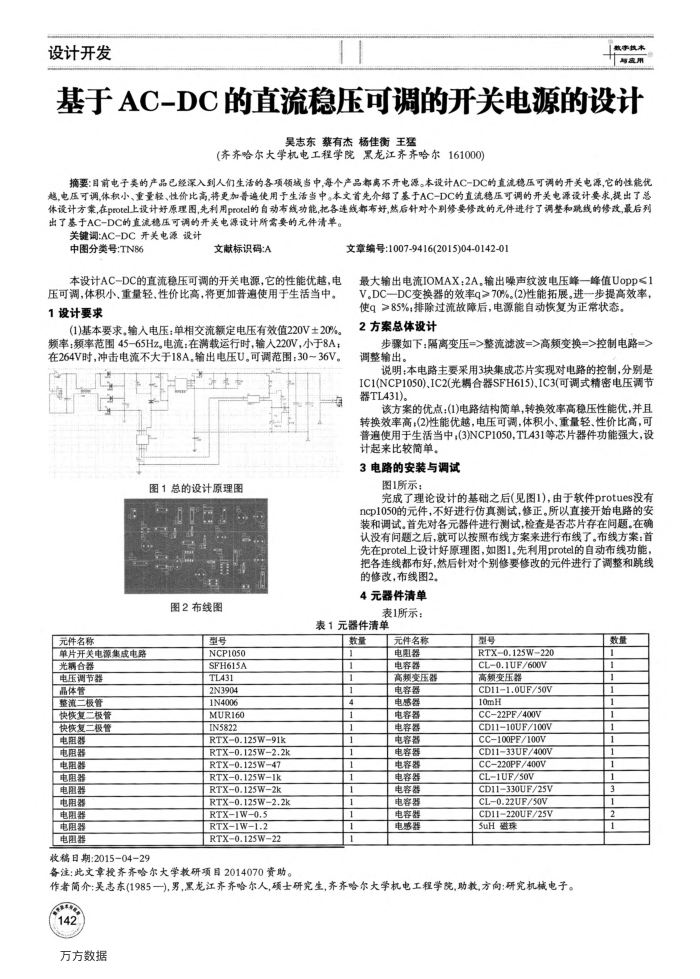

基于AC-DC的直流稳压可调的开关电源的设计
吴志东蔡有杰杨佳衡王猛
(齐齐哈尔大学机电工程学院黑龙江齐齐哈尔161000)
摘要：目前电子类的产品已经深入到人们生活的各项领当中，每个产品都离不开电源。本设计AC-DC的直流稳压可调的开关电源，它的性能优越，电压可调，体积小、重量轻、性价比高,将更加普遍使用于生活当中。本文首先介结了基于AC-DC的直流稳压可调的开关电源设计要求提出了总体设计方案，在protel上设计好原理图，先利用protel的自动市线功能,把各连线都布好，然后针对个别修要修改的元件进行了调整和跳线的修改,最后列出了基于AC-DC的直流稳压可调的开关电源设计所需要的元件清单。
关键调:AC-DC开关电源设计
中图分类号：TN86
文献标识码：A
本设计AC-DC的直流稳压可调的开关电源，它的性能优越，电压可调，体积小、重量轻、性价比高，将更加普遍使用于生活当中。 1设计要求
(1)基本要求，输入电压：单相交流额定电压有效值220V±20%。频率，额率范围45-65Hz.电流：在满载运行时，输人220V，小于8A 在264V时，冲击电流不大于18A，输出电压U，可调范围：30~36V。
书心
图1总的设计原理图
图2布线图
文章编号：1007-9416(2015)04-0142-01
最大输出电流IOMAX；2A。输出噪声纹波电压峰一峰值Uopp≤1 V.DC一DC变换器的效率g>70%。(2)性能拓展进一步提高效率
使q>85%排除过流故障后，电源能自动恢复为正常状态。 2方案总体设计
步骤如下：隔离变压=>整流滤波=>高频变换=>控制电路=> 调整输出。
说明：本电路主要采用3块集成芯片实现对电路的控制，分别是 IC1(NCP1050),IC2(光耦合器SFH615),IC3(可调式精密电压调节器TL431)。
该方案的优点：(1)电路结构简单，转换效率高稳压性能优，并且转换效率高：(2)性能优越，电压可调，体积小、重量轻、性价比高，可普遍使用于生活当中：(3)NCP1050,TL431等芯片器件功能强大，设计起来比较简单
3电路的安装与调试
图1所示：
完成了理论设计的基础之后(见图1)，由于软件protues没有 ncp1050的元件，不好进行仿真测试，修正。所以直接开始电路的安装和调试。首先对各元器件进行测试，检查是否芯片存在间题。在确认没有间题之后，就可以按照布线方案来进行布线了。布线方案：首先在protel上设计好原理图，如图1。先利用protel的自动布线功能，把各连线都布好，然后针对个别修要修改的元件进行了调整和跳线
的修改，布线图2。 4元器件清单
表1所示：
表1元器件清单
元件名称
单片开关电源集成电路
光耦合器电压调节器晶体管整滇二极管快恢复二极管快恢复二极管
电阻器电限器电阻器电限器电阻器电阻器电阻器电限器电阻器
收稿日期：2015-04-29
台需
NCP1050 SFH615A TL431 2N3904 1N4006 MUR160 IN5822
RTX0.125W91k RTX0.125W2.2k RTX0.125W47 RTX0.125W1k RTX0.125W2k RTX0.125W2.2k
RTX1W0.5 RTX-1W1.2 RTX0.125W22
备注：此文章授齐齐哈尔大学教研项目2014070资助，
数量-1 1
元件名称电阻器电容器高频变压器电容器电感器电容器电容器电容器电容器电容器电容器电容器电容器电容器电感器
鲁需
RTX0.125W220 CL0.1UF/600V 高频变压器
CD111.0UF/50V 10mH
CC22PF/400V CD1110UF/100V CC100PF/100V CD1133UF/400V CC220PF/400V CL1UF/50V
CD11330UF/25V CL0.22UF/50V CD11220UF/25V uH磁珠
作者简介：吴志东(1985一),男，黑龙江齐齐哈尔人,硕士研究生，齐齐哈尔大学机电工程学院,助教,方向：研究机械电子。 142
