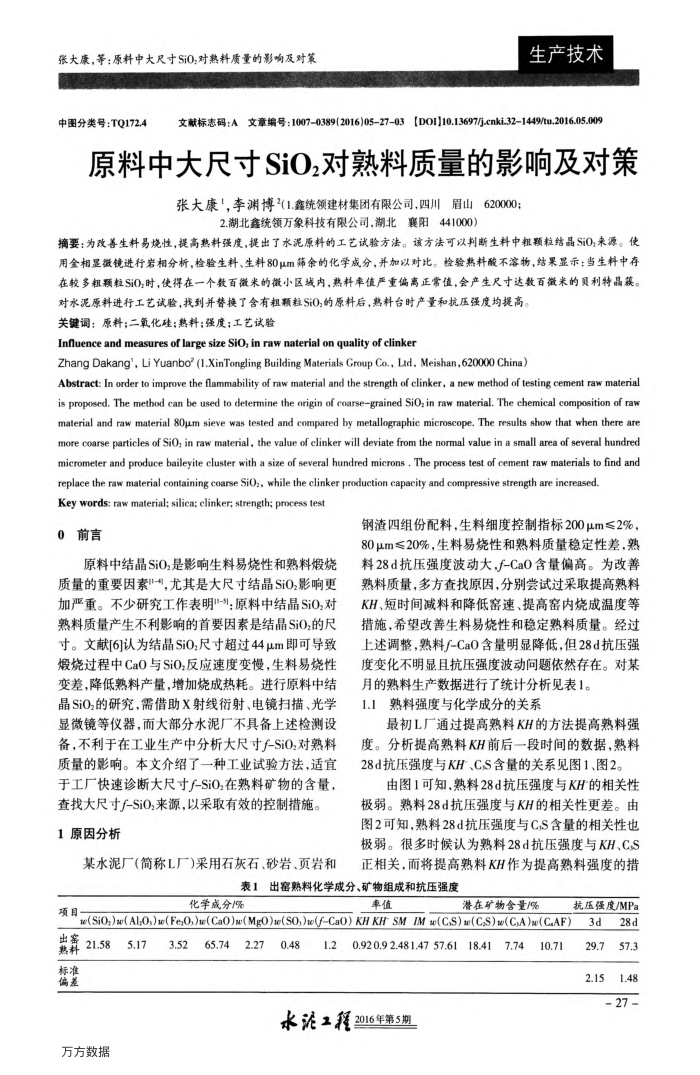

张大康，等：原料中大尺寸SiO,对熟料质量的影响及对策
中图分类号：TQ172.4
生产技术
文献标志码：A文章编号：10070389(2016)0527-03【DO1)10.13697/j.cnki.321449/to.2016.05.009
原料中大尺寸SiO,对熟料质量的影响及对策
张大康，李渊博“（1.鑫统领建材集团有限公司，四川眉山620000；
2.湖北鑫统领万象科技有限公司，湖北襄阳441000）
摘要：为改善生料易烧性，提高熟料强度，提出了水泥原料的工艺试验方法。该方法可以判断生料中粗颗粒结晶SiO;来源。使用金相显微镜进行岩相分析，检验生料、生料80μm筛余的化学成分，并加以对比。检验熟料酸不溶物，结果显示；当生料中存在较多粗颗粒SiO,时，使得在一个数百微米的微小区成内，熟料率值严重偏离正常值，会产生尺寸达数百微米的贝利特晶。
对水泥原料进行工艺试验，找到并替换了含有粗颗粒SiO,的原料后，熟料台时产量和抗压强度均提高。关键调：原料；二氧化硅；熟料；强度；工艺试验
Influence and measures of large size SiO, in raw naterial on quality of clinker
Zhang Dakang', Li Yuanbo° (1.XinTongling Building Materials Group Co., Lad, Meishan,620000 China)
Abstract: In order to improve the flammability of raw material and the strength of clinker, a new method of testing cement raw material is proposed, The method ean be used to detemine the origin of coarsegrained SiO, in raw material. The chemical composition of raw material and raw material 8Oμm sieve was tested and compared by metallographic microscope. The results show that when there are more coarse particles of SiO, in raw material, the value of clinker will deviate from the normal value in a small area of several hundred micrometer and produce baileyite cluster with a size of several hundred microns , The process test of cement raw materials to find and
replace the raw material containing coarse SiO., while the clinker production capacity and compressive strength are increased. Key words: raw material; silica; clinker; strength; process test
。前言
原料中结晶SiO,是影响生料易烧性和熟料烧质量的重要因素"-,尤其是大尺寸结晶SiO,影响更加严重。不少研究工作表明"-5]：原料中结晶SiO,对熟料质量产生不利影响的首要因素是结晶SiO,的尺寸。文献[6]认为结晶SiO,尺寸超过44μm即可导致慢烧过程中CaO与SiO反应速度变慢，生料易烧性变差，降低熟料产量，增加烧成热耗。进行原料中结晶SiO,的研究.需借助X射线衍射、电镜扫描、光学显微镜等仪器，而大部分水泥厂不具备上述检测设备，不利于在工业生产中分析大尺寸f-SiO,对熟料质量的影响。本文介绍了一种工业试验方法，适宜于工厂快速诊断大尺寸f-SiO2在熟料矿物的含量，
查找大尺寸f-SiO,来源，以采取有效的控制措施。 1原因分析
某水泥厂(简称L厂)采用石灰石、砂岩、页岩和
钢渣四组份配料，生料细度控制指标200μm≤2% 80μm≤20%，生料易烧性和熟料质量稳定性差，熟料28d抗压强度波动大,f-CaO含量偏高。为改善熟料质量，多方查找原因，分别尝试过采取提高熟料 KH、短时间减料和降低窑速、提高窑内烧成温度等措施，希望改善生料易烧性和稳定熟料质量。经过上述调整，熟料f-Ca0含量明显降低，但28d抗压强度变化不明显且抗压强度波动问题依然存在。对某月的熟料生产数据进行了统计分析见表1。
熟料强度与化学成分的关系 1.1
最初L厂通过提高熟料KH的方法提高熟料强度。分析提高熟料KH前后一段时间的数据，熟料 28d抗压强度与KH、CS含量的关系见图1、图2。
由图1可知，熟料28d抗压强度与KH的相关性极弱。熟料28d抗压强度与KH的相关性更差。由图2可知，熟料28d抗压强度与C.S含量的相关性也极弱。很多时候认为熟料28d抗压强度与KH、CS 正相关，而将提高熟料KH作为提高熟料强度的措
表1出窑熟料化学成分、矿物组成和抗压强度
化学成分/%
率值
抗压强度/MPa
项()(A)(Fe(M)(C)M(C)(CS)(A)(F
潜在矿物含量/%
出翼21.58
热料福业
万方数据
5.17
3.52
65.74
2.27
0.48
1.2
0.920.9 2.481.47 57.61
水泥工程2016年第5期
18.41
7.74
10.71
3d
28d
29.7
57.3 2.151.48- 27 -
