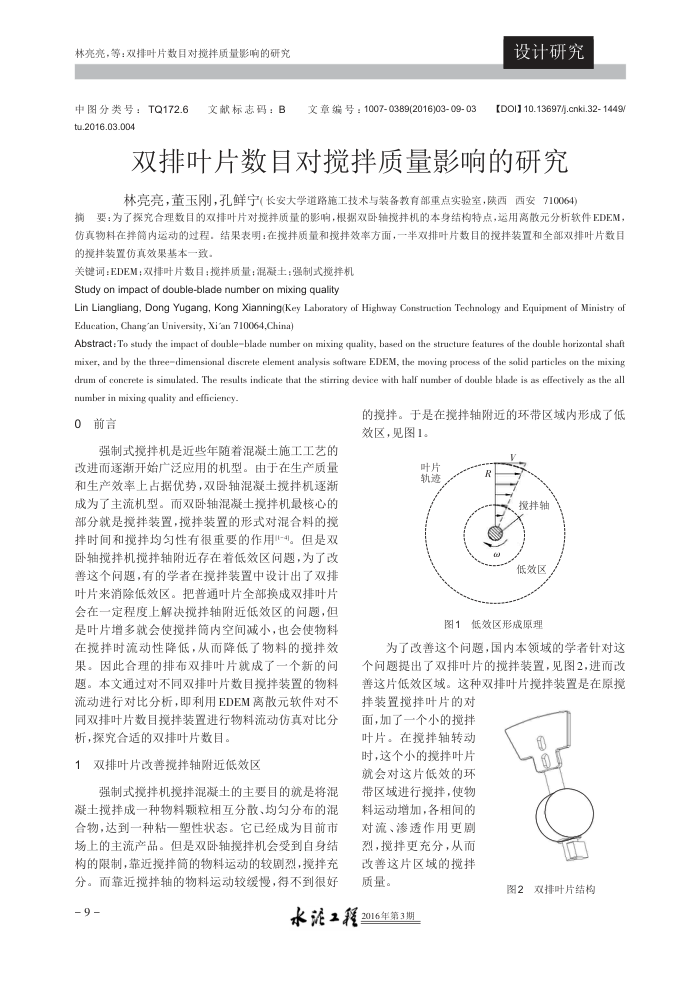

林亮亮，等：双排叶片数目对搅拌质量影响的研究
中图分类号：TQ172.6 tu.2016.03.004
文献标志码：B
文章编号：1007-0389(2016)03-09-03
设计研究
[DOI] 10.13697/j.cnki.32- 1449/
双排叶片数目对搅拌质量影响的研究林亮亮，董玉刚，孔鲜宁（长安大学道路施工技术与装备教育部重点实验室，陕西西安710064)
摘要：为了探究合理数目的双排叶片对揽择质量的影响，根据双卧轴揽拌机的本身结构特点，运用离散元分析软件EDEM，的搅拌装置仿真效果基本一致。
关键词：EDEM：双排叶片数目：搅拌质量：混凝土：强制式搅择机 Study on impact of double-blade number on mixing quality
Lin Liangliang, Dong Yugang, Kong Xianning(Key Laboratory of Highway Construction Technology and Equipment of Ministry of Education, Chang'an University, Xi'an 710064,China)
Abstract : To study the impact of doubleblade number on mixing quality, based on the structure features of the double horizontal shafi miser, and by the threedimensional discrele element analysis software EDEM, the morving process of the solid particeles on the mixing drum of concrete is simulated. The results indicate that the stirring device with half number of double blade is as effectively as the all number in mixing quality and efficiency-
0前言
强制式搅拌机是近些年随着混凝土施工工艺的改进而逐渐开始广泛应用的机型。由于在生产质量和生产效率上占据优势，双卧轴混凝土搅拌机逐渐成为了主流机型。而双卧轴混凝土搅拌机最核心的部分就是搅拌装置，搅拌装置的形式对混合料的搅择时间和搅拌均匀性有很重要的作用-4。但是双卧轴搅拌机搅拌轴附近存在者着低效区问题，为了改善这个问题，有的学者在搅拌装置中设计出了双排叶片来消除低效区。把普通叶片全部换成双排叶片会在一定程度上解决搅拌轴附近低效区的问题，但是叶片增多就会使搅拌筒简内空间减小，也会使物料在搅拌时流动性降低，从而降低了物料的搅择效果。因此合理的排布双排叶片就成了一个新的问题。本文通过对不同双排叶片数目搅拌装置的物料流动进行对比分析，即利用EDEM离散元软件对不同双排叶片数目搅拌装置进行物料流动仿真对比分析，探究合适的双排叶片数目。
双排叶片改善搅拌轴附近低效区
强制式搅拌机搅拌混凝土的主要目的就是将混凝土搅拌成一种物料颗粒相互分散、均匀分布的混合物，达到一种粘一塑性状态。它已经成为目前市场上的主流产品。但是双卧轴搅拌机会受到自身结构的限制，靠近搅择简的物料运动的较剧烈，搅择充分。而靠近搅拌轴的物料运动较缓慢，得不到很好
- 9 -
的搅择。于是在搅拌轴附近的环带区域内形成了低效区，见图1。
叶片轨迹
揽拌轴低效区
图1低效区形成原理
为了改善这个问题，国内本领域的学者针对这个问题提出了双排叶片的搅拌装置，见图2，进而改善这片低效区域。这种双排叶片搅择装置是在原损
拌装置搅拌叶片的对面，加了一个小的搅拌叶片。在搅拌轴转动时，这个小的搅拌叶片就会对这片低效的环带区域进行搅拌，使物料运动增加，各相间的对流、渗透作用更剧烈，搅拌更充分，从而改善这片区域的搅拌
质量。
水泥工程2016年第3期
图2
2双排叶片结构
