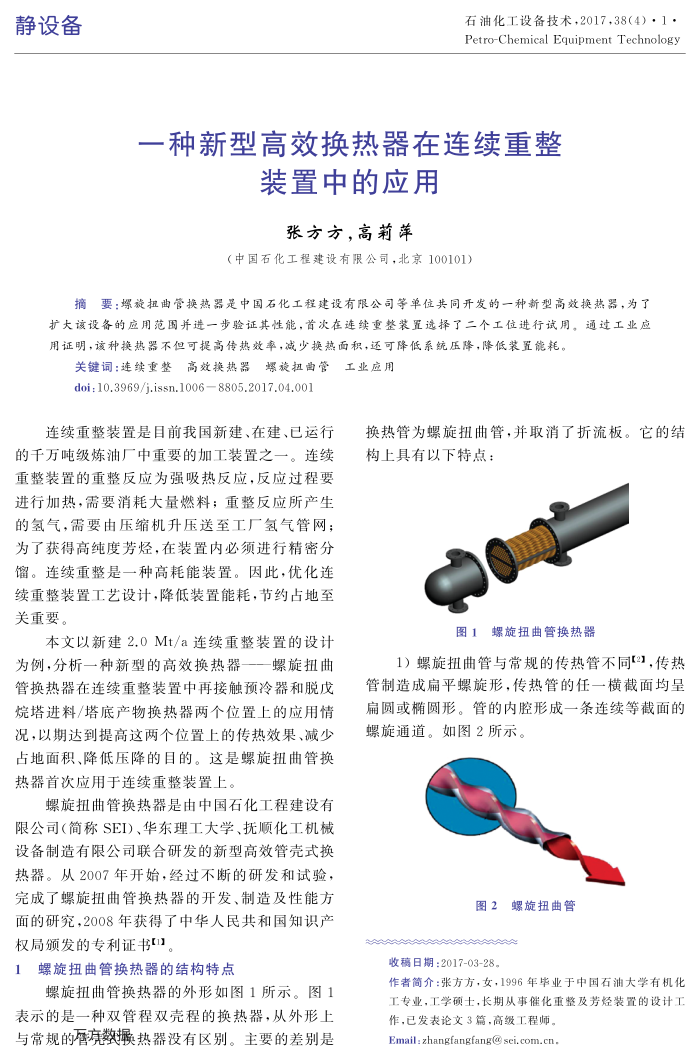

静设备
石油化工设备技术，2017，38（4）·1· Petro-Chemical Equipment Technology
一种新型高效换热器在连续重整
装置中的应用张方方，高莉萍
（中国石化工程建设有限公司，北京100101）
摘要：螺旋扭曲管换热器是中国石化工程建设有限公司等单位共同开发的一种新型高效换热器，为了扩大该设备的应用范围并进一步验证其性能，首次在连续重整装置选择了二个工位进行试用。通过工业应用证明，该种换热器不但可提高传热效率，减少换热面积，还可降低系统压降，降低装置能耗。
关键词：连续重整高效换热器螺旋扭曲管工业应用 doi:10.3969/j.issn.1006—8805.2017.04.001
连续重整装置是目前我国新建、在建、已运行
的于方吨级炼油厂中重要的加工装置之一。连续重整装置的重整反应为强吸热反应，反应过程要进行加热，需要消耗大量燃料；重整反应所产生的氢气，需要由压缩机升压送至工厂氢气管网；为广获得高纯度芳烃，在装置内必须进行精密分馏。连续重整是一种高耗能装置。因此，优化连续重整装置工艺设计，降低装置能耗，节约占地至关重要。
本文以新建2.0Mt/a连续重整装置的设计为例，分析一种新型的高效换热器一螺旋扭曲管换热器在连续重整装置中再接触预冷器和脱戊烷塔进料/塔底产物换执器两个位置上的应用情况，以期达到提高这两个位置上的传热效果、减少占地面积、降低压降的目的。这是螺旋扭曲管换热器首次应用于连续重整装置上。
螺旋扭曲管换热器是由中国石化工程建设有
限公司（简称SEI）、华东理工大学、抚顺化工机械设备制造有限公司联合研发的新型高效管壳式换热器。从2007年开始，经过不断的研发和试验，完成了螺旋扭曲管换热器的开发、制造及性能方面的研究，2008年获得了中华人民共和国知识产权局颁发的专利证书1]。
1螺旋扭曲管换热器的结构特点
螺旋扭曲管换热器的外形如图1所示。图1 表示的是一种双管程双壳程的换热器，从外形上与常规的数热器没有区别。主要的差别是
换热管为螺旋扭曲管，并取消了折流板。它的结构上具有以下特点：
图1螺旋扭曲管换热器
1）螺旋扭曲管与常规的传热管不同)，传热
管制造成扁平螺旋形，传热管的任一横截面均呈扁圆或椭圆形。管的内腔形成一条连续等截面的螺旋通道。如图2所示。
图2螺旋扭曲管
收稿日期：2017-03-28
作者简介：张方方，女，1996年毕业于中国石油大学有机化工专业，工学硕士，长期从事催化重整及芳经装置的设计工
作，已发表论文3篇，高级工程师。 Email zhangfangfang@ sei.com.cn.
