APPLICATION&MAINTENANCE/应用与维修
长螺旋钻机螺旋钻具的结构改进郭焕焕魏彩风昊兆成
目前长螺旋钻机主要应用于垂直成孔混凝土灌注桩施工。该型钻机的钻具主要由钻齿、螺旋叶片、中心管等组成。钻齿用于挖掘钻进，螺旋叶片用于将挖掘出的土壤输送至地面。成孔后，通过中心管将一定压力混凝土输送至钻头前部，随着钻杆的提升，即可将混凝土灌注到整个桩孔内。由于该类钻具零部件结构简单、加工成本低，总成质量轻，施工效率高，操作方便，因而得到广泛应用。
1.存在问题
为了保证长螺旋钻机在施工过程中的作业效率，通常要根据施工特点选择钻具：一是根据土质的硬度选择锥形螺旋钻头或齿形钻头；二是根据土质的输送性能选择长增旋或知账旋钻杆，三是根描钻孔深度选用相应长度的钻杆。
上述钻具的钻头形式、钻杆结构、钻杆长度一
经制造后就无法变更。当地层结构和钻孔深度发生变化时，只有针对新的地质条件和钻孔深度，另行购实与之相匹配的盟旋钻头和钻杆。如此增大了钻
2
2
3 4 5 6
（a）钻杆结构
3
（b）钻杆连接方法

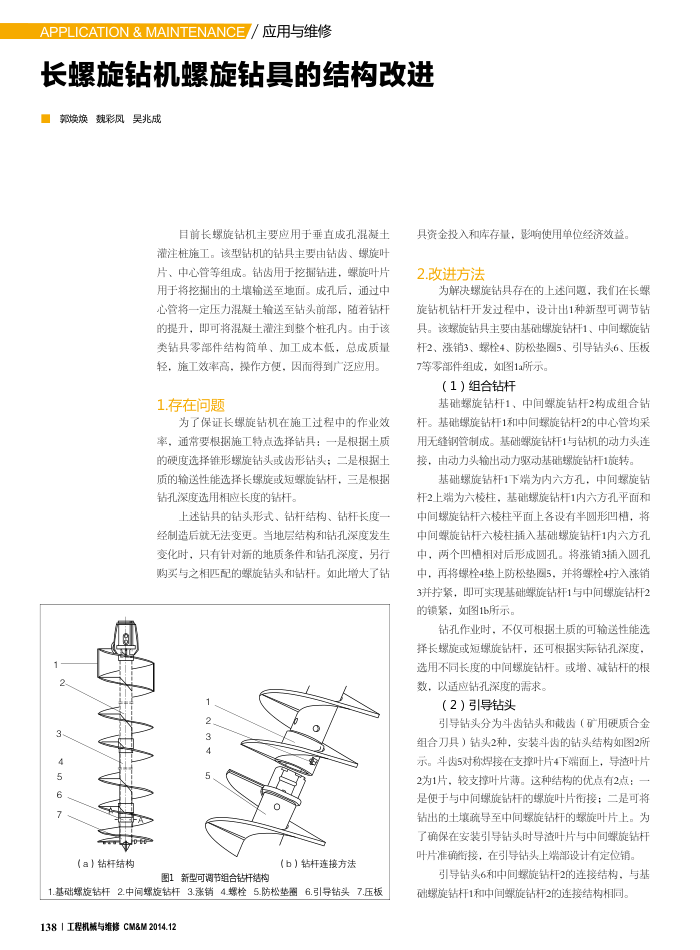

图1新型可调节组合钻杆结构
1.基础螺旋钻杆2.中间螺旋钻杆3.涨销4.螺栓5.防松垫圈6.引导钻头7.压板 1381工程机械与维修CM&M2014.12
具资金投入和库存量，影响使用单位经济效益， 2.改进方法
为解决螺旋钻具存在的上述问题，我们在长螺旅钻机钻杆开发过程中，设计出1种新型可调节钻具。该螺旋钻具主要由基础螺旋钻杆1、中间螺旋钻杆2、涨销3、螺栓4、防松垫圈5、引导钻头6、压板 7等零部件组成，如图1a所示。
（1）组合钻杆
基础螺旋钻杆1、中间螺旋钻杆2构成组合钻杆。基础螺旋钻杆1和中间螺旋钻杆2的中心管均采用无缝钢管制成。基础螺旋钻杆1与钻机的动力头连接，由动力头输出动力驱动基础螺旋钻杆1旋转。
基础螺旋钻杆1下端为内六方孔，中间螺旋钻杆2上端为六校棱柱，基础螺旋钻杆1内六方孔平面和中间螺旋钻杆六棱柱平面上各设有半圆形凹槽，将中间螺旋钻杆六棱柱插入基础螺旋钻杆1内六方孔中，两个凹相对后形成圆孔。将涨销3插入圆孔中，再将螺栓4垫上防松垫圈5，并将螺栓4拧入涨销 3并拧紧，即可实现基础端旋钻杆1与中间螺旋钻杆2 的锁紧，如图1b所示。
钻孔作业时，不仅可根据土质的可输送性能选择长螺旋或短螺旋钻杆，还可根据实际钻孔深度，选用不同长度的中间螺旋钻杆。或增、减钻杆的根数，以适应钻孔深度的需求。
（2）引导钻头
引导钻头分为斗齿钻头和截齿（矿用硬质合金组合刀具）钻头2种，安装斗齿的钻头结构如图2所示。斗齿5对称焊接在支撑叶片4下端面上，导渣叶片 2为1片，较支撑叶片薄。这种结构的优点有2点：是便于与中间螺旋钻杆的螺旋叶片衔接：二是可将钻出的土填疏导至中间螺旋钻杆的螺旋叶片上。为了确保在安装引导钻头时导渣叶片与中间螺旋钻杆叶片准确街接，在引导钻头上端部设计有定位销。
引导钻头6和中间螺旋钻杆2的连接结构，与基础螺旋钻杆1和中间螺旋钻杆2的连接结构相同。
