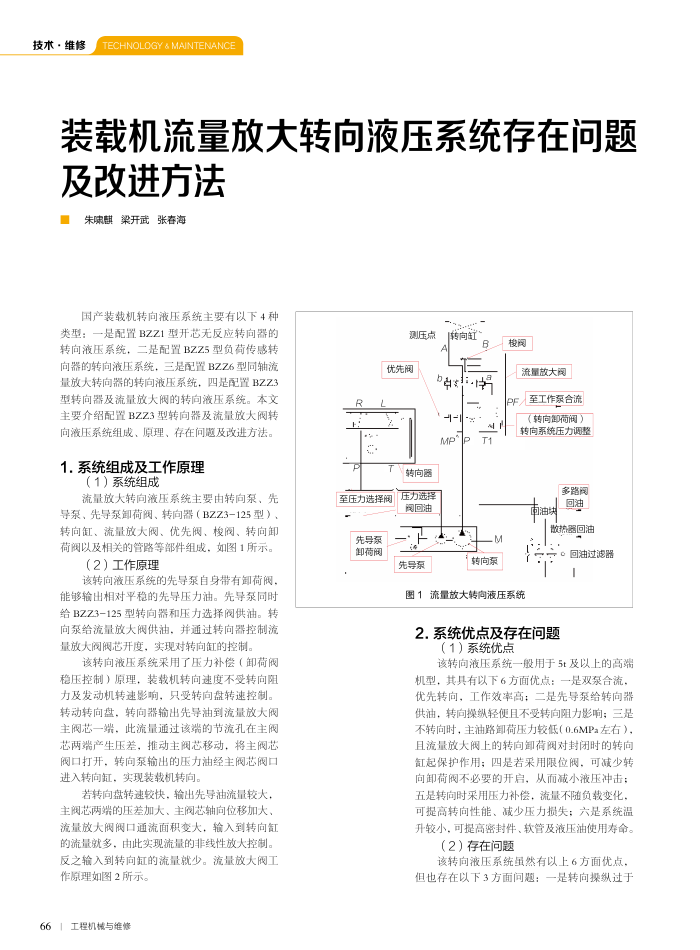

装载机流量放大转向液压系统存在问题
及改进方法朱啸麒梁开武张春海
国产装载机转向液压系统主要有以下4种
类型：一是配累BZZ1型开芯无反应转向器的转向液压系统，二是配置BZZ5型负荷传感转向器的转向液压系统，三是配置BZZ6型同轴流量放大转向器的转向液压系统，四是配置BZZ3 型转向器及流量放大阀的转向液压系统。本文主要介绍配置BZZ3型转向器及流量放大阀转向液压系统组成、原理、存在间题及改进方法。
1.系统组成及工作原理
（1）系统组成
流量放大转向液压系统主要由转向泵、先导泵、先导泵卸荷阀、转向器（BZZ3-125型）、转向缸、流量放大阀、优先阀、梭阀、转向卸荷阀以及相关的管路等部件组成，如图1所示。
（2）工作原理
该转向液压系统的先导泵自身带有卸荷阀，能够输出相对平稳的先导压力油。先导泵同时给BZZ3-125型转向器和压力选择阀供油。转向泵给流量放大阀供油，并通过转向器控制流量放大阀阀芯开度，实现对转向缸的控制。
该转向液压系统采用了压力补偿（卸荷阀稳压控制）原理，装载机转向速度不受转向阻力及发动机转速影响，只受转向盘转速控制。转动转向盘，转向器输出先导油到流量放大阀主阀芯一端，此流量通过该端的节流孔在主阀芯两端产生压差，推动主阅芯移动，将主阀芯阀口打开，转向泵输出的压力油经主阀芯阀口进入转向缸，实现装载机转向。
若转向盘转速较快，输出先导油流量较大，主阅芯两端的压差加大、主阀芯轴向位移加大，流量放大阀阀口通流面积变大，输入到转向缸的流量就多，由此实现流量的非线性放大控制。反之输入到转向缸的流量就少。流量放大阀工作原理如图2所示。
661工程机械与维修
R
测压点优先阀
转向器
至压力选择阀
先导御卸荷阀
压力选择阀回油
先导泵
转向缸
MP
B
T1
梭阀
流量故大阀 PF至工作泵合流
（转向即简阀）转向系统压力调整
多路阀回油
油
M
转向泵
图1流量放大转向液压系统
散热器回油
6回油过滤器
2.系统优点及存在问题
（1）系统优点
该转向液压系统一般用于5t及以上的高端机型，其具有以下6方面优点：一是双泵合流。优先转向，工作效率高；二是先导泵给转向器供油，转向操纵轻便且不受转向阻力影响；三是不转向时，主油路卸荷压力较低（0.6MPa左右），且流量放大阀上的转向卸荷阀对封闭时的转向缸起保护作用：四是若采用限位阀，可减少转向卸荷阀不必要的开启，从而减小液压冲击：五是转向时采用压力补偿，流量不随负载变化，可提高转向性能、减少压力损失：六是系统温升较小，可提高密封件、软管及液压油使用寿命。
（2）存在问题
该转向液压系统虽然有以上6方面优点，但也存在以下3方面问题：一是转向操纵过于
