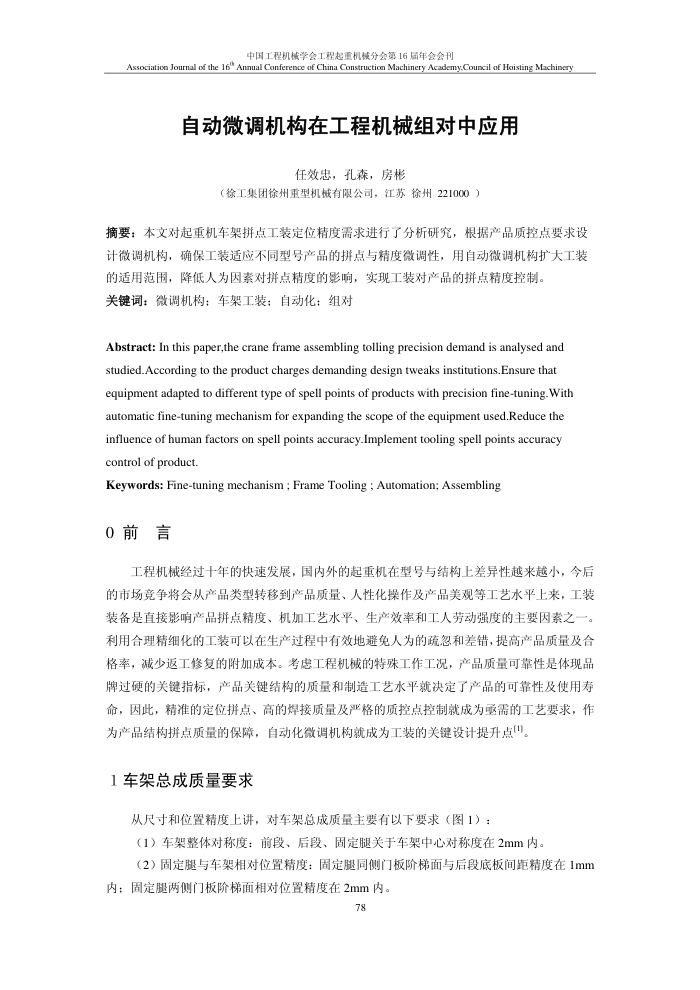

自动微调机构在工程机械组对中应用
任效忠，孔森，房彬
（徐工集团徐州重型机械有限公司，江苏徐州221000）
摘要：本文对起重机车架拼点工装定位精度需求进行了分析研究，根据产品质控点要求设计微调机构，确保工装适应不同型号产品的拼点与精度微调性，用自动微调机构扩大工装
的适用范围，降低人为因素对拼点精度的影响，实现工装对产品的拼点精度控制。关键词：微调机构：车架工装；自动化：组对
Abstract: In this paper,the crane frame assembling tolling precision demand is analysed and studied.According to the product charges demanding design tweaks institutions.Ensure that equipment adapted to different type of spell points of products with precision fine-tuning.With automatic fine-tuning mechanism for expanding the scope of the equipment used.Reduce the influence of human factors on spell points accuracy.Implement tooling spell points accuracy control of product.
Keywords: Fine-tuning mechanism ; Frame Tooling ; Automation; Assembling 0前言
工程机械经过十年的快速发展，国内外的起重机在型号与结构上差异性越来越小，今后的市场竞争将会从产品类型转移到产品质量、人性化操作及产品美观等工艺水平上来，工装装备是直接影响产品拼点精度、机加工艺水平、生产效率和工人劳动强度的主要因素之一。利用合理精细化的工装可以在生产过程中有效地避免人为的疏忽和差错，提高产品质量及合格率，减少返工修复的附加成本。考虑工程机械的特殊工作工况，产品质量可靠性是体现品牌过硬的关键指标，产品关键结构的质量和制造工艺水平就决定了产品的可靠性及使用寿命，因此，精准的定位拼点、高的焊接质量及严格的质控点控制就成为呕需的工艺要求，作
为产品结构拼点质量的保障，自动化微调机构就成为工装的关键设计提升点"。 1车架总成质量要求
从尺寸和位置精度上讲，对车架总成质量主要有以下要求（图1）：
（1）车架整体对称度：前段、后段、固定腿关于车架中心对称度在2mm内，
（2）固定腿与车架相对位置精度：固定腿同侧门板阶梯面与后段底板间距精度在1mm 内：固定腿两侧门板阶梯面相对位置精度在2mm内。
78
