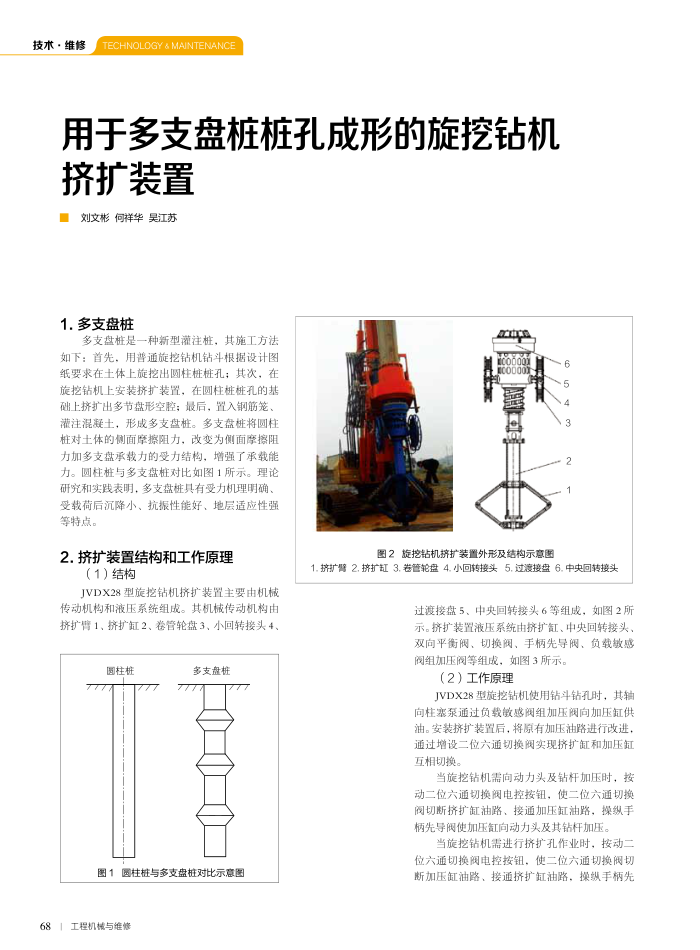

用于多支盘桩桩孔成形的旋挖钻机
挤扩装置刘文彬何祥华昊江苏
1.多支盘桩
多支盘桩是一种新型灌注桩，其施工方法如下：首先，用普通旋挖钻机钻斗根据设计图纸要求在土体上旋挖出圆柱桩桩孔：其次，在旋挖钻机上安装挤扩装置，在圆柱桩桩孔的基础上挤扩出多节盘形空腔；最后，置入钢筋笼、灌注混凝土，形成多支盘桩。多支盘桩将圆柱桩对土体的侧面摩擦阻力，改变为侧面摩擦阻力加多支盘承载力的受力结构，增强了承载能力。圆柱桩与多支盘桩对比如图1所示。理论研究和实践表明，多支盘桩具有受力机理明确、受载荷后沉降小、抗振性能好、地层适应性强等特点。
2.挤扩装置结构和工作原理
（1）结构
JVDX28型旋挖钻机挤扩装置主要由机械传动机构和液压系统组成。其机械传动机构由挤扩臂1，挤扩缸2、卷管轮盘3，小回转接头4、
圆柱桩
多支盘桩
图1圆柱桩与多支盘桩对比示意图
681工程机械与维修
图2旋挖钻机挤扩装置外形及结构示意图
1.挤扩广臂2.挤扩缸3.卷管轮盘4.小回转接头5.过渡接盘6.中央回转接头
过渡接盘5、中央回转接头6等组成，如图2所示。挤扩装置液压系统由挤扩缸、中央回转接头双向平衡阀、切换阀、手柄先导阀、负载敏感阅组加压阀等组成，如图3所示。
（2）工作原理
JVDX28型旋挖钻机使用钻斗钻孔时，其轴向柱塞泵通过负载敏感阀组加压阀向加压缸供油。安装挤扩装置后，将原有加压油路进行改进，通过增设二位六通切换阀实现挤扩缸和加压缸互相切换。
当旋挖钻机需向动力头及钻杆加压时，按动二位六通切换阀电控按钮，使二位六通切换阀切断挤扩缸油路、接通加压缸油路，操织手柄先导阀使加压缸向动力头及其钻杆加压。
当旅挖钻机需进行挤扩孔作业时，按动二位六通切换阀电控按钮，使二位六通切换阀切断加压缸油路、接通挤扩缸油路，操纵手柄先
