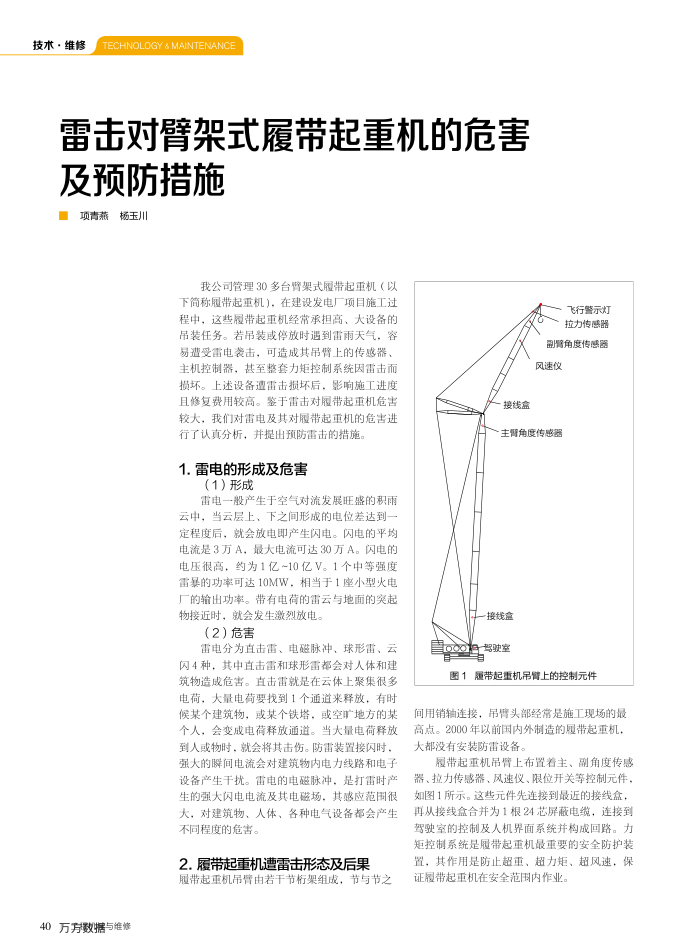

雷击对臂架式履带起重机的危害
及预防措施项青燕杨玉川
我公司管理30多台臂架式履带起重机（以下简称履带起重机），在建设发电厂项目施工过程中，这些履带起重机经常承担高、大设备的吊装任务。若吊装或停放时遇到雷雨天气，容易遭受雷电表击，可造成其吊臂上的传感器、主机控制器，甚至整套力矩控制系统因雷击而损坏。上述设备遭雷击损坏后，影响施工进度
且修复费用较高。鉴于雷击对履带起重机危害较大，我们对雷电及其对履带起重机的危害进
行了认真分析，并提出预防雷击的措施 1.雷电的形成及危害
（1）形成
雷电一般产生于空气对流发展旺盛的积雨云中，当云层上、下之间形成的电位差达到定程度后，就会放电即产生闪电。闪电的平均电流是3万A，最大电流可达30万A。闪电的电压很高，约为1亿~10亿V。1个中等强度雷暴的功率可达10MW，相当于1座小型火电厂的输出功率。带有电荷的雷云与地面的突起物接近时，就会发生激烈放电。
（2）危害
雷电分为直击雷、电磁脉冲、球形雷、云闪4种，其中直击雷和球形雷都会对人体和建筑物造成危害。直击雷就是在云体上聚集很多电荷，大量电荀要找到1个通道来释放，有时候某个建筑物，或某个铁塔，或空旷地方的某个人，会变成电荷释放通道。当大量电荷释放到人或物时，就会将其击伤。防雷装置接闪时，强大的瞬间电流会对建筑物内电力线路和电子设备产生干扰。雷电的电磁脉冲，是打雷时产生的强大闪电电流及其电磁场，其感应范围很大，对建筑物、人体、各种电气设备都会产生不同程度的危害。
2.履带起重机遭雷击形态及后果
履带起重机吊臂由若干节行架组成，节与节之
40万方数据与维修
接线盒
飞行警示灯拉力传感器
副臂角度传感器风速仪
主臂角度传感器
一接线盒日驾驶室有
图1履带起重机吊臂上的控制元件
间用销轴连接，吊臂头部经常是施工现场的最高点。2000年以前国内外制造的履带起重机，大都没有安装防雷设备。
履带起重机吊臂上布置着主、副角度传感器、拉力传感器、风速仪、限位开关等控制元件，如图1所示。这些元件先连接到最近的接线盒，再从接线盒合并为1根24芯屏蔽电缆，连接到驾驶室的控制及人机界面系统并构成回路。力矩控制系统是履带起重机最重要的安全防护装置，其作用是防止超重、超力矩、超风速，保证履带起重机在安全范围内作业。
