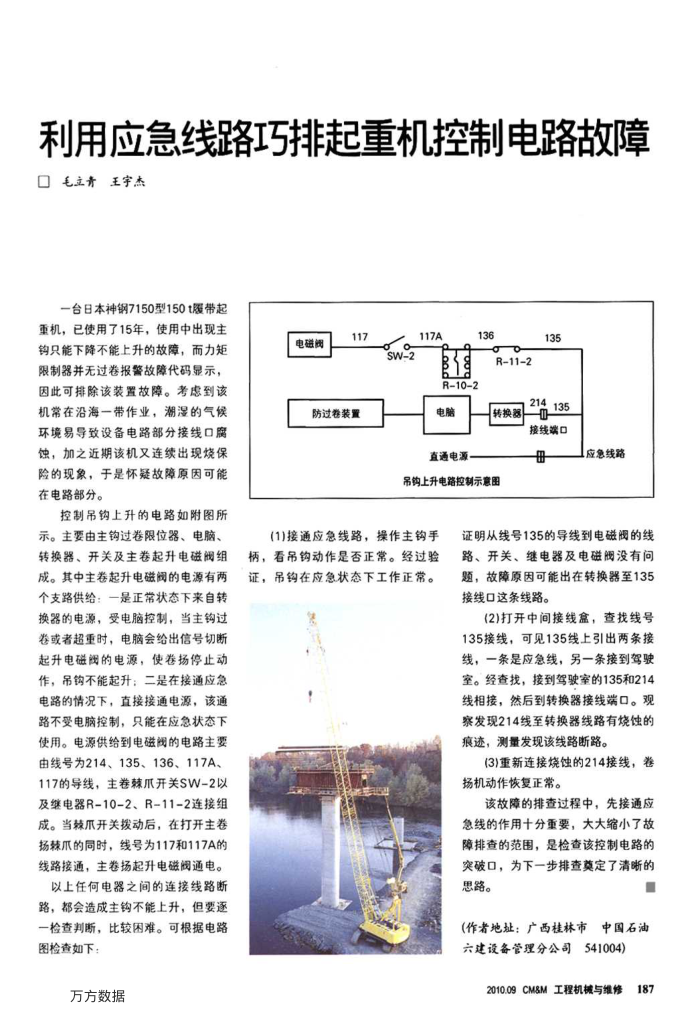

利用应急线路巧排起重机控制电路故障毛立青王宇杰
一台日本神钢7150型150t履带起
重机，已使用了15年，使用中出现主钧钩只能下降不能上升的故障，而力矩限制器并无过卷报警故障代码显示，因此可排除该装置故障。考虑到该机常在沿海一带作业，潮湿的气候环境易导致设备电路部分接线口腐蚀，加之近期该机又连续出现烧保险的现象，于是怀疑故障原因可能在电路部分。
控制吊钩上升的电路如附图所示。主要由主钩过卷限位器、电脑、转换器、开关及主卷起升电磁阀组成。其中主卷起升电磁阀的电源有两个支路供给：一是正常状态下来自转换器的电源，受电脑控制，当主钩过卷或者超重时，电脑会给出信号切断起升电磁阀的电源，使卷扬停止动作，吊钧钩不能起升：二是在接通应急电路的情况下，直接接通电源，该通路不受电脑控制，只能在应急状态下使用。电源供给到电磁阀的电路主要由线号为214、135、136、117A、 117的导线，主卷棘爪开关SW-2以及缝电器R-10-2、R-11-2连接组成。当辣爪开关拨动后，在打开主卷扬辣爪的同时，线号为117和117A的线路接通，主卷扬起升电磁阀通电。以上任何电器之间的连接线路断路，都会造成主钩不能上升，但要逐一检查判断，比较困难。可根据电路图检查如下，
万方数据
电磁阀
117
防过卷装置
Sw-2
117A
136
R-11-2
R-10-2
电脑直通电源
转换器
吊钩上升电路控制示意图
(1)接通应急线路，操作主钩手柄，看吊钩动作是否正常。经过验证，吊钧在应急状态下工作正常。
135
214 135
接线端口
由
应急线路
证明从线号135的导线到电磁阀的线路、开关、继电器及电磁阀没有问题，故障原因可能出在转换器至135 接线口这条线路。
(2)打开中间接线盒，查找线号 135接线，可见135线上引出两条接线，一条是应急线，另一条接到驾驶室。经查找，接到驾驶室的135和214 线相接，然后到转换器接线端口。观察发现214线至转换器线路有烧蚀的痕迹，测量发现该线路断路。
(3)重新连接烧蚀的214接线，卷扬机动作恢复正常。
该故障的排查过程中，先接通应急线的作用十分重要，大大缩小了故障排查的范围，是检查该控制电路的突破口，为下一步排查莫定了清晰的思路。
（作者地址：广西桂林市中国石油六建设备管理分公司541004)
