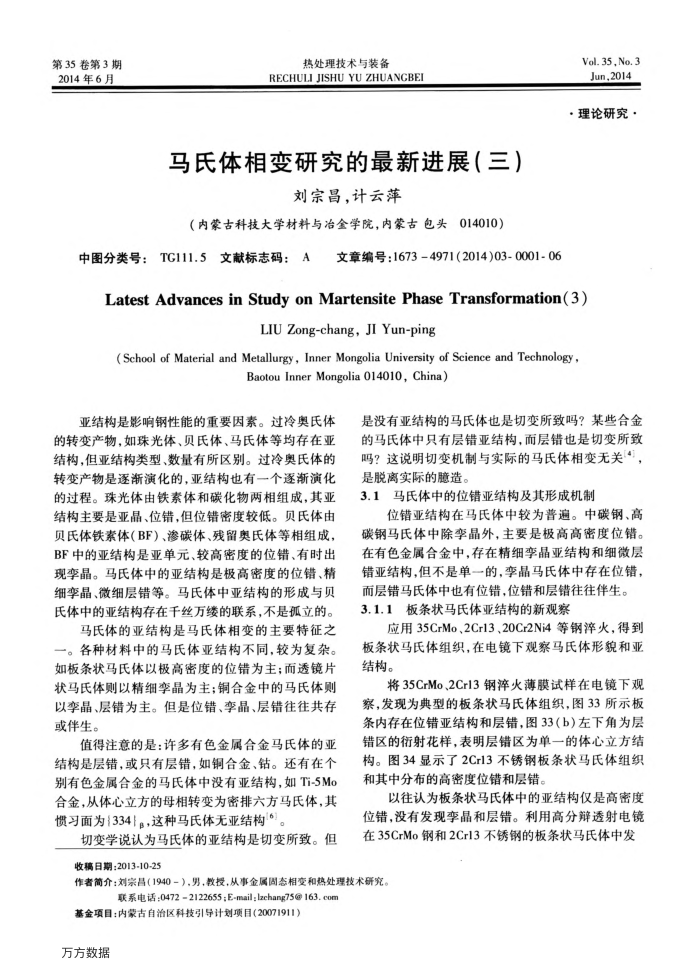

第35卷第3期 2014年6月
热处理技术与装备
RECHULIJISHUYUZHUANCBEI
马氏体相变研究的最新进展（三）
刘宗昌，计云萍
（内蒙古科技大学材料与冶金学院，内蒙古包头014010）
文章编号：16734971(2014)03-0001-06
中图分类号：TG111.5文献标志码：A
Vol.35,No.3 Jun,2014
·理论研究·
LatestAdvancesinStudyonMartensitePhaseTransformation(3)
LIU Zong-chang，JIYun-ping
(School of Material and Metallurgy, Inner Mongolia University of Science and Technology,
Baotou Inner Mongolia 014010, China)
亚结构是影响钢性能的重要因素。过冷奥氏体的转变产物，如珠光体、贝氏体、马氏体等均存在亚结构，但亚结构类型、数量有所区别。过冷奥氏体的转变产物是逐渐演化的，亚结构也有一个逐渐演化的过程。珠光体由铁素体和碳化物两相组成，其亚结构主要是亚晶、位错，但位错密度较低。贝氏体由贝氏体铁素体（BF）、渗碳体、残留奥氏体等相组成， BF中的亚结构是亚单元、较高密度的位错、有时出现李晶。马氏体中的亚结构是极高密度的位错、精细李晶、微细层错等。马氏体中亚结构的形成与贝氏体中的亚结构存在千丝万缕的联系，不是孤立的。
马氏体的亚结构是马氏体相变的主要特征之各种材料中的马氏体亚结构不同较为复杂。
如板条状马氏体以极高密度的位错为主；而透镜片状马氏体则以精细李晶为主；铜合金中的马氏体则以李晶、层错为主。但是位错、李晶、层错往往共存或伴生。
值得注意的是：许多有色金属合金马氏体的亚结构是层错，或只有层错，如铜合金、钻。还有在个别有色金属合金的马氏体中没有亚结构，如Ti-5Mo 合金，从体心立方的母相转变为密排六方马氏体，其惯习面为13341。，这种马氏体无亚结构6）。
切变学说认为马氏体的亚结构是切变所致。但收稿日期：2013-10-25
是没有亚结构的马氏体也是切变所致吗？某些合金的马氏体中只有层错亚结构，而层错也是切变所致吗？这说明切变机制与实际的马氏体相变无关“，是脱离实际的臆造。
3.1马氏体中的位错亚结构及其形成机制
位错亚结构在马氏体中较为普遍。中碳钢、高碳钢马氏体中除李晶外，主要是极高高密度位错。在有色金属合金中，存在精细李晶亚结构和细微层错亚结构，但不是单一的，李晶马氏体中存在位错，而层错马氏体中也有位错，位错和层错往往伴生。 3.1.1板条状马氏体亚结构的新观察
应用35CrMo、2Cr13、20Cr2Ni4等钢泽火，得到板条状马氏体组织，在电镜下观察马氏体形貌和亚结构。
将35CrMo、2Cr13钢淬火薄膜试样在电镜下观察，发现为典型的板条状马氏体组织，图33所示板条内存在位错亚结构和层错，图33（b)左下角为层错区的衍射花样，表明层错区为单一的体心立方结构。图34显示了2Cr13不锈钢板条状马氏体组织和其中分布的高密度位错和层错
以往认为板条状马氏体中的亚结构仅是高密度
位错，没有发现季晶和层错。利用高分解透射电锐在35CrMo钢和2Cr13不锈钢的板条状马氏体中发
作者简介：刘宗昌（1940-），男，教投，从事金属固态相变和热处理技术研究、
联系电话：04722122655;E-mail:lzchang75163.com
基金项目：内蒙古自治区科技引导计划项目(20071911）万方数据
