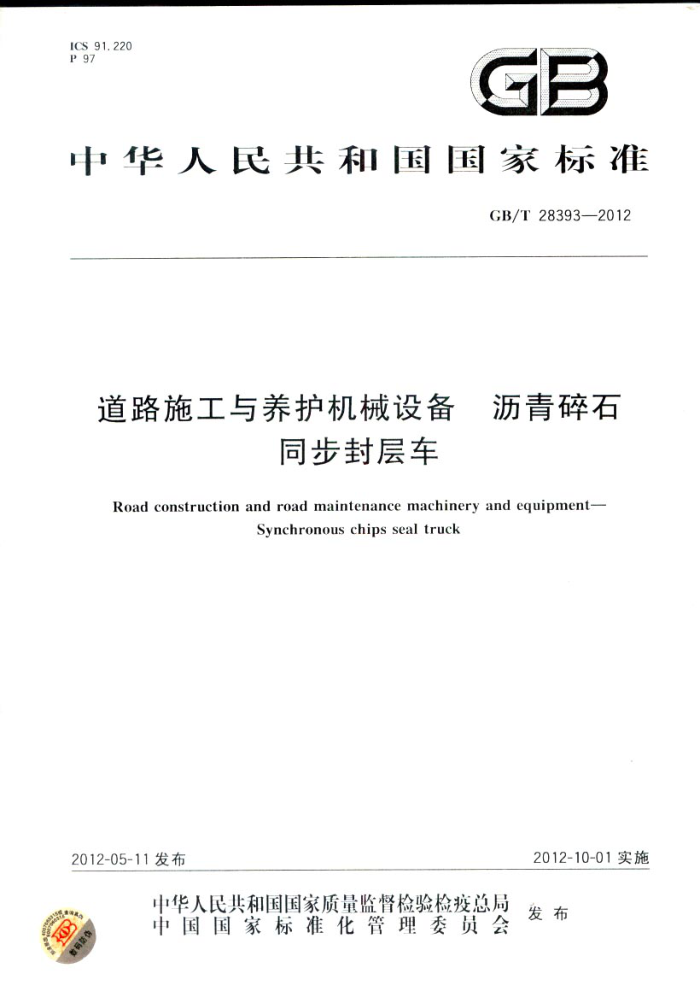

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T28393—2012
道路施工与养护机械设备 沥青碎石
同步封层车
Road construction and road maintenance machinery and equipment-
Synchronous chips seal truck
2012-10-01实施
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T28393—2012
目 次
前言
范围规范性引用文件术语和定义技术要求试验方法检验规则抽样· 标志、使用说明书、包装、运输和贮存
1
2
3
N
5
.
6
15
1
15
R
附录A（规范性附录） 沥青碎石同步封层车试验记录
? GB/T28393—2012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：西安达刚路面机械股份有限公司、西安筑路机械测试中心、浙江美通机械制造有
限公司、江苏徐州工程机械研究院、深圳市华测检测技术股份有限公司、北京建筑机械化研究院、沈阳北方交通重工集团有限公司。
本标准主要起草人：谢立扬、李太杰、胡丞銮、吴凌云、朱平、蒋慧、皇甫建红、宫永杰、孟庆勇、 张晨光、孙华山、赵彦军。 GB/T28393—2012
道路施工与养护机械设备 沥青碎石
同步封层车
范围
1
本标准规定了沥青碎石同步封层车的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。
本标准适用于沥青碎石同步封层车。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1495汽车加速行驶车外噪声限值及测量方法 GB1589 道路车辆外廊尺寸、轴荷及质量限值 GB/T3766液压系统通用技术条件 GB3847 车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法 GB4785 汽车及挂车外部照明和光信号装置的安装规定 GB/T6420 货运挂车系列型谱 GB7258 机动车运行安全技术条件 GB/T9969工业产品使用说明书总则 GB11567.1 汽车和挂车侧面防护要求 GB11567.2 汽车和挂车后下部防护要求 GB/T12536 汽车滑行试验方法 GB/T12539 汽车爬陡坡试验方法 GB/T12540 汽车最小转弯直径、最小转弯通道圆直径和外摆值测量方法 GB/T12543 汽车加速性能试验方法 GB/T12544 汽车最高车速试验方法 GB/T12547 汽车最低稳定车速试验方法 GB12676 汽车制动系统结构、性能和试验方法 GB/T16710.4 工程机械 动态试验条件下机外辐射噪声的测定 GB/T16710.5 工程机械 动态试验条件下司机位置处噪声的测定 GB16735 道路车辆 车辆识别代号（VIN) GB/T17300土方机械 通道装置 GB/T18411道路车辆 产品标牌 GB20178 土方机械 安全标志和危险图示通则 JB/T5943 工程机械 焊接件通用技术条件 JB/T5945 工程机械 装配通用技术条件 JB/T5946 工程机械 涂装通用技术条件 JB/T9723 工程机械 最小人口尺寸 GB/T28393-2012
QC/T252专用汽车定型试验规程 QC/T319自卸汽车取力器技术条件公路沥青路面施工技术规范（中华人民共和国交通部2004年9月4日发布）
3术语和定义
下列术语和定义适用于本标准，
3.1
沥青碎石同步封层车synchronouschips sealtruck 装备有碎石料仓、保温沥青罐、沥青泵、加热系统和碎石撒布系统与沥青喷酒系统等，用于同步撒布
碎石和喷洒沥青的作业车辆。 3.2
碎石料仓 aggregate bin 盛装公路施工用碎石并带有排出口的容器。
3.3
最大总质量 total mass 标准配置 的沥青碎石同步封层车，其碎石料仓、沥青罐、液压油箱及燃油箱等均按各 自规定容量分
别加足石料 防青、 液压油、燃料油等时的设备总质量（包括驾驶操作人员，体重按每人65kg计）。 3.4
标准作业工 rating operating mode 环境温度（2) ±5）℃ 风速不大于3 标准大气压下，封层宽度为最大设定值，沥青为石油沥
n.
青，碎石直径为（5~10） mm所对应的工况 3.5
沥青酒布量 asphalt spraying quantity 单位面积上酒布的沥青质量（kg/m）
3.6
碎石撒布量 aggregate spreading quantity 单位面积上撒布的碎石毛体积（L/m）。
3.7
酒/撒布量设定值spraying/spreadingsetpoint 根据施工工艺要求，设备上设定的沥青酒布量和碎石撒布量的值
3.8
酒/撒布率spraying/spreadingrate 酒/撒布量测定结果服从正态分布，测定值落在洒/撒布量设定值误差限内的概率
3.9
同步偏差synchronizeddeviation 标准作业工况下，沥青撒布起始线与碎石撒布起始线间的地面距离。
4技术要求
4.1 基本作业性能指标
沥青碎石同步封层车基本作业性能指标应符合表1的要求。
2
