浅析液压凿岩机冲击活塞
及钰尾损坏原因胡赋
液压凿岩机(以下简称雷岩机)结构比较复杂、配合精度较高，其零部件失效原因相当复杂。本文主要介绍液压凿岩机冲击活塞及针钎尾损坏的原因，为液压雷岩机使用操作者提供避免冲击活塞及钎尾
损坏，提高冲击活塞与钎尾使用寿命的方法。 1.凿岩机概述
凿岩机主要由冲击部分（壳体、缸体、蓄能器、换向元件、冲击活塞、缓冲活塞）、回转部分（回转马达、驱动轴、齿轮室、主动齿轮、驱动齿轮、花键套、钎尾）和注水箱等组成。以法国蒙特贝 HC系列凿岩机为例，其结构如图1所示。
凿岩机作业时处于较为恶劣的环境中，岩石种类各异，地质条件变化万干，凿岩参数无论配置多么合理，液压系统保护无论多么完善，操作无论多么熟练，凿岩机零部件的损坏也在所难免只要凿岩机开始工作，其冲击括塞就会与尾接
触，发生高频往复运动或回转运动。 2.冲击活塞损坏原因分析
（1）冲击活塞端面损坏
机械损伤活塞冲击端面机械损伤一般有如
换向元件
48万方数据与维修
蓄能器
缸体
冲击壳体
下4种情况：
一是活塞冲击端面发生局部变形。其原因是
钎尾端部留有加工工艺用顶尖孔：冲击活塞与针尾高频撞击，久而久之，就发生塑性变形，呈乳突状，如图2所示。
此时若保持使用同一厂家、同一规格钎尾继续使用，不会对冲击活塞造成更大伤害。若更换端面无顶尖孔的钎尾，将会造成冲击活塞上乳突严重变形，甚至破裂、掉落小金属块。若小金属块垫在活塞与钎尾之间，短时间内冲击活塞、钮尾、钎尾制动套即会爆裂，如图3所示。
二是钎尾材质或热处理硬度不合适。若针钎尾硬度偏软，冲击过程中会造成钎尾变形，导致打击面不平整，出现线性接触，冲击括塞校边金属掉落等现象；若钎尾硬度偏硬，冲击过程中钎尾会产生裂纹或金属脱落。
三是凿岩机长时间空打。凿岩机长时间空打时，返弹冲击波会造成冲击活塞与钎尾产生大量热量，并伴随微裂纹产生。微裂纹扩展到一定程度，将导致金属脱落。
四是钎尾偏斜或带入异物。钎尾偏斜或带入异物后，冲击括塞撞击尾时两接触面不平行。
冲击活塞
回转马达
下缸体
缓冲活塞驱动轴

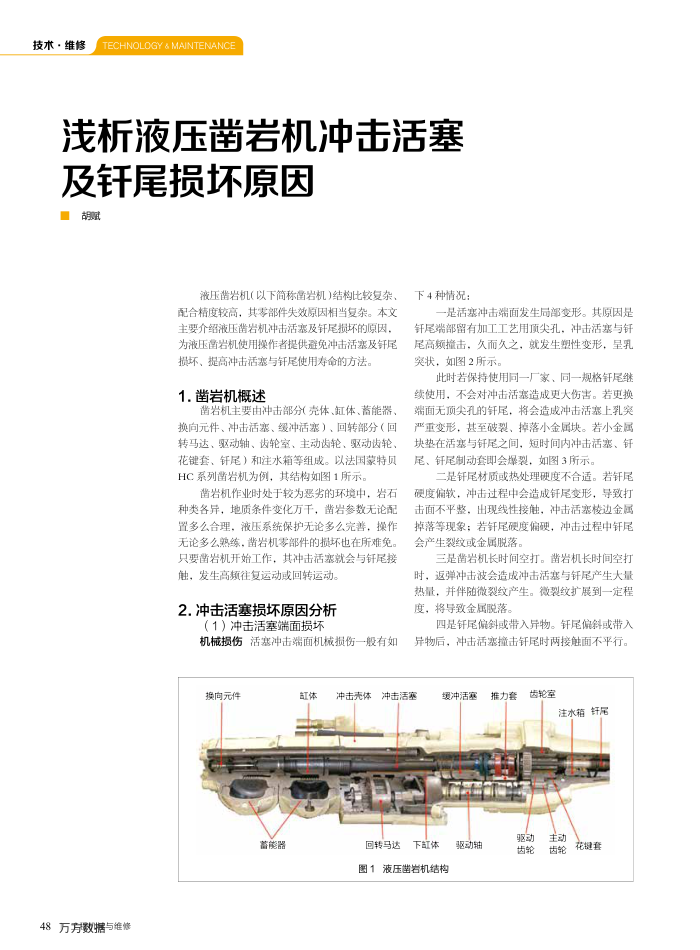

图1液压凿岩机结构
推力套
齿轮室
注水箱钎尾
驱动齿轮
主动齿轮
花键套
