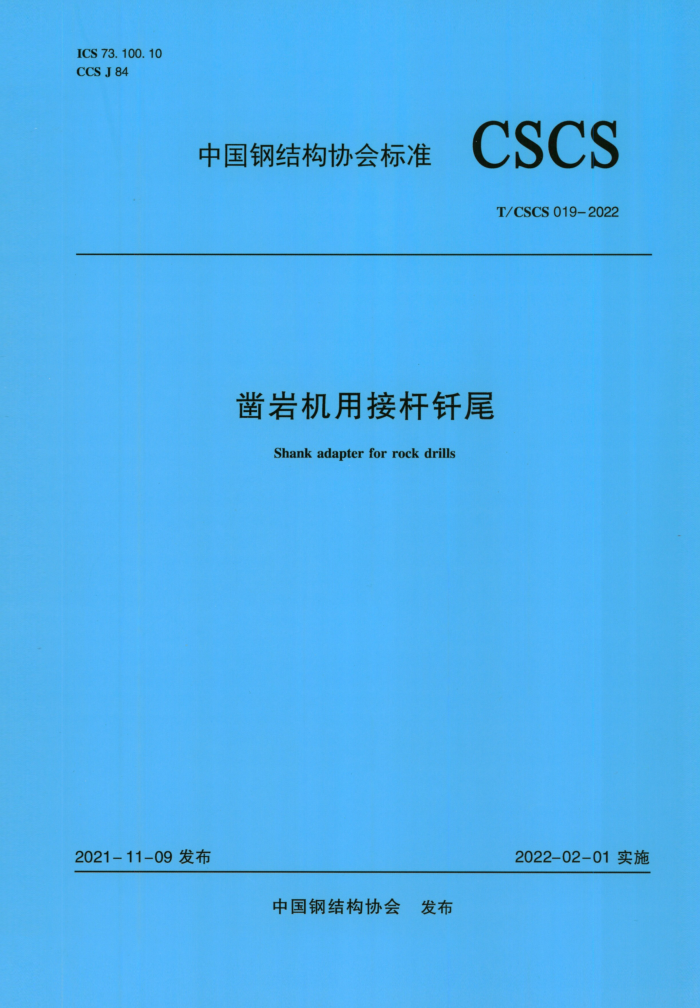

ICS 73.100.10 CCS J84
CSCS
中国钢结构协会标准
T/CSCS019-2022
凿岩机用接杆钎尾
Shank adapter for rock drills
2022-02-01实施
2021-11-09发布
中国钢结构协会 发布 T/CSCS 019-2022
中国钢结构协会
中钢构协【2021】40号
中国钢结构协会关于发布团体标准
《凿岩机用接杆针尾》的通知
现批准《凿岩机用接杆钎尾》为中国钢结构协会团体标准，编号为T/CSCS019－2022，自2022 年2月1日起实施。本团体标准由中国钢结构协会组织中国建筑出版传媒有限公司出版发行。
中国钢结构协会 2021年11月9日
I T/CSCS 019-2022
前言
本文件按照《标准化工作导则第1部分：标准化文件的结构和起草规则》GB/T1.1-2020的规定起草。
本文件由中国钢结构协会针钢针具分会提出，本文件由中国钢结构协会标准化管理委员会归口。 本文件起草单位：潜江市江汉钻具有限公司、首钢贵阳特殊钢有限责任公司、莲花山凿岩钎具
有限公司、武穴市长江工具股份有限公司、浙江普兰卡钎具股份有限公司、山东天瑞重工有限公司、 金昌奥威金属有限公司、鄂尔多斯市神东天隆矿山机械有限责任公司、山东阳谷天岳钻具有限公司、 中国钢结构协会钎钢钎具分会
本文件主要起草人：王祖权 王继兰 熊家泽 陈玉文 方新军 沈国华 李永胜 张 群
余德芳 薛 瑞 李斌 徐随成
本文件为首次发布。
II T/CSCS 019-2022
目 次
范围 2 规范性引用文件 3 术语和定义 4 型号编制 5 尺寸代号和公差 ........ 6 技术要求 7 试验方法 8 检验规则
1
....
..
标识、包装、运输与贮存
9
II T/CSCS019-2022
凿岩机用接杆钎尾
1范围
本文件规定了凿岩机用接杆钎尾的术语和定义、型号编制、尺寸代号和公差、技术要求、试验方法、检验规则及标识、包装、运输和贮存。
本文件适用于导轨式气动和液压凿岩机用接杆钎尾（以下简称钎尾）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法 GB/T6247（所有部分） 凿岩机械与便携式动力工具术语 GB/T 6374 凿岩机械与气动工具尾柄和衬套配合尺寸 GB/T 6481 凿岩用锥体连接中空六角形钎杆 GB/T 6482 凿岩用螺纹连接钎杆 JB/T7161 凿岩机械与气动工具热处理件通用技术条件 JB/T 7164 凿岩机械与气动工具 机械加工件通用技术条件 JB/T7302 凿岩机械与气动工具产品包装通用技术条件
3术语和定义
GB/T6247（所有部分）界定的以及下列术语和定义适用于本文件。
3. 1
主要尺寸 maindimension 除钎尾螺纹和花键尺寸外的其他尺寸。包括：总长度L、冲击端到花键长度L、冲击端到冲洗
孔长度L3、冲击端外径DI、主体外径D2。 3. 2
主体外径 outerdiameter of rodbody 除花键外径和外径的长度小于30mm台阶外的钎尾最大直径（Dz）。
3. 3
圆钎尾 roundshank 中心冲洗凸耳式接杆钎尾。 ［来源：GB/T6374-2018，12.2]
-
