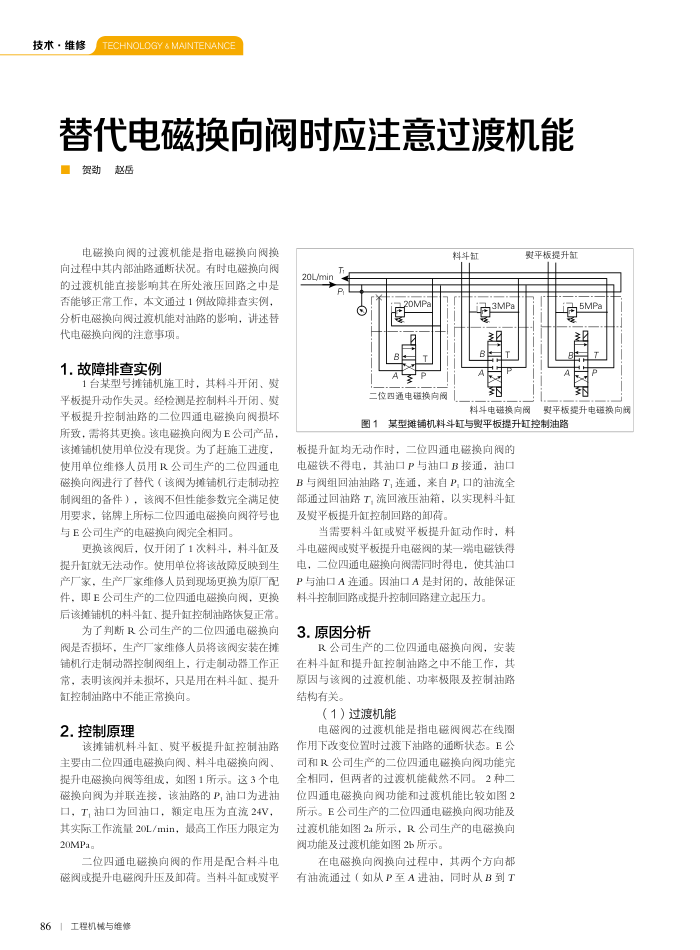

替代电磁换向阀时应注意过渡机能贺劲越赵岳
电磁换向阀的过渡机能是指电磁换向阀换向过程中其内部油路通断状况。有时电磁换向阀的过渡机能直接影响其在所处液压回路之中是否能够正常工作，本文通过1例故障排查实例，分析电磁换向阀过渡机能对油路的影响，进述替
代电磁换向阅的注意事项。 1.故障排查实例
1台某型号排铺机施工时，其料斗开闭、楚平板提升动作失灵。经检测是控制料斗开闭、楚平板提升控制油路的二位四通电磁换向阀损坏所致，需将其更换。该电磁换向阀为E公司产品，该摊铺机使用单位没有现货。为了赶施工进度，使用单位维修人员用R公司生产的二位四通电磁换向阀进行了替代（该阀为摊铺机行走制动控制阀组的备件），该阀不但性能参数完全满足使用要求，铭牌上所标二位四通电磁换向阅符号也与E公司生产的电磁换向阀完全相同。
更换该阀后，仅开闭了1次料斗，料斗缸及提升缸就无法动作。使用单位将该故障反映到生产厂家，生产厂家维修人员到现场更换为原厂配件，即E公司生产的二位四通电磁换向阀，更换后该排铺机的料斗缸、提升缸控制油路恢复正常
为了判断R公司生产的二位四通电磁换向阀是否损坏，生产厂家维修人员将该阀安装在摊铺机行走制动器控制阀组上，行走制动器工作正常，表明该阀并未损坏，只是用在料斗缸、提升
缸控制油路中不能正常换向 2.控制原理
该排铺机料斗缸、熨平板提升缸控制油路主要由二位四通电磁换向阀、料斗电磁换向阀、提升电磁换向阀等组成，如图1所示。这3个电磁换向阀为并联连接，该油路的P，油口为进油口，T，油口为回油口，额定电压为直流24V，其实际工作流量20L/min，最高工作压力限定为 20MPa。
二位四通电磁换向阀的作用是配合料斗电
磁阀或提升电磁阀升压及即荷。当料斗缸或熨平 861工程机械与维修
20L/min
T
?
二位四通电磁换向阀
料斗缸
BE
财平板提升缸
iF5MPa
料斗电磁换向阀
财平板提升电磁换向
图1某型摊辅机料斗缸与熨平板提升缸控制油路
板提升缸均无动作时，二位四通电磁换向阀的电磁铁不得电，其油口P与油口B接通，油口 B与阀组回油油路T，连通，来自P口的油流全部通过回油路工，流回液压油箱，以实现料斗缸及熨平板提升缸控制回路的卸荷。
当需要料斜斗缸或射平板提升缸动作时，料斗电磁阀或鼓平板提升电磁阀的某一端电磁铁得电，二位四通电磁换向阀需同时得电，使其油口 P与油口A连通。因油口A是封闭的，故能保证
料斗控制回路或提升控制回路建立起压力。 3.原因分析
R公司生产的二位四通电磁换向阀，安装在料斗缸和提升缸控制油路之中不能工作，其原因与该阀的过渡机能，功率极限及控制油路结构有关。
（1）过渡机能
电磁阀的过渡机能是指电磁阀阀芯在线作用下改变位置时过渡下油路的通断状态。E公司和R公司生产的二位四通电磁换向阀功能完全相同，但两者的过渡机能截然不同。2种二位四通电磁换向阀功能和过渡机能比较如图2 所示。E公司生产的二位四通电磁换向阀功能及过渡机能如图2a所示，R公司生产的电磁换向阀功能及过渡机能如图2b所示。
在电磁换向阀换向过程中，其两个方向都有油流通过（如从P至A进油，同时从B到T
