推土机工作装置液压系统内泄漏量测量方法李福生陈俊平
推土机在长期使用后，会发生推土铲自动下沉故障。将推土机推土铲提起
后，将发动机炮火，此时若见推土铲自动下沉，且超出8mm/min的自然沉降量标准，就说明推土机渡压元件内泄润严重。本文主要探讨液压元件内泄漏量的
测量方法，以便准确查找泄漏部位。 1.内泄漏源分析
某型推土机工作装置液压系统主要由先导泵1、工作泵2、过滤器3、油箱4、溢流阀5、安全阀6、补油溢流阀（7、8）、升降阀9、侧倾阀10、升降缸 11、侧倾缸12、先导阀13、压力选择阀 14、通断电磁阀15以及单向阀（16、17）组成，如图1所示。
由图1可知，发动机娘火后，在已经提起的推土铲自重作用下，升降缸11有杆腔会产生约2MPa压力。正常情况下，推土铲可依靠升降阀9的O型中位机能保持在提起位置。若推土铲自动下沉，其原因必定是升降缸11、升降阀9、压力选择阀14、先导阀13中的某个或某几个元件因磨损等原因产生了内泄漏。确定其中的故障元件，可通过定量测量和简单
计算内泄漏量的方法逐一进行排查。 2.测量和计算方法
应依据排查的难易程度，并综合考虑元件故障发生的概率高低来确定排查顺序。为快速、高效的找到故障点，应将容易排查且故障率高的元件优先排查，将排查困难且故障率低的元件稍后排查。
据此，将该故障排查的先后顺序排列定为：先导阀13→压力选择阀14→升降缸11→升降阀9。为方便计算，将先导
1701工程机械与维修CM&M2014.08
10
X 17
9
:14
15 夏
8
E
16
嗨

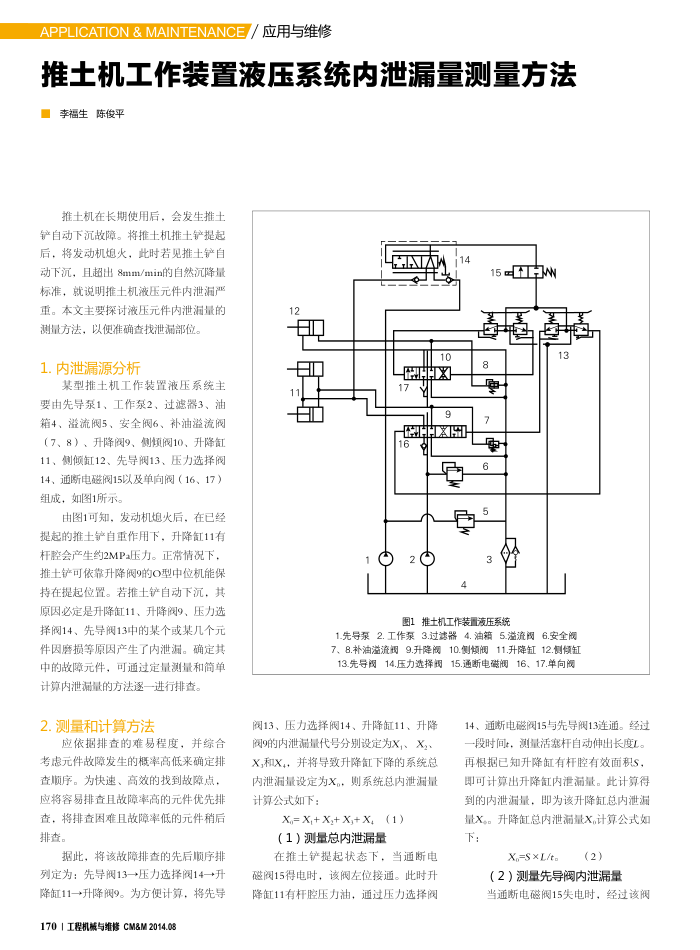

图1推土机工作装置液压系统
13
1.先导泵2.工作泵3.过滤器4.油箱5.溢流阀6.安全阀 7、8.补油溢流阀9.升降阀10.侧倾阀11.升降缸12.侧倾缸 13.先导阅14.压力选择阀15.通断电磁阀16、17.单向阀
阀13、压力选择阀14、升降缸11、升降阅9的内泄漏量代号分别设定为X，、X、 X,和X+，并将导致升降缸下降的系统总内泄漏量设定为X。，则系统总内泄漏量计算公式如下：
X,= X,+ X,+X,+ X,(1)（1）测量总内泄漏量
在推土铲提起状态下，当通断电磁阀15得电时，该阀左位接通。此时升降缸11有杆腔压力油，通过压力选择阀
14、通断电磁阅15与先导阀13连通。经过-段时间，测量活杆自动伸出长度工。再根据已知升降缸有杆腔有效面积S，即可计算出升降缸内准漏量。此计算得到的内泄漏量，即为该升降缸总内泄漏量X。升降总内泄漏量X,计算公式如下：
X,=S XL/t.
(2)
（2）测量先导阀内泄漏量
当通断电磁阀15失电时，经过该阀
