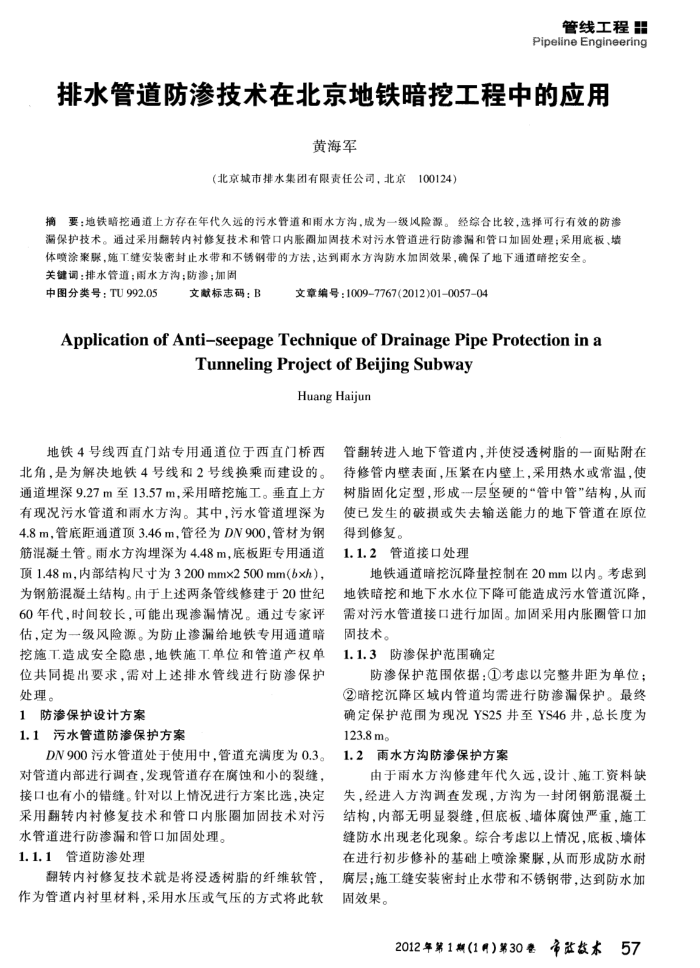

排水管道防渗技术在北京地铁暗挖工程中的应用
黄海军
（北京城市排水集团有限责任公司，北京100124）
摘要：地铁暗挖通道上方存在年代久远的污水管道和雨水方沟，成为一级风险源。经综合比较，选择可行有效的防渗漏保护技术。通过采用翻转内衬修复技术和管口内胀圈加固技术对污水管道进行防渗漏和管口加固处理；采用底板、墙
体喷涂聚脲，施工缝安装密封止水带和不锈钢带的方法，达到雨水方沟防水加固效果，确保了地下通道暗挖安全。关键词：排水管道；用水方沟；防渗；加固
中图分类号：TU992.05
文献标志码：B
文章编号：10097767(2012)01-0057-04
ApplicationofAnti-seepageTechniqueofDrainagePipeProtectionina
TunnelingProjectof BeijingSubway
HuangHaijun
地铁4号线西直门站专用通道位于西直门桥西北角，是为解决地铁4号线和2号线换乘而建设的。通道埋深9.27m至13.57m，采用暗挖施工。垂直上方有现况污水管道和雨水方沟。其中，污水管道埋深为 4.8m，管底距通道项3.46m，管径为DN900，管材为钢筋混凝土管。雨水方沟埋深为4.48m，底板距专用通道顶1.48m，内部结构尺寸为3200mmx2500mm（bxh），为钢筋混凝土结构。由于上述两条管线修建于20世纪 60年代，时间较长，可能出现渗漏情况。通过专家评估，定为一级风险源。为防止渗漏给地铁专用通道暗挖施工造成安全隐患，地铁施T单位和管道产权单位共同提出要求，需对上述排水管线进行防渗保护处理。
1防渗保护设计方案
1.1污水管道防渗保护方案
DN900污水管道处于使用中，管道充满度为0.3。对管道内部进行调查，发现管道存在腐蚀和小的裂缝，接口也有小的错缝。针对以上情况进行方案比选，决定采用翻转内衬修复技术和管口内胀圈加固技术对污
水管道进行防渗漏和管口加固处理。 1.1.1管道防渗处理
翻转内衬修复技术就是将没透树脂的纤维软管，
作为管道内衬里材料，采用水压或气压的方式将此软
管翻转进人地下管道内，并使没透树脂的一面贴附在待修管内壁表面，压紧在内壁上，采用热水或常温，使树脂固化定型，形成一层坚硬的“管中管"结构，从而使已发生的破损或失去输送能力的地下管道在原位得到修复。
1.1.2管道接口处理
地铁通道暗挖沉降量控制在20mm以内。考虑到地铁暗挖和地下水水位下降可能造成污水管道沉降，需对污水管道接口进行加固。加固采用内胀圈管口加固技术。
1.1.3防渗保护范围确定
防渗保护范围依据：①考虑以完整井距为单位； ②暗挖沉降区域内管道均需进行防渗漏保护。最终确定保护范围为现况YS25井至YS46井，总长度为 123.8m。
1.2雨水方沟防渗保护方案
由于雨水方沟修建年代久远，设计、施工资料缺失，经进入方沟调查发现，方沟为一封闭钢筋混凝土结构，内部无明显裂缝，但底板、墙体腐蚀严重，施工缝防水出现老化现象。综合考虑以上情况，底板、墙体在进行初步修补的基础上喷涂聚脲，从而形成防水耐腐层；施工缝安装密封止水带和不锈钢带，达到防水加
固效果。
