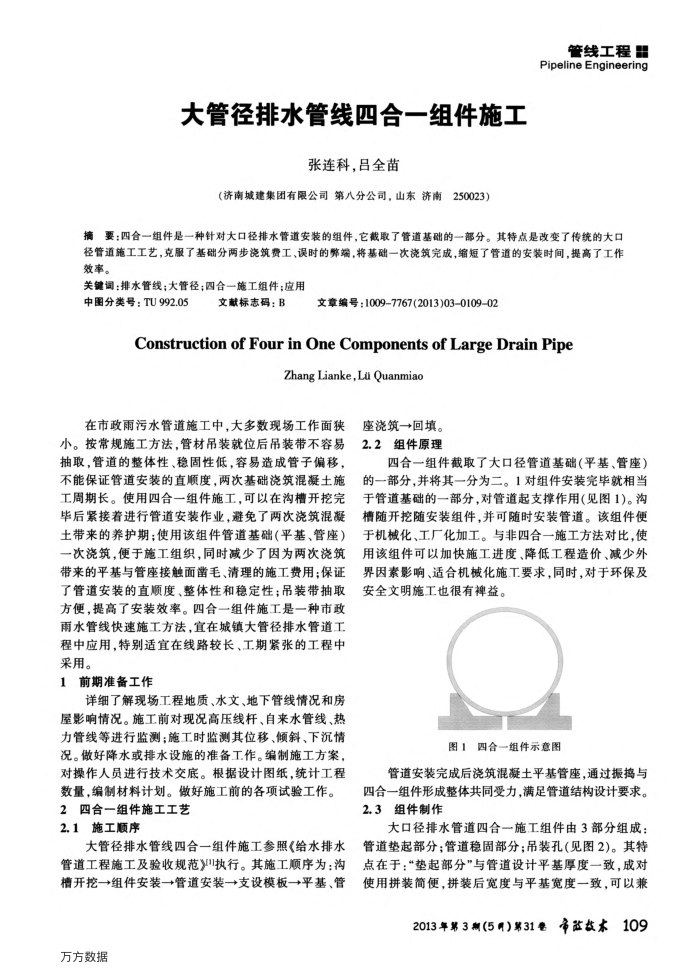

大管径排水管线四合一组件施工
张连科，吕全苗
（济南城建集团有限公司第八分公司，山东济南250023）
管线工程！ Pipeline Engineering
摘要：四合一组件是一种针对大口径排水管道安装的组件，它截取了管道基础的一部分。其特点是改变了传统的大口径管道施工工艺，克服了基础分两步浇筑费工、误时的弊端，将基础一次瓷筑完成，缩短了管道的安装时间，提高了工作效率。
关键调：排水管线；大管径；四合一施工组件；应用
中图分类号：TU992.05
文献标志码：B
文章编号：1009-7767(2013)03-0109-02
Constructionof Fourin One Components of LargeDrainPipe
Zhang Lianke,Lu Quanmiao
在市政雨污水管道施工中，大多数现场工作面狭小。按常规施工方法，管材吊装就位后吊装带不容易抽取，管道的整体性、稳固性低，容易造成管子偏移，不能保证管道安装的直顺度，两次基础筑混凝土施工周期长。使用四合一组件施工，可以在沟槽开挖完毕后紧接着进行管道安装作业，避免了两次浇筑混凝土带来的养护期；使用该组件管道基础（平基、管座）一次况筑，便于施工组织，同时减少了因为两次筑带来的平基与管座接触面凿毛、清理的施工费用：保证了管道安装的直顺度、整体性和稳定性：吊装带抽取方便，提高了安装效率。四合一组件施工是一种市政南雨水管线快速施工方法，宜在城镇大管径排水管道工程中应用，特别适宜在线路较长、工期紧张的工程中采用。
1前期准备工作
详细了解现场工程地质、水文、地下管线情况和房
屋影响情况。施工前对现况高压线杆、自来水管线、热力管线等进行监测：施工时监测其位移、倾斜、下沉情况。做好降水或排水设施的准备工作。编制施工方案，对操作人员进行技术交底。根据设计图纸，统计工程数量，编制材料计划。微好施工前的各项试验工作。
2四合一组件施工工艺 2.1施工顺序
大管径排水管线四合一组件施工参照《给水排水管道工程施工及验收规范》执行。其施工顺序为：沟槽开挖→组件安装→管道安装一→支设模板→+平基、管
方方数据
座浇筑→回填。 2.2组件原理
四合一组件截取了大口径管道基础（平基、管座）的一部分,并将其一分为二。1对组件安装完毕就相当于管道基础的一部分，对管道起支撑作用(见图1)。沟槽随开挖随安装组件，并可随时安装管道。该组件便于机械化、工厂化加工。与非四合一施工方法对比，使用该组件可以加快施工进度、降低工程造价、减少外界因素影响、适合机械化施工要求，同时，对于环保及安全文明施工也很有禅益。
图1四合一组件示意图
管道安装完成后浇筑混凝土平基管座，通过振搞与
四合一组件形成整体共同受力，满足管道结构设计要求。 2.3组件制作
大口径排水管道四合一施工组件由3部分组成：管道垫起部分管道稳固部分；吊装孔(见图2)。其特点在于：“垫起部分”与管道设计平基厚度一致，成对使用拼装简使，拼装后宽度与平基宽度一致，可以兼
