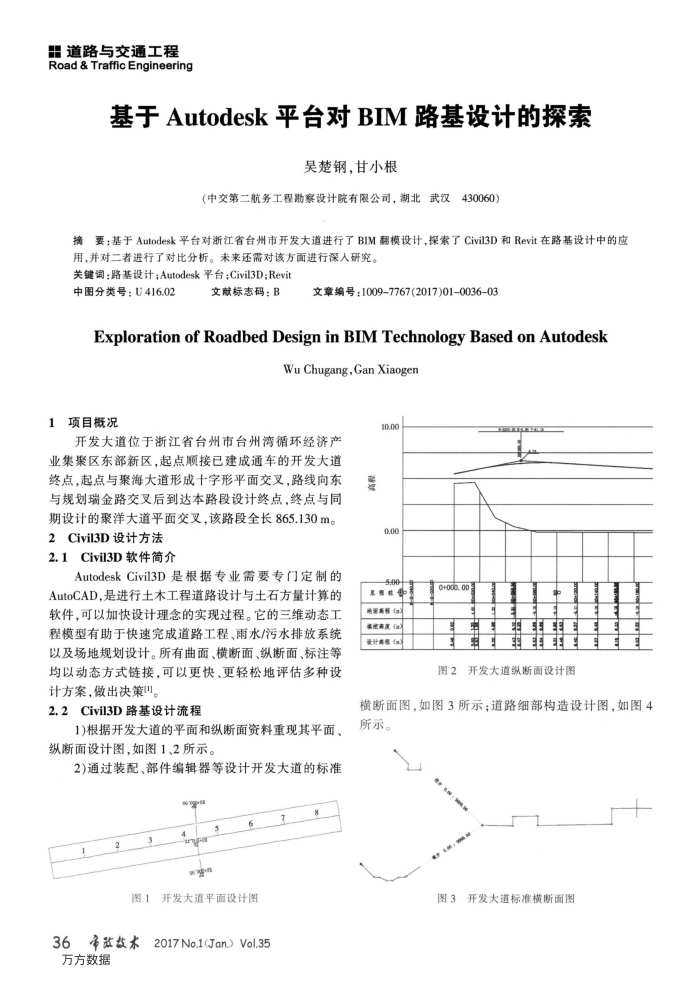

田道路与交通工程 Road&Traffic Engineering
基于Autodesk平台对BIM路基设计的探索
吴楚钢，甘小根
（中交第二航务工程勘察设计院有限公司，湖北武汉430060）
摘要：基于Autodesk平台对浙江省台州市开发大道进行了BIM翻模设计，探索了Civil3D和Revit在路基设计中的应
用，并对二者进行了对比分析。未来还需对该方面进行深人研究。关键词：路基设计；Autodesk平台；Civil3D；Revit
中图分类号：U416.02
文麟标码：B
文章编号：1009-7767(2017)01003603
ExplorationofRoadbedDesigninBIMTechnologyBasedonAutodesk
Wu Chugang,Gan Xiaogen
项目概况
开发大道位于浙江省台州市台州湾循环经济产业集聚区东部新区，起点顺接已建成通车的开发大道终点，起点与聚海大道形成十字形平面交叉，路线向东与规划瑞金路交叉后到达本路段设计终点，终点与同期设计的聚洋大道平面交叉，该路段全长865.130m。
2Civil3D设计方法 2.1Civil3D软件简介
AutodeskCivil3D是根据专业需要专门定制的 AutoCAD,是进行土木工程道路设计与土石方量计算的软件，可以加快设计理念的实现过程。它的三维动态工程模型有助于快速完成道路工程、雨水/污水排放系统以及场地规划设计。所有曲面、横断面、纵断面、标注等均以动态方式链接，可以更快、更轻松地评估多种设计方案，做出决策"。
2.2Civil3D路基设计流程
1)根据开发大道的平面和纵断面资料重现其平面纵断面设计图，如图1、2所示。
2)通过装配、部件编辑器等设计开发大道的标准
图1开发大道平面设计图
36常然数本万方数据
2017 No.1(Jan.）Vol.35
10.00
承西高餐）高建）设计高程(m）
图2开发大道纵断面设计图
横断面图，如图3所示；道路细部构造设计图，如图4 所示。
图3开发大道标准横断面图
