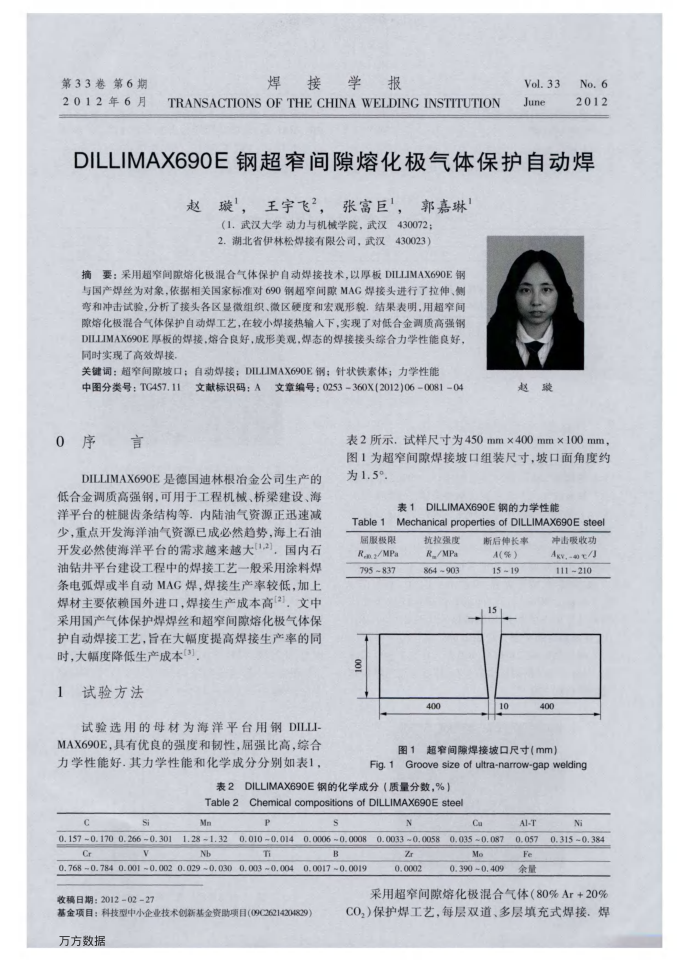

第33卷第6期 2012年6月
焊接学报
TRANSACTIONS OF THE CHINA WELDING INSTITUTION
Vol.33 June
No.6 2012
DILLIMAX690E钢超窄间隙熔化极气体保护自动焊
赵璇，王宇飞？，张富巨，郭嘉琳
（1.武汉大学动力与机械学院，武汉430072： 2.湖北省伊林松焊接有限公司，武汉430023）
摘要：采用超窄间晚熔化极混合气体保护自动焊接技术，以厚板DILLIMAX690E钢与国产焊丝为对象，依据相关国家标准对690钢超室间晚MAG焊接头进行了拉伸，知弯和冲击试验，分析了接头各区显微组织、微区硬度和宏观形貌，结果表明，用超牵间隙熔化极混合气体保护自动焊工艺，在较小焊接热输人下，实现了对低合金调质高强钢 DILLIMAX690E厚板的煤接，熔合良好，成形美观，焊态的焊接接头综合力学性能良好，同时实现了高效焊接，
关键词：超间隙坡口；自动焊接：DILLIMAX690E钢；针状铁素体；力学性能
中图分类号：TC457.11 0序言
文献标识码：A
文章编号：0253-360X(2012)06008104
赵炭
表2所示，试样尺寸为450mm×400mm×100mm，图1为超窄间隙焊接坡口组装尺寸，坡口面角度约
DILLIMAX690E是德国迪林根冶金公司生产的低合金调质高强钢，可用于工程机械、桥梁建设、海洋平台的桩腿齿条结构等，内陆油气资源正迅速减少，重点开发海洋油气资源已成必然趋势，海上石油开发必然使海洋平台的需求越来越大[1,2]，国内石油钻井平台建设工程中的焊接工艺一般采用涂料焊条电弧焊或半自动MAG焊，焊接生产率较低，加上焊材主要依赖国外进口，焊接生产成本高[2]，文中采用国产气体保护焊焊丝和超窄间隙熔化极气体保护自动焊接工艺，旨在大幅度提高焊接生产率的同时，大幅度降低生产成本[3]
试验方法
试验选用的母材为海洋平台用钢DILLI-
MAX690E，具有优良的强度和韧性，屈强比高，综合力学性能好.其力学性能和化学成分分别如表1，
为1.5°
表1DILLIMAX690E钢的力学性能
Mechanical properties of DILLIMAX690E steel
Table1
届服极限 Ranu2/MPa 795~837
001
抗拉强度 R_/MPa 864 ~903
400
断后伸长事 4(%) 15 19
15 10
冲击吸收功 Agv, -4) t/J 111-210
400
图1超窄间焊接坡口尺寸（mm）
Groove size of ultra-narrow-gap welding
Fig.1
表2DILLIMAX690E钢的化学成分（质量分数，%）
Chemical compositions of DILLIMAX690E steel
Table2
c
IS
Mn
0. 157 ~ 0. 170 0. 266 ~0. 3011.28 1.32
V
Nb
p
S
0.010 ~0.0140.0006~0.0008
Ti
B
0. 768 ~0. 784 0.001 ~ 0. 002 0. 029 ~0.030
0. 003 ~0. 004
0.0017 ~0.0019
收稿日期：2012-02-27
基金项目：科技型中小企业技术创新基金资助项目（09C26214204829）万方数据
N
0.0033 ~0. 0058
Zr 0.0002
0.035~0.087
Mo
0. 390 ~0. 409
AI-T 0.057 Fe 余量
Ni
0.315~0.384
采用超窄间隙熔化极混合气体（80%Ar+20% CO，）保护焊工艺，每层双道、多层填充式焊接，焊
