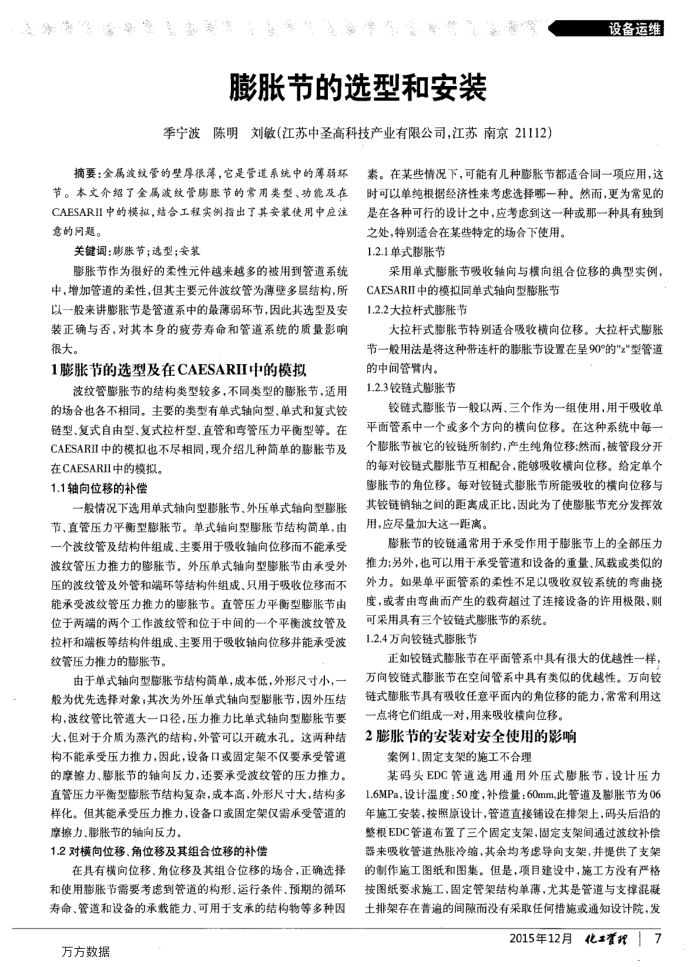

膨胀节的选型和安装
季宁波陈明刘敏（江苏中圣高科技产业有限公司，江苏南京21112）
设备运维
摘要：食属波纹管的墅厚很薄，它是管道系统中的薄弱环
素。在某些情况下，可能有几种膨胀节都适合同一项应用，这
节。本文介绍了金属波纹管膨胀节的常用类型、功能及在 CAESARII中的模拟，结合工程实例指出了其安装使用中应注意的间题。
关键词：膨胀节：选型：安装
膨胀节作为很好的柔性元件越来越多的被用到管道系统中，增加管道的柔性，但其主要元件波纹管为薄壁多层结构，所以一般来讲膨胀节是管道系中的最薄弱环节，因此其选型及安装正确与否，对其本身的劳寿命和管道系统的质量影响很大。
1膨胀节的选型及在CAESARI中的模拟
波纹管膨胀节的结构类型较多，不同类型的膨胀节，适用的场合也各不相同。主要的类型有单式轴向型、单式和复式较链型、复式自由型、复式拉杆型、直管和弯管压力平衡型等。在 CAESARI中的模拟也不尽相同，现介绍儿种简单的膨胀节及
在CAESARII中的模拟。 1.1轴向位移的补偿
一般情况下选用单式轴向型膨胀节、外压单式轴向型膨胀节、直管压力平衡型膨胀节。单式辅间型膨胀节结构简单，由一个波纹管及结构件组成、主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节，外压单式轴向型膨胀节由承受外压的波纹管及外管和端环等结构件组成、只用于吸收位移而不能承受波纹管压力推力的膨胀节。直管压力平衡型膨胀节由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成、主要用于吸收轴向位移并能承受波纹管压力推力的膨胀节，
由手单式轴向型膨胀节结构简单，成本低，外形尺寸小，一般为优先选择对象；其次为外压单式轴向型膨胀节，因外压结构，波纹管比管道大一口径，压力推力比单式轴向型膨账张节要大，但对于介质为蒸汽的结构，外管可以开蔬水孔。这两种结构不能承受压力推力，固此，设备口或固定架不仅要承受管道的摩繁力、膨胀节的轴向反力，还要承受波纹管的压力推力。直管压力平衡型膨胀节结构复杂，成本高，外形尺寸大，结构多样化。但其能承受压力推力，设备口或固定架仅需承受管道的摩擦力、膨胀节的轴向反力。
1.2对横向位移、角位移及其组合位移的补偿
在具有横向位移、角位移及其组合位移的场合，正确选择和使用膨胀节需要考虑到管道的构形、运行条件、预期的循环寿命、管道和设备的承载能力、可用于支承的结构物等多种因
万方数据
时可以单纯根据经济性来考虑选择哪一种。然而，更为常见的是在各种可行的设计之中，应考虑到这一种或那一种具有独到
之处，特别适合在某些特定的场合下使用。 1.2.1单式膨胀节
采用单式膨胀节吸收轴向与横向组合位移的典型实例，
CAESARII中的模拟同单式轴向型膨胀节 1.2.2大拉杆式膨胀节
大拉杆式膨胀节特别适合吸收横向位移。大拉杆式膨胀节一般用法是将这种带连杆的膨胀节设置在呈90°的"2"型管道的中间管臂内。
1.2.3铰链式膨胀节
较链式稳胀节一股以两、三个作为一组使用，用于吸收单平面管系中一个或多个方向的横向位移。在这种系统中每一个膨胀节被它的铰链所制约，产生纯角位移；然而，被管段分开的每对铰链式膨胀节互相配合，能够吸收横向位移。给定单个膨胀节的角位移。每对铰链式膨胀节所能吸收的横向位移与其铰链销轴之间的距离成正比，因此为了使膨账节充分发挥效用，应尽量加大这一距离。
膨胀节的铰链通常用于承受作用于膨胀节上的全部压力推力另外，也可以用于承受管道和设备的重量、风载或类似的外力。如果单平面管系的柔性不足以吸收双铰系统的弯曲挑度，或者由弯曲而产生的载荷超过了连接设备的许用极限，则
可采用具有三个铰链式膨胀节的系统。 1.2.4万向铰链式膨胀节
正如铰链式膨胀节在平面管系中具有很大的优越性一样万向铰链式膨胀节在空间管系中具有类似的优越性。万向铰链式膨胀节具有吸收任意平面内的角位移的能力，常常利用这
一点将它们组成一对，用来吸收横向位移。 2膨胀节的安装对安全使用的影响
案例1、固定支架的施工不合理
某码头EDC管道选用通用外压式膨胀节，设计压力 1.6MPa，设计温度：50度，补偿量：60mm,此管道及影胀节为06 年施工安装，按照原设计，管道直接铺设在排架上，码头后沿的整根EDC管道布置了三个固定支架，固定支架间通过波纹补偿器来吸收管道热胀冷缩，其余均考虑导向支架，并提供了支架的制作施工图纸和图集。但是，项目建设中，施工方没有严格按图纸要求施工，固定管架结构单薄，尤其是管道与支撑混凝土排架存在普遍的间隙而没有采取任何措施或通知设计院，发
