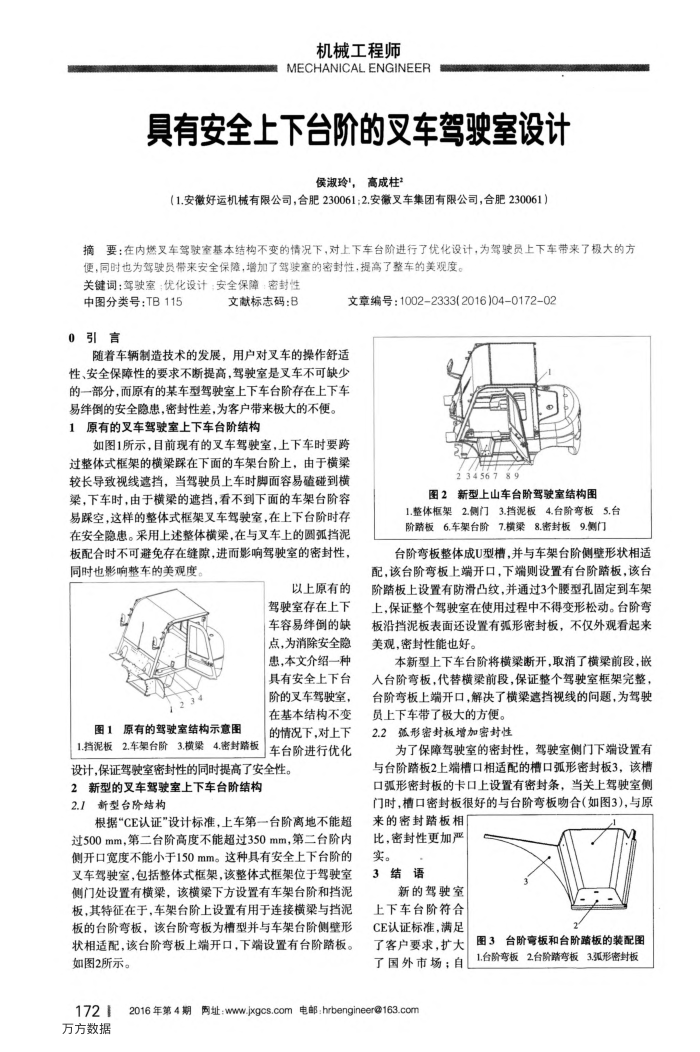

具有安全上下台阶的叉车驾驶室设计
侯淑玲，高成柱”
（1.安微好运机械有限公司，合肥230061：2.安徽叉车集团有限公司，合肥230061）
摘要：在内燃叉车驾驶室基本结构不变的情况下，对上下车台阶进行了优化设计，为驾驶员上下车带来了极大的方便，同时也为驾驶员带来安全保障，增加了驾驶室的密封性，提高了整车的美观度。
关键词：驾驶室：优化设计：安全保障：密封性
文献标志码：B
中图分类号：TB115 0引言
文章编号：1002-2333(2016)04-0172-02
随着车辆制造技术的发展，用户对叉车的操作舒适性、安全保障性的要求不断提高，驾驶室是叉车不可缺少的一部分，而原有的某车型驾驶室上下车台阶存在上下车易纤倒的安全隐患，密封性差，为客户带来极大的不便。 1原有的叉车驾驶室上下车台阶结构
如图1所示，目前现有的叉车驾驶室，上下车时要跨过整体式框架的横梁踩在下面的车架台阶上，由于横梁
较长导致视线遮挡，当驾驶员上车时脚面容易殖碰到横梁，下车时，由于横梁的遮挡，看不到下面的车架台阶容易躁空，这样的整体式框架叉车驾驶室，在上下台阶时存在安全隐患。采用上述整体横梁，在与叉车上的圆弧挡泥板配合时不可避免存在缝隙，进而影响驾驶室的密封性，同时也影响整车的美观度
以上原有的驾驶室存在上下车容易纤倒的缺点，为消除安全隐患，本文介绍一种具有安全上下台阶的叉车驾驶室，
图1原有的驾驶室结构示意图 1.档泥板2.车架台阶3.横梁4.密封踏板
在基本结构不变的情况下，对上下车台阶进行优化
设计，保证驾驶室密封性的同时提高了安全性。
2新型的叉车驾驶室上下车台阶结构 2.1新型台阶结构
根据“CE认证"设计标准，上车第一台阶离地不能超过500mm，第二台阶高度不能超过350mm，第二台阶内侧开口宽度不能小于150mm。这种具有安全上下台阶的叉车驾驶室，包括整体式框架，该整体式框架位于驾驶室侧门处设置有横梁，该横梁下方设置有车架台阶和挡泥板，其特征在于，车架台阶上设置有用于连接横梁与挡泥板的台阶弯板，该台阶弯板为槽型并与车架台阶侧壁形状相适配，该台阶弯板上端开口，下端设置有台阶踏板。如图2所示。
1721 万方数据
图2新型上山车台阶驾驶室结构图
1.整体框架2.侧门3.挡泥板4.台阶弯板5.台阶路板6.车架台阶
7.横梁8.密封板9.侧门
台阶弯板整体成U型槽，并与车架台阶侧壁形状相适配，该台阶弯板上端开口，下端则设置有台阶踏板，该台阶踏板上设置有防滑凸纹，并通过3个腰型孔固定到车架上，保证整个驾驶室在使用过程中不得变形松动。台阶弯板沿挡泥板表面还设置有弧形密封板，不仅外观看起来美观，密封性能也好。
本新型上下车台阶将横梁断开，取消了横梁前段，嵌人台阶弯板，代替横梁前段，保证整个驾驶室框架完整，台阶弯板上端开口，解决了横梁滤挡视线的间题，为驾驶
员上下车带了极大的方便。 2.2弧形密封板增加密封性
为了保障驾驶室的密封性，驾驶室侧门下端设置有与台阶踏板2上端槽口相适配的槽口弧形密封板3，该槽口弧形密封板的卡口上设置有密封条，当关上驾驶室侧门时，槽口密封板很好的与台阶弯板吻合（如图3），与原
来的密封踏板相比，密封性更加严实。
3结语
新的驾驶室上下车台阶符合
CE认证标准，满足了客户要求，扩大了国外市场；自
网网址：www.jxgcs.com电邮：hrbengineer@163.com
2016年第4期
图3台阶弯板和台阶踏板的装配图 1.台阶弯板2.台阶踏弯板3.弧形密封板
