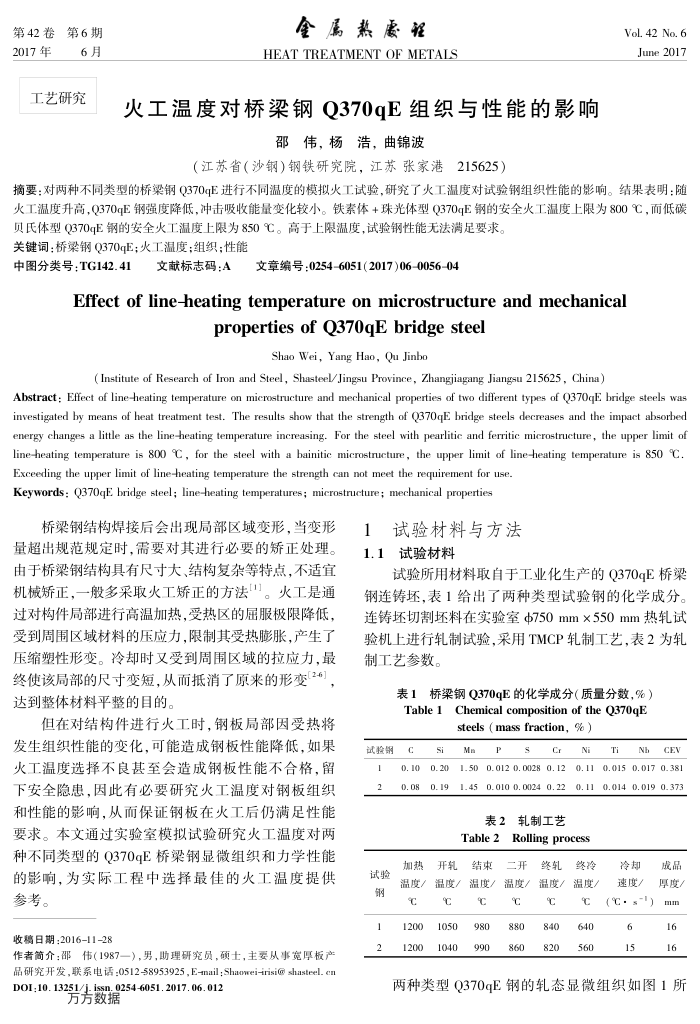

第42卷第6期
2017年
6月
工艺研究
全属热广理 HEAT TREATMENT OF METALS
火工温度对桥梁钢Q370qE组织与性能的影响
邵伟，杨浩，曲锦波
（江苏省（沙钢）钢铁研究院，江苏张家港215625）
Vol. 42 No. 6 June 2017
摘要：对两种不同类型的桥梁钢Q370qE进行不同温度的模拟火工试验，研究了火工温度对试验钢组织性能的影响。结果表明：随火工温度升高，Q370qE钢强度降低，冲击吸收能量变化较小。铁素体+珠光体型Q370qE钢的安全火工温度上限为800℃，而低碳
贝氏体型Q370qE钢的安全火工温度上限为850℃。高于上限温度，试验钢性能无法满足要求。关键词：桥梁钢Q370qE；火工温度；组织；性能
中图分类号：TG142.41
文献标志码：A
文章编号：0254-6051(2017)06-0056-04
Effect of line-heating temperature on microstructure and mechanical
properties of Q370qE bridge steel
Shao Wei,Yang Hao, Qu Jinbo
(Institute of Research of Iron and Steel, Shasteel/Jingsu Province, Zhangjiagang Jiangsu 215625, China)
Abstract : Effect of line-heating temperature on microstructure and mechanical properties of two different types of Q370qE bridge steels was investigated by means of heat treatment test. The results show that the strength of Q370qE bridge steels decreases and the impact absorbed energy changes a little as the line-heating temperature increasing. For the steel with pearlitic and ferritic microstructure, the upper limit of line-heating temperature is 800 °C , for the steel with a bainitic microstructure, the upper limit of line-heating temperature is 850 °C
Exceeding the upper limit of line-heating tempenature the strength ean not meet the requirement for use. Keywords: Q370qE bridge steel; line-heating temperatures; microstructure; mechanical properties
桥梁钢结构焊接后会出现局部区域变形，当变形量超出规范规定时，需要对其进行必要的矫正处理。由于桥梁钢结构具有尺寸大、结构复杂等特点，不适宜机械矫正，一般多采取火工矫正的方法1。火工是通过对构件局部进行高温加热，受热区的屈服极限降低，受到周围区域材料的压应力，限制其受热膨胀，产生了压缩塑性形变。冷却时又受到周围区域的拉应力，最终使该局部的尺寸变短，从而抵消了原来的形变26 达到整体材料平整的目的。
但在对结构件进行火工时，钢板局部因受热将发生组织性能的变化，可能造成钢板性能降低，如果火工温度选择不良甚至会造成钢板性能不合格，留下安全隐患，因此有必要研究火工温度对钢板组织和性能的影响，从而保证钢板在火工后仍满足性能要求。本文通过实验室模拟试验研究火工温度对两种不同类型的Q370qE桥梁钢显微组织和力学性能的影响，为实际工程中选择最佳的火工温度提供参考。
收稿日期：2016-11-28
作者简介：部伟（1987一），男，助理研究员，硕士，主要从事宽厚板产品研究开发，联系电话：0512-58953925,E-mailShaowei-irisi@shasteel.en DOI:10. 13251/_ issn.0254-6051. 2017. 06. 012
万方数据
1试验材料与方法 1.1试验材料
试验所用材料取自于工业化生产的Q370qE桥梁钢连铸坏，表1给出了两种类型试验钢的化学成分。连铸坏切割坏料在实验室Φ750mm×550mm热轧试验机上进行轧制试验，采用TMCP轧制工艺，表2为轧制工艺参数。
表1桥梁钢Q370qE的化学成分（质量分数，%） Table 1Chemical composition of the Q370qE
steels (mass fraction,%)
试验钢
Is
0.100.20
0.08
0.19
加热
试验钢
温度/ C 1200 1200
Mn
P
1.50 0.012 0. 0028 0.12 1.450.010 0.0024 0.22
表2轧制工艺
Table2
开轧
结束
Ni
Ti
NhCEV
0.11 0.015 0.017 0.381
温度/温度/ ℃
840 820
640 560
0.11
Rolling process
二开
温度/温度/
温度/
℃ osot 1040
℃ 980 066
℃ 880 860
终轧
终玲
0.014 0.019 0.373
冷却
速度/(℃- s-) 6 15
成品厚度/ mm 16 16
两种类型Q370qE钢的轧态显微组织如图1所
