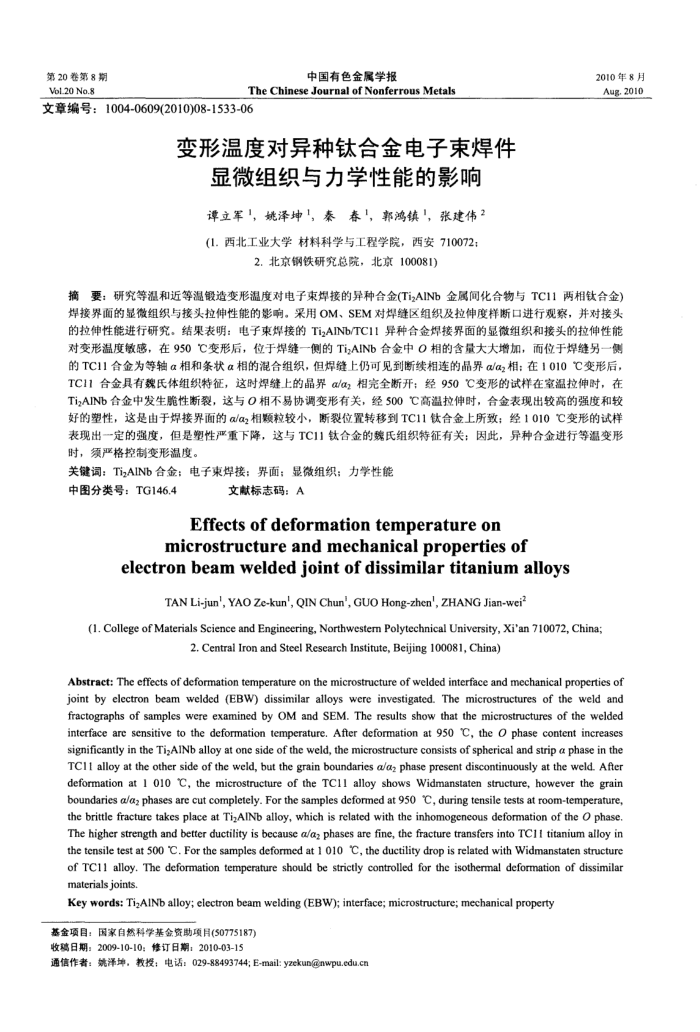

摘 要：研究等温和近等温锻造变形温度对电子束焊接的异种合金(Ti2AlNb金属间化合物与TC11两相钛合金) 焊接界面的显微组织与接头拉伸性能的影响。釆用OM、SEM对焊缝区组织及拉伸度样断口进行观察，并对接头 的拉伸性能进行研究。结果表明：电子束焊接的Ti2AlNb/TCll异种合金焊接界面的显微组织和接头的拉伸性能 对变形温度敏感，在950 °C变形后，位于焊缝一侧的Ti2AlNb合金中。相的含量大大增加，而位于焊缝另一侧 的TC11合金为等轴a相和条状a相的混合组织，但焊缝上仍可见到断续相连的晶界a/知相；在1 010 °C变形后， TCH合金具有魏氏体组织特征，这时焊缝上的晶界a/a2相完全断开；经950 C变形的试样在室温拉伸时，在 Ti2AlNb合金中发生脆性断裂，这与。相不易协调变形有关，经500 °C高温拉伸时，合金表现出较高的强度和较 好的塑性，这是由于焊接界面的a/%相颗粒较小，断裂位置转移到TC11钛合金上所致；经1 010 °C变形的试样 表现出一定的强度，但是塑性严重下降，这与TCli钛合金的魏氏组织特征有关；因此，异种合金进行等温变形 时，须严格控制变形温度。
