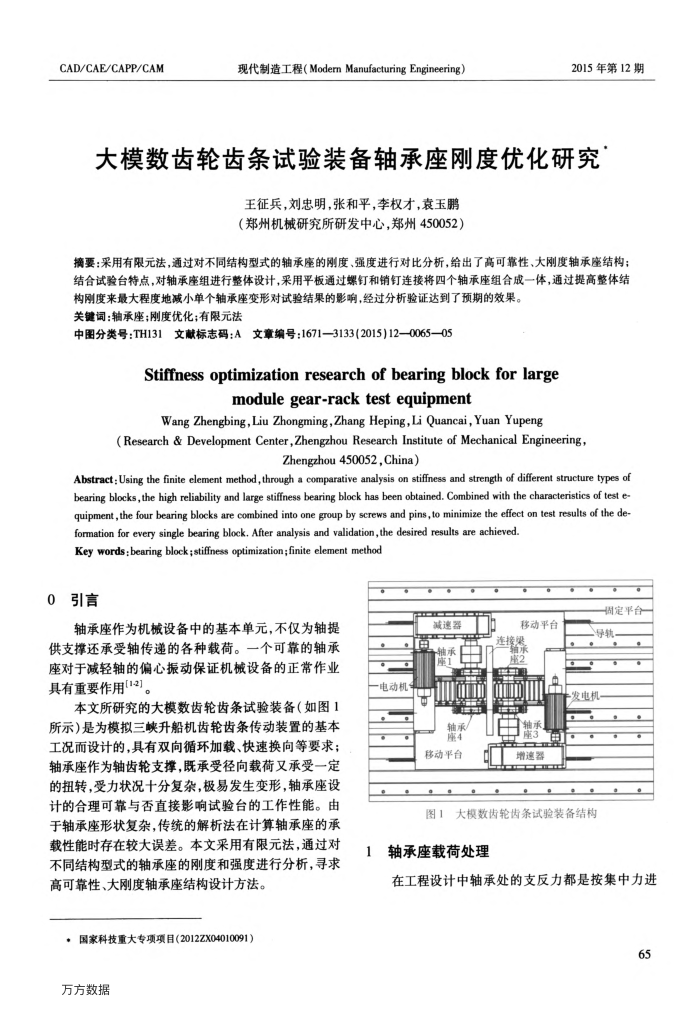

CAD/CAE/CAPP/CAM
现代制造工程（ModemManufacturingEngineering）
2015年第12期
大模数齿轮齿条试验装备轴承座刚度优化研究
王征兵，刘忠明，张和平，李权才，袁玉鹅（郑州机械研究所研发中心，郑州450052）
摘要：采用有限元法，通过对不同结构型式的轴承座的刚度、强度进行对比分析，给出了高可靠性、大刚度轴承座结构；结合试验台待点，对轴承座组进行整体设计，采用平板通过螺钉和销钉连接将四个轴承座组合成一体，通过提高整体结
构刚度来最大程度地减小单个轴承座变形对试验结果的影响，经过分析验证达到了预期的效果。关键词：轴承座；刚度优化；有限元法
中图分类号：TH131文献标志码：A文章编号：1671—3133(2015)12—0065—05
Stiffnessoptimizationresearchofbearingblockforlarge
module gear-rack test equipment
Wang Zhengbing,Liu Zhongming,Zhang Heping,Li Quancai, Yuan Yupeng
(Research & Development Center,Zhengzhou Research Institute of Mechanical Engineering,
Zhengzhou 450052,China)
Abstract: Using the finite element method,through a comparative analysis on stiffness and strength of different structure types of bearing blocks,the high reliability and large stiffness bearing block has been obtained. Combined with the characteristics of test e quipment,the four bearing blocks are combined into one group by screws and pins,to minimize the effect on test results of the de-
formation for every single bearing block, After analysis and validation,the desired results are achieved. Key words; bearing block ;stiffness optimization; finite element method
引言 0
轴承座作为机械设备中的基本单元，不仅为轴提供支撑还承受轴传递的各种载荷。一个可靠的轴承座对于减轻轴的偏心振动保证机械设备的正常作业具有重要作用[12]
本文所研究的大模数齿轮齿条试验装备（如图1 所示)是为模拟三峡升船机齿轮齿条传动装置的基本工况而设计的，具有双向循环加载、快速换向等要求；轴承座作为轴齿轮支撑，既承受径向载荷又承受一定的扭转，受力状况十分复杂，极易发生变形，轴承座设计的合理可靠与否直接影响试验台的工作性能。由于轴承座形状复杂，传统的解析法在计算轴承座的承载性能时存在较大误差。本文采用有限元法，通过对不同结构型式的轴承座的刚度和强度进行分析，寻求
高可靠性、大刚度轴承座结构设计方法。，国家科技重大专项项目（2012ZX04010091）万方数据
电动机
减速器轴承口
移动平台
移动平台连接器坐2
猫承增速器
固定平台导轨
牛发电机
图1大模数齿轮齿条试验装备结构
轴承座载荷处理
在工程设计中轴承处的支反力都是按集中力进
65
