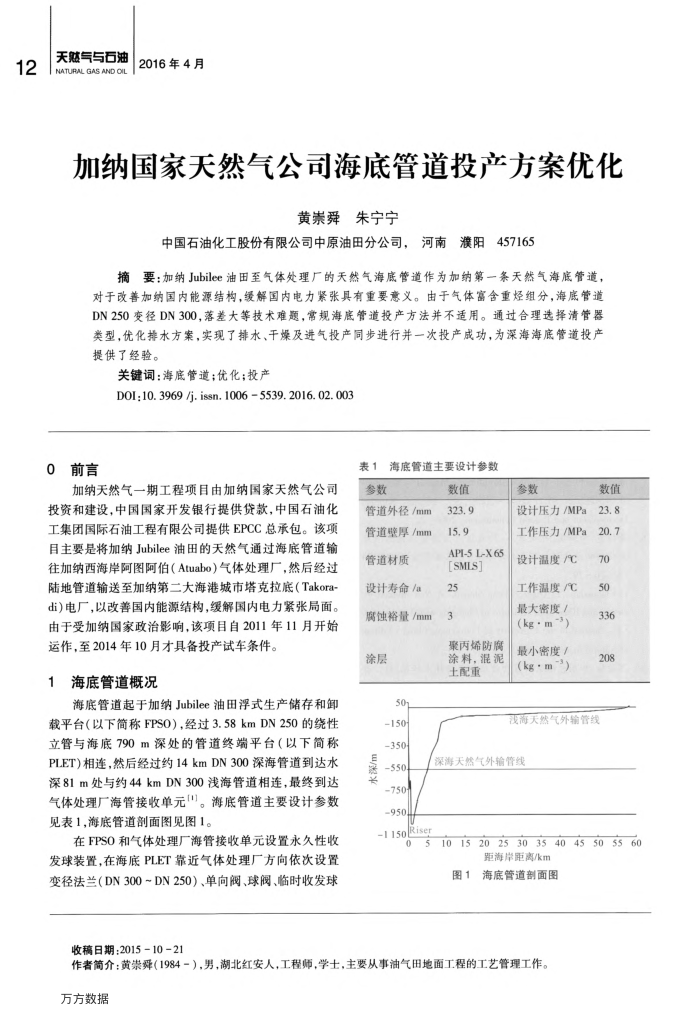

天然气与石油 NATURAL GAS AND OIL
2016年4月
加纳国家天然气公司海底管道投产方案优化
黄崇舜朱宁宁
中国石油化工股份有限公司中原油田分公司，河南濮阳457165
摘要：加纳Jubilee油田至气体处理厂的天然气海底管道作为加纳第一条天然气海底管道，对于改善加纳国内能源结构，缓解国内电力紧张具有重要意义。由于气体富含重烃组分，海底管道 DN250变径DN300，落差大等技术难题，常规海底管道投产方法并不适用。通过合理选择清管器类型，优化排水方案，实现了排水、干煤及进气投产同步进行并一次投产成功，为深海海底管道投产提供了经验。
关键词：海底管道：优化；投产
D0I;10. 3969 /j. issn. 1006 5539. 2016. 02. 003
o
前言
加纳天然气一期工程项目由加纳国家天然气公司
投资和建设，中国国家开发银行提供贷款，中国石油化工集团国际石油工程有限公司提供EPCC总承包。该项目主要是将加纳Jubilee油田的天然气通过海底管道输往加纳西海岸阿图阿伯（Atuabo）气体处理厂，然后经过陆地管道输送至加纳第二大海港城市塔克拉底（Takora-di)电厂，以改善国内能源结构，缓解国内电力紧张局面。由于受加纳国家政治影响，该项目自2011年11月开始运作，至2014年10月才具备投产试车条件。
海底管道概况
海底管道起于加纳Jubilee油田浮式生产储存和卸载平台（以下简称FPSO），经过3.58kmDN250的绕性立管与海底790m深处的管道终端平台（以下简称 PLET)相连，然后经过约14kmDN300深海管道到达水深81m处与约44kmDN300浅海管道相连，最终到达气体处理厂海管接收单元]。海底管道主要设计参数见表1，海底管道剖面图见图1。
在FPSO和气体处理厂海管接收单元设置永久性收发球装置，在海底PLET靠近气体处理厂方向依次设置变径法兰（DN300~DN250）、单向阀、球阀、临时收发球
表1海底管道主要设计参数
参数
管道外径/mm 管道壁厚/mm
管道材质设计寿命/a
腐蚀量/mm 涂层
50m 150
-350-550 750
-1150
数值 323.9 15.9
API-5 L-X 65[SMLS]
25 3
聚丙烯防腐涂料，混泥土配重
参数
设计压力/MPa 工作压力/MPa 设计温度/℃ 工作温度/℃ 最大密度(kg·m-3)
最小密度/(kg.m-")
数值 23.8 20.7
70 50 336
208
浅海天然气外输管线
深海天然气外输管线
51015202530354045505560
距海岸距离/km
图1海底管道剖面图
收稿日期：2015-10-21
作者简介：黄崇舜（1984－），男，湖北红安人，工程师，学士，主要从事油气田地面工程的工艺管理工作。万方数据
