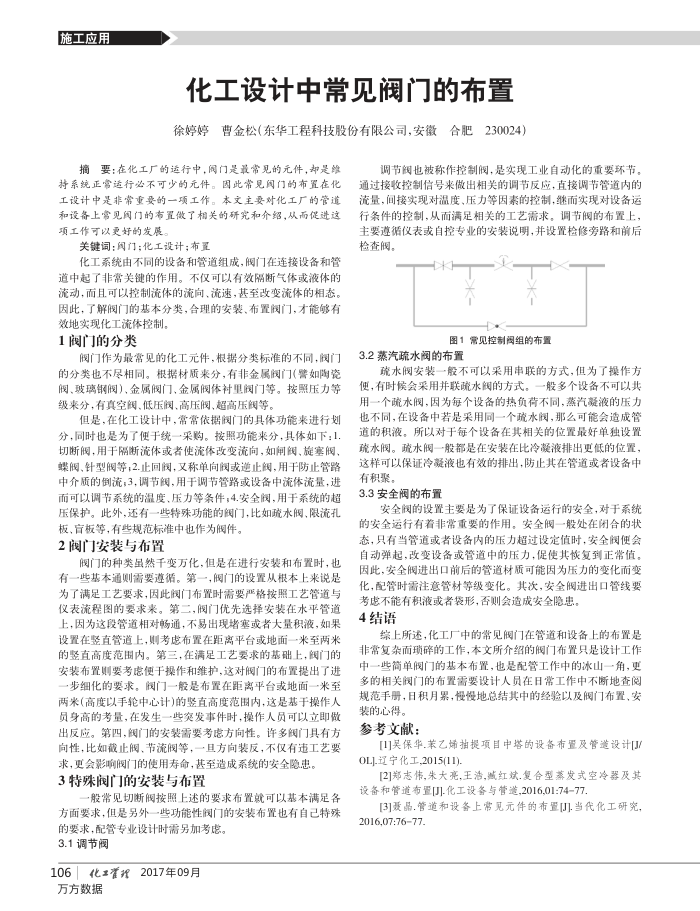

施工应用
化工设计中常见阀门的布置曹金松（东华工程科技股份有限公司，安徽
收合肥230024）
徐婷婷
摘要：在化工广的运行中，阀门是最常见的元件，却是馆持系统正常运行必不可少的元件。因此常见阅门的布置在化工设计中是非常重要的一项工作。本文主要对化工厂的管道和设备上常见阅门的布置做了相关的研究和介绍，从而健进这项工作可以更好的发展。
关键词：闵门；化工设计；布置
化工系统由不同的设备和管道组成，阀门在连接设备和管道中起了非常关键的作用。不仅可以有效隔断气体或液体的流动，而且可以控制流体的流向、流速，甚至改变流体的相态。因此，了解阀门的基本分类，合理的安装、布置阀门，才能够有
效地实现化工流体控制。 1阀门的分类
阀门作为最常见的化工元件，根据分类标准的不同，阀门的分类也不尽相同。根据材质来分，有非金属阀门（警如陶瓷阀、玻璃钢阀)、金属阀门、金属阀体衬里阀门等。按照压力等级来分，有真空阅、低压阀、高压阀、超高压阅等，
但是，在化工设计中，常常依据闵门的具体功能来进行划分，同时也是为了便于统一采购。按照功能来分，具体如下：1. 切断阀，用于隔断流体或者使流体改变流向，如闸阅、旋塞阀蝶阀、针型阀等，2.止回闵，又称单向闵或逆止阅，用于防止管路中介质的倒流，3，调节阅，用于调节管路或设备中流体流量，进而可以调节系统的温度、压力等条件，4.安全闵，用于系统的超压保护。此外，还有一些特殊功能的阅门，比如疏水阀、限流孔
板、盲板等，有些规范标准中也作为阀件。 2阀门安装与布置
阀门的种类虽然变万化，但是在进行安装和布置时，也有一些基本通则雷要遵循。第一，阀门的设置从根本上来说是为了满足工艺要求，因此闵门布置时需要严格按照工艺管道与仪表流程图的要求来。第二，阀门优先选择安装在水平管道上，固为这段管道相对畅通，不易出现堵塞或者大量积液，如果设置在竖直管道上，则考虑布置在距离平台或地面一米至两米的竖直高度范围内。第三，在满足工艺要求的基础上，阅门的安装布置则要考虑便于操作和维护，这对阀门的布置提出了进一步细化的要求，闵门一般是布置在距离平台或地面一米至两米（高度以手轮中心计)的竖直高度范围内，这是基于操作人员身高的考量，在发生一些突发事件时，操作人员可以立即做出反应。第四，阅门的安装雷要考虑方向性。许多阅门具有方向性，比如截止阀、节流阀等，一且方向装反，不仅有违工艺要
求，更会影响阀门的使用寿命，基至造成系统的安全障患。 3特殊阀门的安装与布置
般常见切断阀按照上述的要求布置就可以基本满足各
方面要求，但是另外一些功能性闵门的安装布置也有自已特殊
的要求，配管专业设计时需另加考虑。 3.1调节阀
106化置理
22017年09月
万方数据
调节阀也被称作控制阀，是实现工业自动化的重要环节，通过接收控制信号来做出相关的调节反应，直接调节管道内的流量，间接实现对温度、压力等固素的控制，继而实现对设备运行条件的控制，从而满足相关的工艺需求，调节阀的布置上，主要遵循仪表或自控专业的安装说明，并设置检修旁路和前后检查阀。
图1常见控制阀组的布置
3.2蒸汽疏水阀的布置
疏水阀安装一般不可以采用串联的方式，但为了操作方便，有时候会采用并联疏水阔的方式，一般多个设备不可以其用一个疏水阀，因为每个设备的热负荷不同，蒸汽凝液的压力也不同，在设备中若是采用同一个疏水闵，那么可能会造成管道的积液。所以对于每个设备在其相关的位置最好单独设置疏水阀。疏水阀一般股都是在安装在比冷凝液排出更低的位置，这样可以保证冷凝液也有效的排出，防止其在管道或者设备中有积聚。
3.3安全阀的布置
安全阅的设置主要是为了保证设备运行的安全，对于系统的安全运行有着非常重要的作用。安全阀一般处在闭合的状态，只有当管道或者设备内的压力超过设定值时，安全闵便会自动弹起，改变设备或管道中的压力，促使其恢复到正常值，因此，安全阀进出口前后的管道材质可能固为压力的变化而变化，配管时雷注意管材等级变化。其次，安全阀进出口管线要
考虑不能有积液或者袋形，否则会造成安全隐患。 4结语
综上所述，化工厂中的常见阀门在管道和设备上的布置是非常复杂而项碎的工作，本文所介绍的阀门布置只是设计工作中一些简单阀门的基本布置，也是配管工作中的冰山一角，更多的相关闵门的布置需要设计人员在日常工作中不断地查阅规范手册，日积月累，慢慢地总结其中的经验以及阀门布置、安
装的心得。参考文献：
[1]吴保华.苯乙烯抽提项目中塔的设备市置及管造设计[J/ OL)辽宁化工,2015(11)
[2]郑志伟,朱大亮,王活,减红斌.复合型蒸发式空冷器及其设备和管道布置[J]-化工设备与管造,2016,01:7477
[3]爱晶.管道和设备上常见元件的布置[J]当代化工研究 2016,07:7677.
