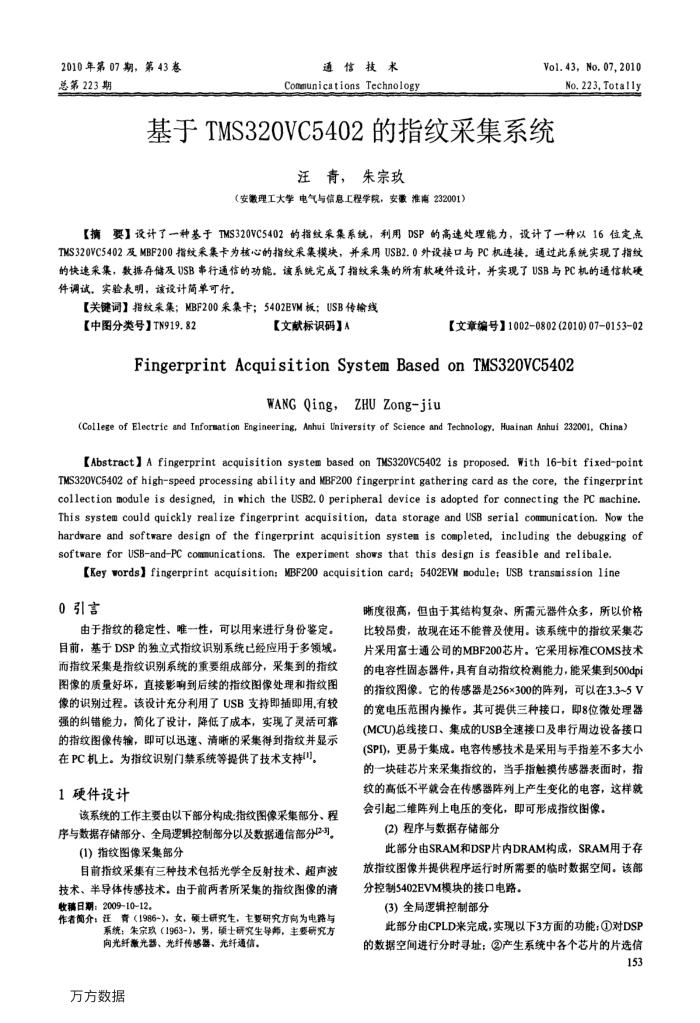

2010年第07期，第43卷总第223期
通信技术
Communications Technology
Vol.43, No.07,2010
No.223,Totally
基于TMS320VC5402的指纹采集系统
汪青，朱宗玖
（安理工大学电气与信息工程学院，安徽准南232001）
【摘要】设计了一种基于TMS320VC5402的指纹采集系统，利用DSP的高速处理能力，设计了一种以16位定点 TMS320VC5402及MBF200指纹采集卡为核心的指纹采集模块，并采用USB2.0外设接口与PC机连接，通过此系统实现了指纹的快速采集，数据存储及USB事行通信的功能。该系统完成了指纹采集的所有软硬件设计，并实现了USB与PC机的通信软硬件调试，实验表明，该设计简单可行。
【关键词】指纹采集；MBF200采集卡；5402EVM板；USB传输线
【中图分类号】TN919.82
【文献标识码】A
【文章编号】1002-0802(2010)070153-02
FingerprintAcquisitionSystemBasedonTMs32ovc5402
WANG Qing,ZHU Zong-jiu
(College of Electrie and Information Engineering, Anhui University of Science and Technology. Huainan Anhui 232001, China)[Abstract] A fingerprint acquisition system based on TMS320VC5402 is proposed. With 16-bit fixed-point
TMS320VC5402 of high-speed processing ability and MBF200 fingerprint gathering card as the core, the fingerprint collection module is designed, in which the USB2, O peripheral device is adopted for connecting the PC machine. This system could quickly realize fingerprint acquisition, data storage and USB serial communication. Now the hardware and software design of the fingerprint acquisition syste is completed, including the debugging of software for USB-andPC comunications. The experiment shows that this design is feasible and relibale.
[Key words]】 fingerprint acquisition; MBF200 acquisition card; 5402EVM nodule; USB transaission line
0引言
由于指纹的稳定性、唯一性，可以用来进行身份鉴定。目前，基于DSP的独立式指纹识别系统已经应用于多领域。而指纹采集是指纹识别系统的重要组成部分，采集到的指纹图像的质量好坏，直接影响到后续的指纹图像处理和指纹图像的识别过程。该设计充分利用了USB支持即插即用，有较强的纠错能力，简化了设计，降低了成本，实现了灵活可靠的指纹图像传输，即可以迅速、清晰的采集得到指纹并显示
在PC机上。为指纹识别门禁系统等提供了技术支持叫。 1硬件设计
该系统的工作主要由以下部分构成：指纹图像采集部分、程序与数据存储部分、全局逻辑控制部分以及数据通信部分2-]。
(I)指纹图像采集部分
目前指纹采集有三种技术包括光学全反射技术、超声波技术、半导体传感技术，由于前两者所采集的指纹图像的清收稿日期：2009-10-12
作者商介：汪，青（1986-），女，硕士研究生，主要研究方向为电路与
系统；朱宗玖（1963-)，男，硕士研究生导师，主要研究方向光纤激光器、光纤传感器、光纤通信，
万方数据
晰度很高，但由于其结构复杂、所需元器件众多，所以价格比较昂贵，故现在还不能普及使用。该系统中的指纹采集芯片采用富士通公司的MBF200芯片。它采用标准COMS技术的电容性固态器件，具有自动指纹检测能力，能采集到500dpi 的指纹图像。它的传感器是256×300的阵列，可以在3.3~5V 的宽电压范围内操作。其可提供三种接口，即8位微处理器(MCU)总线接口、集成的USB全速接口及串行周边设备接口(SPI)，更易于集成。电容传感技术是采用与手指差不多大小的一块硅芯片来采集指纹的，当手指触摸传感器表面时，指纹的高低不平就会在传感器阵列上产生变化的电容，这样就会引起二维阵列上电压的变化，即可形成指纹图像。
(2)程序与数据存储部分
此部分由SRAM和DSP片内DRAM构成，SRAM用于存放指纹图像并提供程序运行时所需要的临时数据空间。该部分控制5402EVM模块的接口电路。
(3）全局逻辑控制部分
此部分由CPLD来完成，实现以下3方面的功能：①对DSP 的数据空间进行分时寻址；②产生系统中各个芯片的片选信
153
