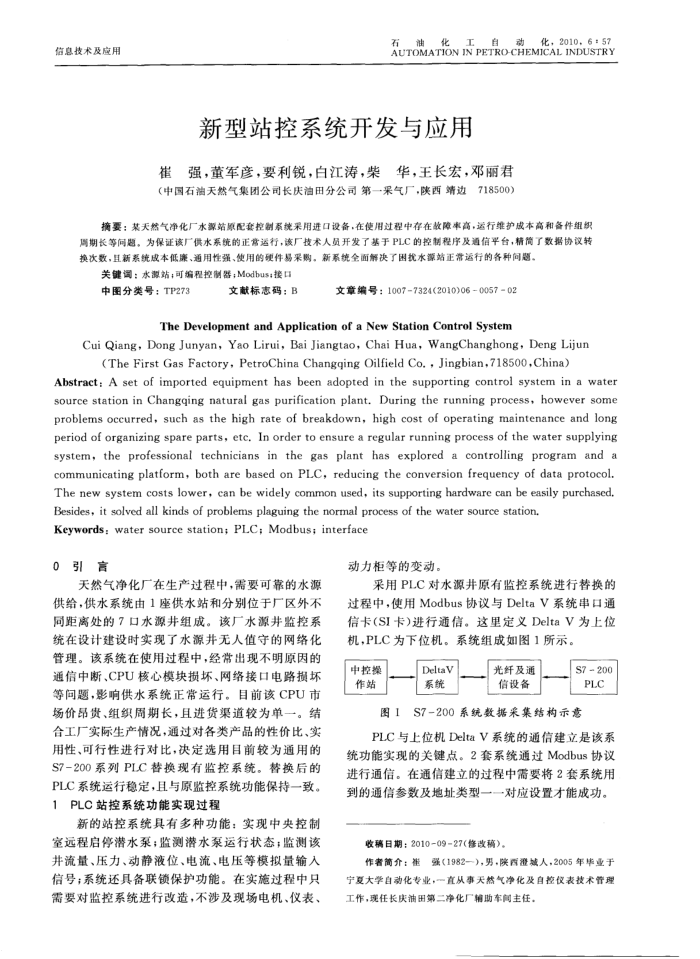

新型站控系统开发与应用
崔强，董军彦，要利锐，白江涛，柴华，王长宏，邓丽君（中国石油天然气集团公司长庆油田分公司第一果气厂，陕西靖边718500）
摘要：某天然气净化厂水源站原配套控制系统采用进口设备，在使用过程中存在数障率高，运行维护成本高和备件组织周期长等间题。为保证该厂供水系统的正常适行，该厂技术人员开发了基于PLC的控制程序及通信平台，精简了数据协议转换次数，且新系统成本低康、通用性强、使用的硬件易采购，新系统全面解决了困扰水源站正常运行的各种间题
关键调：水源站；可编程控制器；Modbus：接口
中图分类号：TP273
文献标惠码：B
文章编号：10077324(2010)06-005702
TheDevelopment andApplicationof aNewStationControlSystem
Cui Qiang, Dong Junyan, Yao Lirui, Bai Jiangtao, Chai Hua, WangChanghong, Deng Lijun
(The First Gas Factory, PetroChina Changqing Oilfield Co., Jingbian,718500,China)
Abstract: A set of imported equipment has been adopted in the supporting control system in a water source station in Changqing natural gas purification plant. During the running process, however some problems occurred, such as the high rate of breakdown, high cost of operating maintenance and long period of organizing spare parts, etc, In order to ensure a regular running process of the water supplying system, the professional technicians in the gas plant has explored a controlling program and communicating platform, both are based on PLC, reducing the conversion frequency of data protocol. The new system costs lower, can be widely common used, its supporting hardware can be easily purchased.
Besides, it solved all kinds of problems plaguing the normal process of the water source station Keywords: water source station; PLC; Modbus; interface
0
天然气净化厂在生产过程中，需要可靠的水源
供给，供水系统由1座供水站和分别位于厂区外不同距离处的7口水源井组成。该厂水源井监控系统在设计建设时实现了水源并无人值守的网络化管理。该系统在使用过程中，经常出现不明原因的通信中断、CPU核心模块损坏、网络接口电路损坏等间题，影响供水系统正常运行。目前该CPU市场价昂贵、组织周期长，且进货渠道较为单一。结合工厂实际生产情况，通过对各类产品的性价比、实用性、可行性进行对比，决定选用目前较为通用的 S7-200系列PLC替换现有监控系统。替换后的 PLC系统运行稳定，且与原监控系统功能保持一致。
PLC站控系统功能实现过程
新的站控系统具有多种功能：实现中央控制室远程启停潜水泵；监测潜水泵运行状态；监测该并流量、压力、动静液位、电流、电压等模拟量输入信号；系统还具备联锁保护功能。在实施过程中只需要对监控系统进行改造，不涉及现场电机、仪表、
动力柜等的变动，
采用PLC对水源井原有监控系统进行替换的过程中，使用Modbus协议与DeltaV系统串口通信卡（SI卡)进行通信。这里定义DeltaV为上位机，PLC为下位机。系统组成如图1所示。
中控操作站
Deltav 系统
光纤及通信设备
S7-200 PLC
图1
S7-200系统数据采集结构示意
PLC与上位机DeltaV系统的通信建立是该系统功能实现的关键点。2套系统通过Modbus协议进行通信。在通信建立的过程中需要将2套系统用到的通信参数及地址类型一一对应设置才能成功。
收稿日期：2010-09-27（修改稿）。
作者简介：崔强（1982一），男，陕西澄城人，2005年毕业于宁夏大学自动化专业，一直从事天然气净化及自控仪表技术管理工作，现任长庆油田第二净化厂辅助车间主任。
