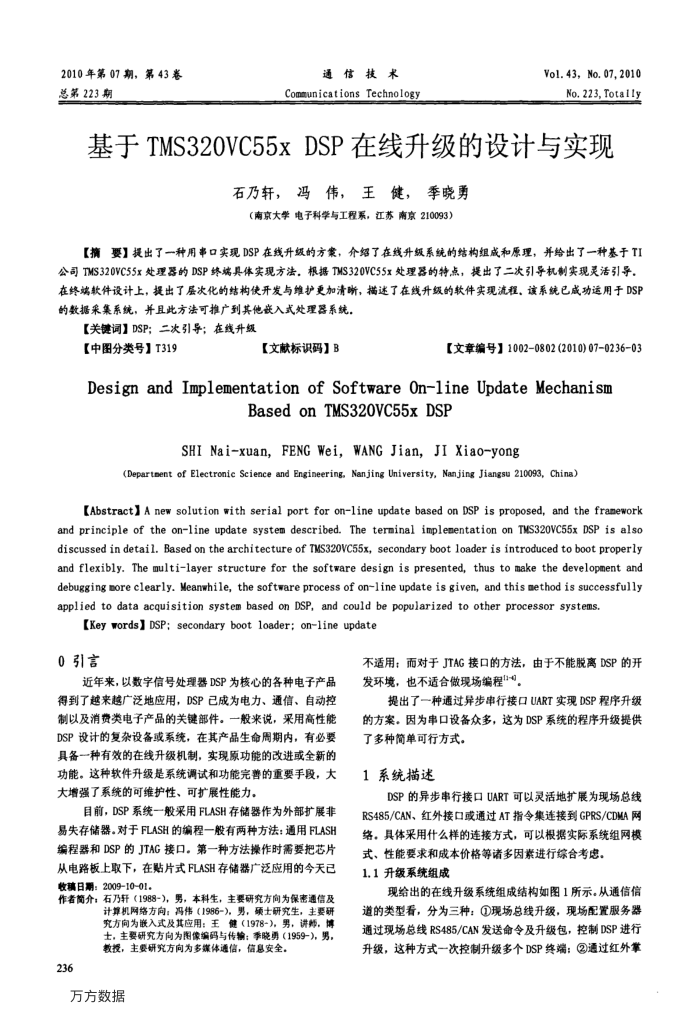

2010年第07期，第43卷总第223期
通信技术
Communications Technology
Vol. 43, No. 07, 2010
No.223, Totally
基于TMS320VC55xDSP在线升级的设计与实现
石乃轩，冯伟，王健，季晓勇（南京大学电子科学与工程系，江苏南京210093）
公司TMS320VC55x处理器的DSP终端具体实现方法，根据TMS320VC55x处理器的特点，提出了二次引导机制实现灵活引导在终端软件设计上，提出了层次化的结构使开发与维护更加清晰，描述了在线升级的软件实现流程，该系统已成功运用于DSP 的数据采集系统，并且此方法可推广到其他丧入式处理器系统。
【关键词】DSP；二次引导；在线升级
【中图分类号】T319
【文献标识码】B
【文章编号】10020802(2010)07-0236-03
DesignandImplementationofSoftwareOn-lineUpdateMechanism
BasedonTMS320VC55xDSP
SHINai-xuan,FENGWei，WANGJian，JIXiao-yong
(Departnent of Electronic Science and Engineering., Nanjing University, Nanjing Jiangsu 210093, China)
[Abstract] A new solution with serial port for on-line update based on DSP is proposed, and the franework and principle of the on-line update system described. The terninal inplenentation on TMS320vC55x DSP is also discussed in detail. Based on the architecture of TMS320vC55x, secondary boot loader is introduced to boot properly and flexibly. The multilayer structure for the software design is presented, thus to make the development and debugging more clearly. Meanwhile, the software process of on-line update is given, and this method is successfully applied to data acquisition system based on DSP, and could be popularized to other processor systems.
【Key words]DSP;secondary boot loader;on-line update
0引言
近年来，以数字信号处理器DSP为核心的各种电子产品得到了越来越广泛地应用，DSP已成为电力、通信、自动控制以及消费类电子产品的关键部件。一般来说，采用高性能 DSP设计的复杂设备或系统，在其产品生命周期内，有必要具备一种有效的在线升级机制，实现原功能的改进或全新的功能。这种软件升级是系统调试和功能完善的重要手段，大大增强了系统的可维护性、可扩展性能力。
目前，DSP系统一般采用FLASH存储器作为外部扩展非易失存储器。对于FLASH的编程一般有两种方法：通用FLASH 编程器和DSP的JTAG接口。第一种方法操作时需要把芯片从电路板上取下，在贴片式FLASH存储器广泛应用的今天已收璃日期：2009-10-01。
作者荫介；石乃轩（1988-），男，本科生，主要研究方向为保密通信及
计算机网络方向：冯伟（1986-)，男，硕士研究生，主要研究方向为嵌入式及其应用：王键（1978-），男，讲师，博士，主要研究方向为图像编码与传输；季晓勇（1959-)，男，教投，主要研究方向为多案体通信，信息安全。
236
万方数据
不适用：而对于JTAG接口的方法，由于不能脱离DSP的开发环境，也不适合做现场编程"-。
提出了一种通过异步串行接口UART实现DSP程序升级的方案。因为串口设备众多，这为DSP系统的程序升级提供
了多种简单可行方式。 1系统描述
DSP的异步串行接口UART可以灵活地扩展为现场总线 RS485/CAN、红外接口或通过AT指令集连接到GPRS/CDMA网络。具体采用什么样的连接方式，可以根据实际系统组网模
式、性能要求和成本价格等诸多因素进行综合考虑。 1.1升级系统组成
现给出的在线升级系统组成结构如图1所示。从通信信道的类型看，分为三种：①现场总线升级，现场配置服务器通过现场总线RS485/CAN发送命令及升级包，控制DSP进行升级，这种方式一次控制升级多个DSP终端：②通过红外掌
