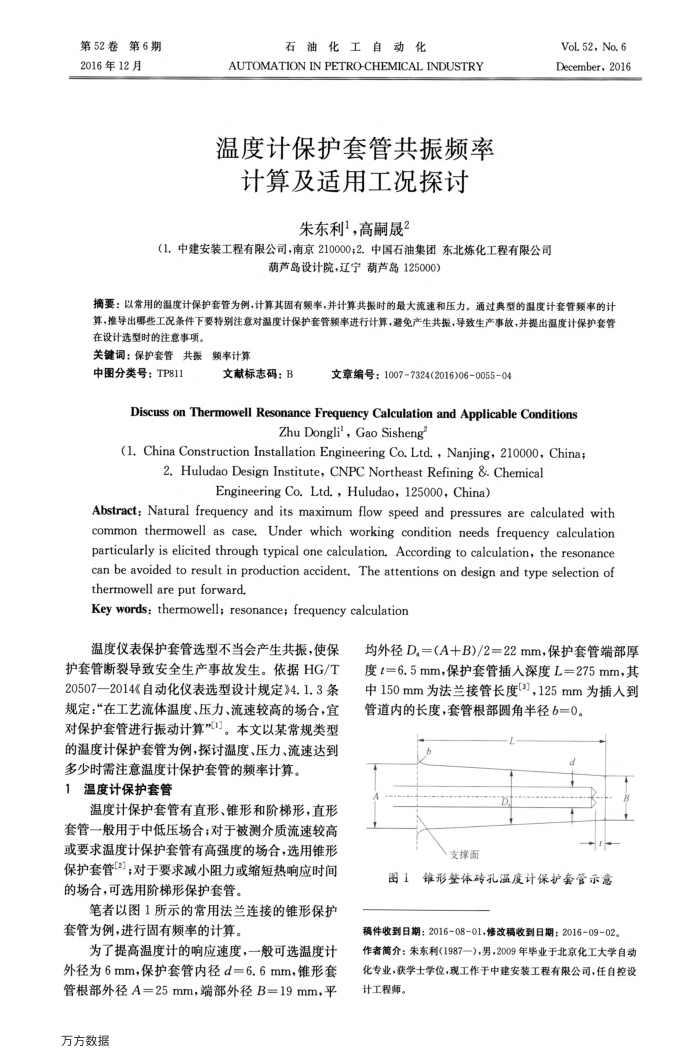

第52卷第6期 2016年12月
石油化工自动化
AUTOMATION IN PETRO-CHEMICAL INDUSTRY 温度计保护套管共振频率计算及适用工况探讨
朱东利1，高嗣晟2
（1.中建安装工程有限公司，南京210000；2.中国石油集团东北炼化工程有限公司
葫芦岛设计院，辽宁葫芦岛125000）
Vol. 52, No, 6 December，2016
摘要：以常用的温度计保护套管为例，计算其固有频率，并计算共振时的最大流速和压力。通过典型的温度计套管频率的计算，推导出哪些工况条件下要特别注意对温度计保护套管额率进行计算，避免产生共振，导效生产事故，并提出温度计保护套管在设计选型时的注意事项。
关键词：保护套管共报频率计算
中图分类号：TP811
文献标志码：B
文章编号：1007-7324(2016)06-0055-04
Discuss on Thermowell Resonance Frequency Calculation and Applicable Conditions
Zhu Dongli', Gao Sisheng
(1.China Construction Installation Engineering Co.Ltd.,Nanjing,210000,China;
2.Huludao Design Institute, CNPC Northeast Refining .Chemical
Engineering Co. Ltd.,Huludao,125000,China)
Abstract: Natural frequency and its maximum flow speed and pressures are calculated with common thermowell as case. Under which working condition needs frequency calculation particularly is elicited through typical one calculation. According to calculation, the resonance can be avoided to result in production accident, The attentions on design and type selection of thermowell are put forward.
Keywords:thermowell;resonance;frequency calculation
温度仪表保护套管选型不当会产生共振，使保护套管断裂导致安全生产事故发生。依据HG/T 20507—2014《自动化仪表选型设计规定》4.1.3条规定；“在工艺流体温度、压力、流速较高的场合，宜对保护套管进行振动计算"。本文以某常规类型的温度计保护套管为例，探讨温度、压力、流速达到
多少时需注意温度计保护套管的频率计算。 1温度计保护套管
温度计保护套管有直形、锥形和阶梯形，直形套管一般用于中低压场合；对于被测介质流速较高或要求温度计保护套管有高强度的场合，选用锥形保护套管[，对于要求减小阻力或缩短热响应时间的场合，可选用阶梯形保护套管。
笔者以图1所示的常用法兰连接的锥形保护套管为例，进行固有频率的计算。
为了提高温度计的响应速度，一般可选温度计外径为6mm，保护套管内径d=6.6mm，锥形套管根部外径A=25mm，端部外径B=19mm，平
万方数据
均外径D,=（A十B)/2=22mm，保护套管端部厚度t=6.5mm，保护套管插入深度L=275mm，其中150mm为法兰接管长度[3]，125mm为插人到管道内的长度，套管根部圆角半径6=0。
支撑面
图1维形整体砖孔温度计保护套管示意
稿件收到日期：2016-08-01，修改稿收到日期：2016-09-02。作者简介：宋东利(1987—)，男，2009年毕业于北京化工大学自动化专业，获学士学位，现工作于中建安装工程有限公司，任自控设计工程师。
