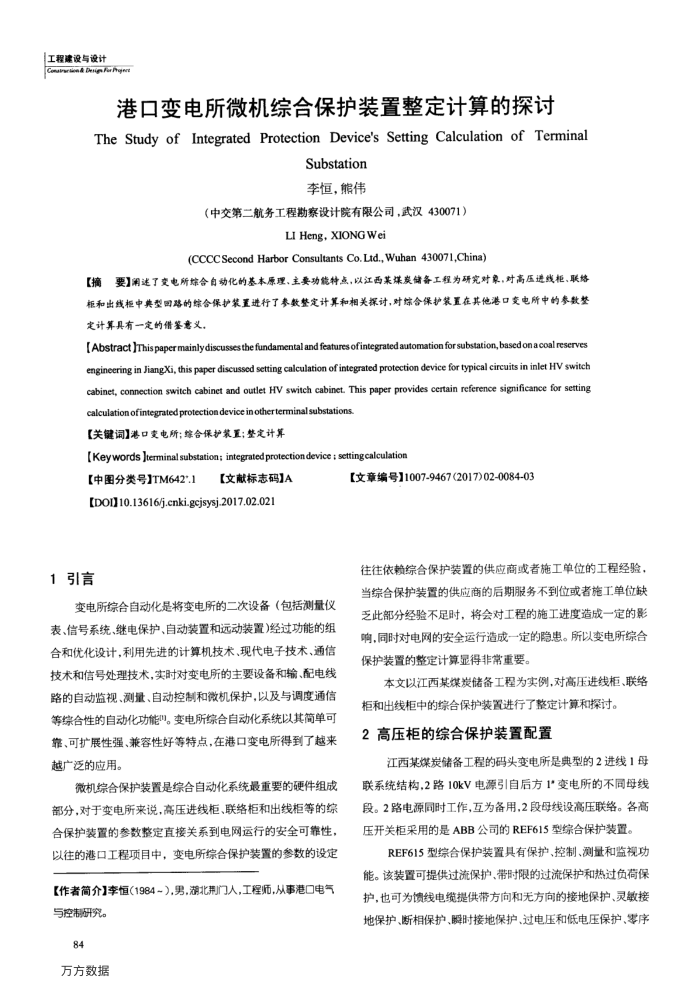

港口变电所微机综合保护装置整定计算的探讨
The Study of Integrated Protection Device's Setting Calculation of Terminal
Substation 李恒，熊伟
（中交第二航务工程勘察设计院有限公司，武汉430071）
LI Heng, XIONG Wei
(CCCC Second Harbor Consultants Co. Ltd., Wuhan 430071,China)
柜和出线柜中典型回路的综合保护装置进行了参数整定计算和相关探讨，对综合保护装置在其他港口变电所中的参数整定计算具有一定的借鉴意义。
[Abstract ]Thispapermainlydiscussesthefundamentalandfeatures ofintegrated automationforsubstation,basedonacoalreserves engineering in JiangXi, this paper discussed setting calculation of integrated protection device for typical circuits in inlet HV switch cabinet, connection switch cabinet and outlet HV switch cabinet, This paper provides certain reference significance for setting
calculation ofintegrated protection device in otherterminalsubstations【关键词】港口支电所；综合保护款置；整定计算
[Keywords Jterminal substation; integrated protection device; settingcalculation
【中图分类号]TM642°.1
[文献标志码]A
[DOI]10.13616/j.cnki-gcjsysj.2017.02.021
1引言
变电所综合自动化是将变电所的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置)经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实时对变电所的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能"。变电所综合自动化系统以其简单可靠、可扩展性强、兼容性好等特点，在港口变电所得到了越来越广泛的应用。
微机综合保护装置是综合自动化系统最重要的硬件组成部分，对于变电所来说，高压进线柜、联络柜和出线柜等的综合保护装置的参数整定直接关系到电网运行的安全可靠性，以往的港口工程项目中，变电所综合保护装置的参数的设定
【作者简介】李恒（1984~），男，湖北荆门人，工程师，从事港口电气与控制研究。
84
万方数据
【文章编号】1007-9467(2017)02-0084-03
往往依赖综合保护装置的供应商或者施工单位的工程经验，当综合保护装置的供应商的后期服务不到位或者施工单位缺乏此部分经验不足时，将会对工程的施工进度造成一定的影响，同时对电网的安全运行造成一定的隐患。所以变电所综合保护装置的整定计算显得非常重要。
本文以江西某煤炭储备工程为实例，对高压进线柜、联络
柜和出线柜中的综合保护装置进行了整定计算和探讨。 2高压柜的综合保护装置配置
江西某煤炭储备工程的码头变电所是典型的2进线1母联系统结构，2路10kV电源引自后方1'变电所的不同母线段。2路电源同时工作，互为备用，2段母线设高压联络。各高压开关柜采用的是ABB公司的REF615型综合保护装置。
REF615型综合保护装置具有保护、控制、测量和监视功能。该装置可提供过流保护、带时限的过流保护和热过负荷保护，也可为馈线电缆提供带方向和无方向的接地保护、灵敏接地保护、断相保护、瞬时接地保护、过电压和低电压保护、零序
