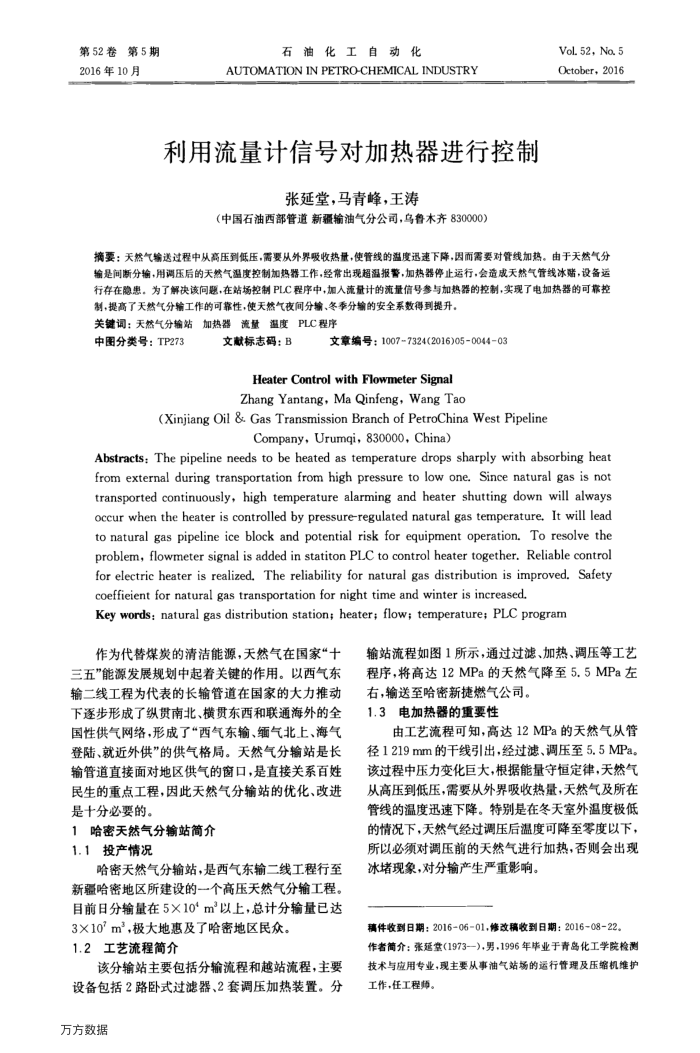

利用流量计信号对加热器进行控制
张延堂，马青峰，王涛
（中国石油西部管道新疆输油气分公司，乌鲁木齐830000)
Vol. 52, No. 5 October，2016
摘要：天然气编送过程中从高压到低压，需要从外界吸收热量，使管线的温度迅速下降，因而需要对管线加热。由于天然气分输是间断分输，用调压后的天然气温度控制加热器工作，经常出现超温报警，加热器停止运行，会造成天然气管线冰赌，设备运行存在隐患。为了解决该间题，在站场控制PLC程序中，加人流量计的流量信号参与加热器的控制，实现了电加热器的可靠控
制，提高了天然气分输工作的可靠性，使天然气夜间分输、冬季分输的安全系数得到提升。关键调：天然气分输站加热器流量温度PLC程序
中图分类号：TP273
文献标志码：B
文章编号：1007-7324(2016)05-0044-03
Heater Control with Flowmeter Signal Zhang Yantang,Ma Qinfeng,Wang Tao
(Xinjiang Oil & Gas Transmission Branch of PetroChina West Pipeline
Company，Urumqi，830000,China)
Abstracts: The pipeline needs to be heated as temperature drops sharply with absorbing heat from external during transportation from high pressure to low one.Since natural gas is not transported continuously, high temperature alarming and heater shutting down will always occur when the heater is controlled by pressure-regulated natural gas temperature. It will lead to natural gas pipeline ice block and potential risk for equipment operation. To resolve the problem,flowmeter signal is added in statiton PLC to control heater together.Reliable control for electric heater is realized. The reliability for natural gas distribution is improved.Safety coeffieient for natural gas transportation for night time and winter is increased.
Key words: natural gas distribution station; heater; flow; temperature; PLC program
作为代替煤炭的清洁能源，天然气在国家“十三五”能源发展规划中起着关键的作用。以西气东输二线工程为代表的长输管道在国家的大力推动下逐步形成了纵贯南北、横贯东西和联通海外的全国性供气网络，形成了“西气东输、缅气北上、海气登陆、就近外供”的供气格局。天然气分输站是长输管道直接面对地区供气的窗口，是直接关系百姓民生的重点工程，因此天然气分输站的优化、改进是十分必要的。
哈密天然气分输站简介 1
1.1投产情况
哈密天然气分输站，是西气东输二线工程行至新疆哈密地区所建设的一个高压天然气分输工程。目前日分输量在5X10m以上，总计分输量已达
310"m，极大地惠及了哈密地区民众。 1.2工艺流程简介
该分输站主要包括分输流程和越站流程，主要设备包括2路卧式过滤器、2套调压加热装置。分万方数据
输站流程如图1所示，通过过滤、加热、调压等工艺程序，将高达12MPa的天然气降至5.5MPa左
右，输送至哈密新捷燃气公司。 1.3电加热器的重要性
由工艺流程可知，高达12MPa的天然气从管径1219mm的干线引出，经过滤、调压至5.5MPa。该过程中压力变化巨大，根据能量守恒定律，天然气从高压到低压，需要从外界吸收热量，天然气及所在管线的温度迅速下降。特别是在冬天室外温度极低的情况下，天然气经过调压后温度可降至零度以下，所以必须对调压前的天然气进行加热，否则会出现冰堵现象，对分输产生严重影响。
