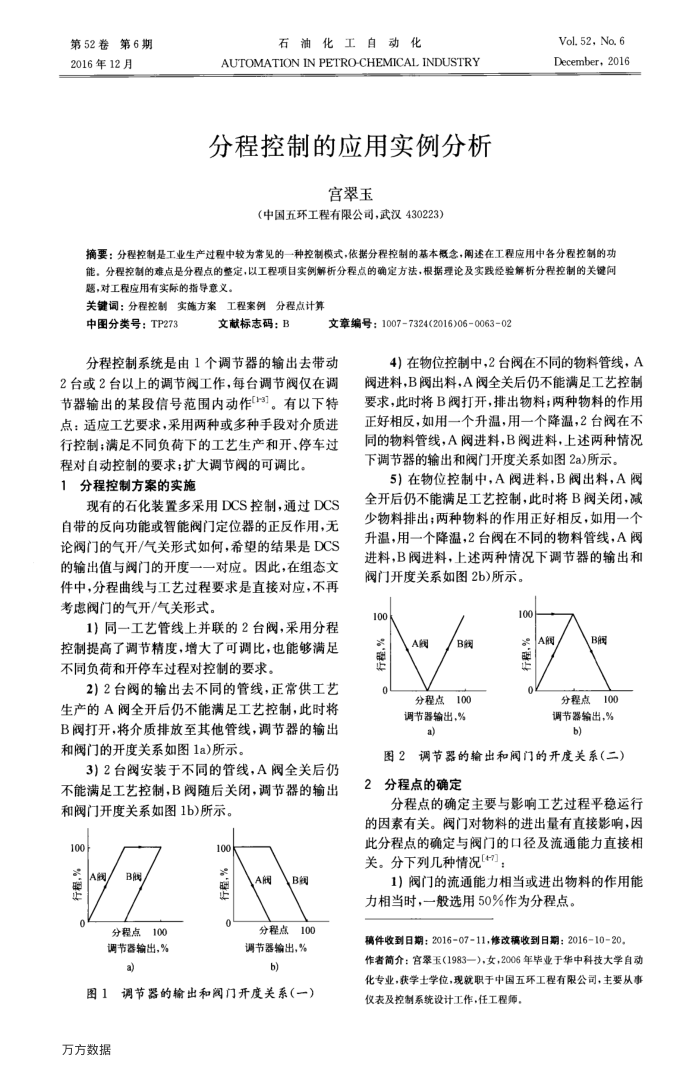

第52卷第6期 2016年12月
石油化工自动化
AUTOMATION IN PETRO-CHEMICAL INDUSTRY 分程控制的应用实例分析
宫翠玉
（中国五环工程有限公司，武汉430223）
Vol. 52, No. 6 December，2016
摘要：分程控制是工业生产过程中较为常见的一种控制模式，依据分程控制的基本概念，述在工程应用中各分程控制的功能。分程控制的难点是分程点的整定，以工程项目实例解析分程点的确定方法，根据理论及实践经验解析分程控制的关键间
题，对工程应用有实际的指导意义。关键词：分程控制实施方案
工程案例分程点计算
中图分类号：TP273
文献标志码：B
文章编号：10077324(2016)060063-02
分程控制系统是由1个调节器的输出去带动 2台或2台以上的调节阀工作，每台调节阀仅在调节器输出的某段信号范围内动作[3]。有以下特点：适应工艺要求，采用两种或多种手段对介质进行控制；满足不同负荷下的工艺生产和开、停车过程对自动控制的要求；扩大调节阀的可调比。
分程控制方案的实施
现有的石化装置多采用DCS控制，通过DCS 自带的反向功能或智能阀门定位器的正反作用，无论阀门的气开/气关形式如何，希望的结果是DCS 的输出值与阅门的开度一一对应。因此，在组态文件中，分程曲线与工艺过程要求是直接对应，不再考虑阀门的气开/气关形式。
1）同一工艺管线上并联的2台阀，采用分程控制提高了调节精度，增大了可调比，也能够满足不同负荷和开停车过程对控制的要求。
2）2台阀的输出去不同的管线，正常供工艺生产的A阀全开后仍不能满足工艺控制：此时将 B阀打开，将介质排放至其他管线，调节器的输出和阀门的开度关系如图1a)所示，
3）2台阀安装于不同的管线，A阀全关后仍不能满足工艺控制，B阀随后关闭，调节器的输出和阀门开度关系如图1b)所示。
100
A阀行程，
B阔
分程点100 调节器输出，% a)
图1 万方数据
100
行程，
A阔
B阀
分程点100 调节器输出，%
b)
调节器的输出和阅门开度关系（一）
4）在物位控制中，2台阀在不同的物料管线，A 阀进料，B阀出料，A阀全关后仍不能满足工艺控制要求，此时将B阀打开，排出物料；两种物料的作用正好相反，如用一个升温，用一个降温，2台阀在不同的物料管线，A阀进料，B阀进料，上述两种情况下调节器的输出和阀门开度关系如图2a)所示。
5）在物位控制中，A阀进料，B阀出料，A阀全开后仍不能满足工艺控制，此时将B阀关闭，减少物料排出；两种物料的作用正好相反，如用一个升温，用一个降温，2台阀在不同的物料管线，A阀进料，B阀进料，上述两种情况下调节器的输出利阀门开度关系如图2b)所示。
100 行程，
A阀
B淘
分程点100 调节器输出，%
a)
100
B阀
A
分程点100 调节器输出，%
b)
图2调节器的输出和阀门的开度关系（二)
分程点的确定 2
分程点的确定主要与影响工艺过程平稳运行的因素有关。阀门对物料的进出量有直接影响，因此分程点的确定与阀门的口径及流通能力直接相关。分下列几种情况4汀：
1）阀门的流通能力相当或进出物料的作用能力相当时，一般选用50%作为分程点。
稿件收到日期：2016-07-11，修改稿收到日期：2016-10-20。
作者简介：宫翠玉（1983一），女，2006年毕业于华中科技大学自动化专业，获学士学位，现就职于中国五环工程有限公司，主要从事仪表及控制系统设计工作，任工程师，
