0

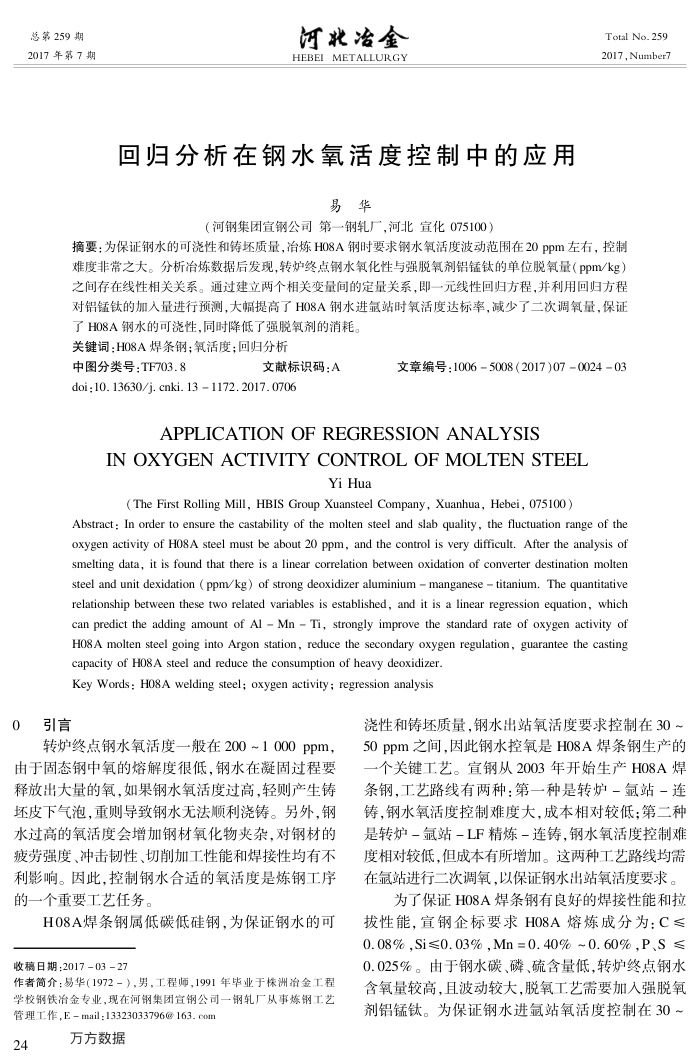

总第259期 2017年第7期
河北冶金 HEBEIMETALLURGY
回归分析在钢水氧活度控制中的应用
易华
（河钢集团宣钢公司第一钢轧厂，河北宣化075100）
Total No. 259 2017,Number7
摘要：为保证钢水的可浇性和铸坏质量，冶炼H08A钢时要求钢水氧活度波动范围在20Ppm左右，控制难度非常之大。分析冶炼数据后发现，转炉终点钢水氧化性与强脱氧剂铝锰钛的单位脱氧量（Ppm/kg）之间存在线性相关关系。通过建立两个相关变量间的定量关系，即一元线性回归方程，并利用回归方程对铝锰钛的加人量进行预测，大幅提高了H08A钢水进氩站时氧活度达标率，减少了二次调氧量，保证
了H08A钢水的可浇性，同时降低了强脱氧剂的消耗。关键词：H08A焊条钢；氧活度；回归分析
中图分类号：TF703.8
文献标识码：A
doi:10. 13630/j. cnki. 13 1172.2017.0706
文章编号：10065008（2017)07002403
APPLICATIONOFREGRESSIONANALYSIS
INOXYGENACTIVITYCONTROLOFMOLTENSTEEL
YiHua
(The First Rolling Mill, HBIS Group Xuansteel Company,Xuanhua,Hebei, 075100)
Abstract: In order to ensure the castability of the molten steel and slab quality, the fluctuation range of the oxygen activity of H08A steel must be about 20 ppm, and the control is very difficult. After the analysis of smelting data, it is found that there is a linear correlation between oxidation of converter destination molten steel and unit dexidation (ppm/kg) of strong deoxidizer aluminium manganese titanium. The quantitative relationship between these two related variables is established, and it is a linear regression equation, which can predict the adding amount of Al Mn - Ti, strongly improve the standard rate of oxygen activity of Ho8A molten steel going into Argon station, reduce the secondary oxygen regulation, guarantee the casting
capacity of Ho8A steel and reduce the consumption of heavy deoxidizer. Key Words : H08A welding steel; oxygen activity ; regression analysis
引言
转炉终点钢水氧活度一般在200~1000ppm，
由于固态钢中氧的熔解度很低，钢水在凝固过程要释放出大量的氧，如果钢水氧活度过高，轻则产生铸环皮下气泡，重则导致钢水无法顺利浇铸。另外，钢水过高的氧活度会增加钢材氧化物夹杂，对钢材的疲劳强度、冲击韧性、切削加工性能和焊接性均有不利影响。因此，控制钢水合适的氧活度是炼钢工序的一个重要工艺任务。
H08A焊条钢属低碳低硅钢，为保证钢水的可收稿日期；2017-03-27
作者简介：易华（1972－），男，工程师，1991年毕业于株洲冶金工程学校钢铁冶金专业，现在河钢集团宣钢公司一钢轧厂从事炼钢工艺管理工作，Email;13323033796@163.com
24
万方数据
浇性和铸坏质量，钢水出站氧活度要求控制在30~ 50Ppm之间，因此钢水控氧是H08A焊条钢生产的一个关键工艺。宜钢从2003年开始生产H08A焊条钢，工艺路线有两种：第一种是转炉-氩站-连铸，钢水氧活度控制难度大，成本相对较低；第二种是转炉一壶站一LF精炼一连铸，钢水氧活度控制难度相对较低，但成本有所增加。这两种工艺路线均需在氩站进行二次调氧，以保证钢水出站氧活度要求
为了保证H08A焊条钢有良好的焊接性能和拉拔性能，宜钢企标要求H08A熔炼成分为：C≤ 0.08%,Si≤0.03%,Mn=0.40%~0.60%,P、S ≤ 0.025%。由于钢水碳、磷、硫含量低，转炉终点钢水含氧量较高，且波动较大，脱氧工艺需要加人强脱氧剂铝锰钛。为保证钢水进氩站氧活度控制在30~
