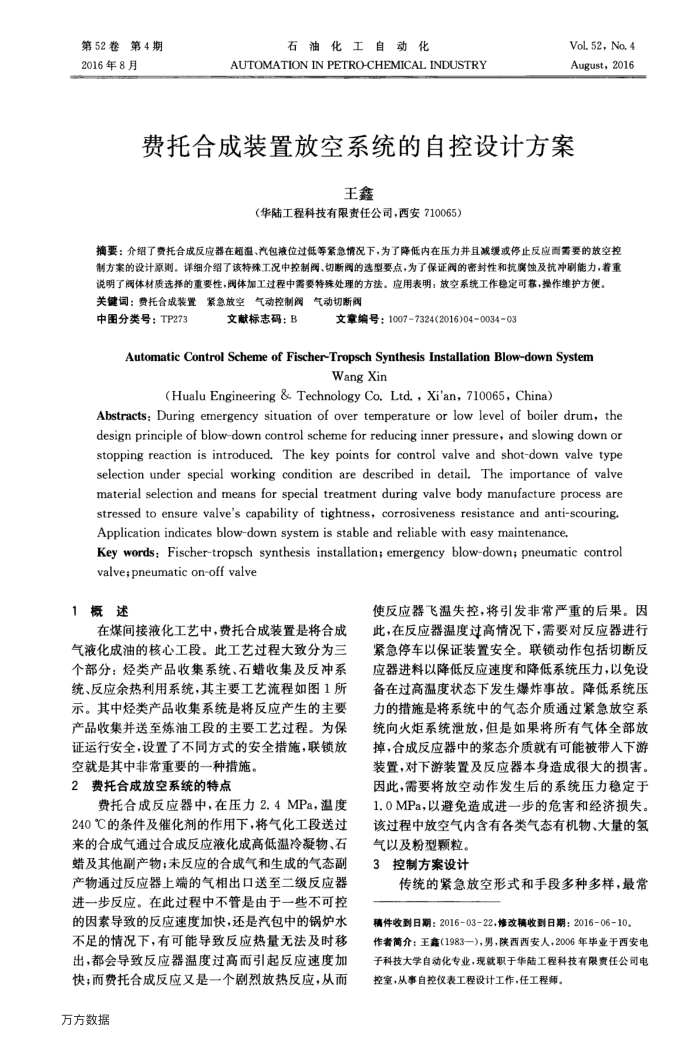

费托合成装置放空系统的自控设计方案
王鑫
（华陆工程科技有限责任公司，西安710065）
摘要：介绍了费托合成反应器在超温、汽包液位过低等紧急情况下，为了降低内在压力并且减缓或停止反应面需要的放空控制方案的设计原则。详细介绍了该特殊工况中控制阀、切断阀的选型要点，为了保证阀的密封性和抗离蚀及抗冲刷能力，着重
说明了阀体材质选择的重要性，阀体加工过程中需要特殊处理的方法。应用表明；放空系统工作稳定可客，操作维护方便。关键词：费托合成装置紧急放空气动控制阀气动切断阀
中图分类号：TP273
文献标志码：B
文章编号：10077324(2016)04-0034-03
Automatic Control Scheme of Fischer-Tropsch Synthesis Installation Blow-down System
WangXin
(Hualu Engineering &.Technology Co. Ltd., Xi'an, 710065, China)
Abstracts: During emergency situation of over temperature or low level of boiler drum, the design principle of blow-down control scheme for reducing inner pressure, and slowing down or stopping reaction is introduced. The key points for control valve and shot-down valve type selection under special working condition are described in detail. The importance of valve material selection and means for special treatment during valve body manufacture process are stressed to ensure valve's capability of tightness, corrosiveness resistance and anti-scouring Application indicates blow-down system is stable and reliable with easy maintenance
Key words:Fischer-tropsch synthesis installation; emergency blow-down; pneumatic control valve;pneumatic on-off valve
1概述
在煤间接液化工艺中，费托合成装置是将合成气液化成油的核心工段。此工艺过程大致分为三个部分：烃类产品收集系统、石蜡收集及反冲系统、反应余热利用系统，其主要工艺流程如图1所示。其中烃类产品收集系统是将反应产生的主要产品收集并送至炼油工段的主要工艺过程。为保证运行安全，设置了不同方式的安全措施，联锁放空就是其中非常重要的一种措施。
费托合成放空系统的特点 2
费托合成反应器中，在压力2.4MPa，温度 240℃的条件及催化剂的作用下，将气化工段送过来的合成气通过合成反应液化成高低温冷凝物、石蜡及其他副产物；未反应的合成气和生成的气态副产物通过反应器上端的气相出口送至二级反应器进一步反应。在此过程中不管是由于一些不可控的因素导致的反应速度加快，还是汽包中的锅炉水不足的情况下，有可能导致反应热量无法及时移出，都会导致反应器温度过高而引起反应速度加快；而费托合成反应又是一个剧烈放热反应，从而
万方数据
使反应器飞温失控，将引发非常严重的后果。因此，在反应器温度过高情况下，需要对反应器进行紧急停车以保证装置安全。联锁动作包括切断反应器进料以降低反应速度和降低系统压力，以免设备在过高温度状态下发生爆炸事故。降低系统压力的措施是将系统中的气态介质通过紧急放空系统向火炬系统泄放，但是如果将所有气体全部放掉，合成反应器中的浆态介质就有可能被带入下游装置，对下游装置及反应器本身造成很大的损害。因此，需要将放空动作发生后的系统压力稳定于 1.0MPa，以避免造成进一步的危害和经济损失。该过程中放空气内含有各类气态有机物、大量的氢
气以及粉型颗粒。 3控制方案设计
传统的紧急放空形式和手段多种多样，最常
