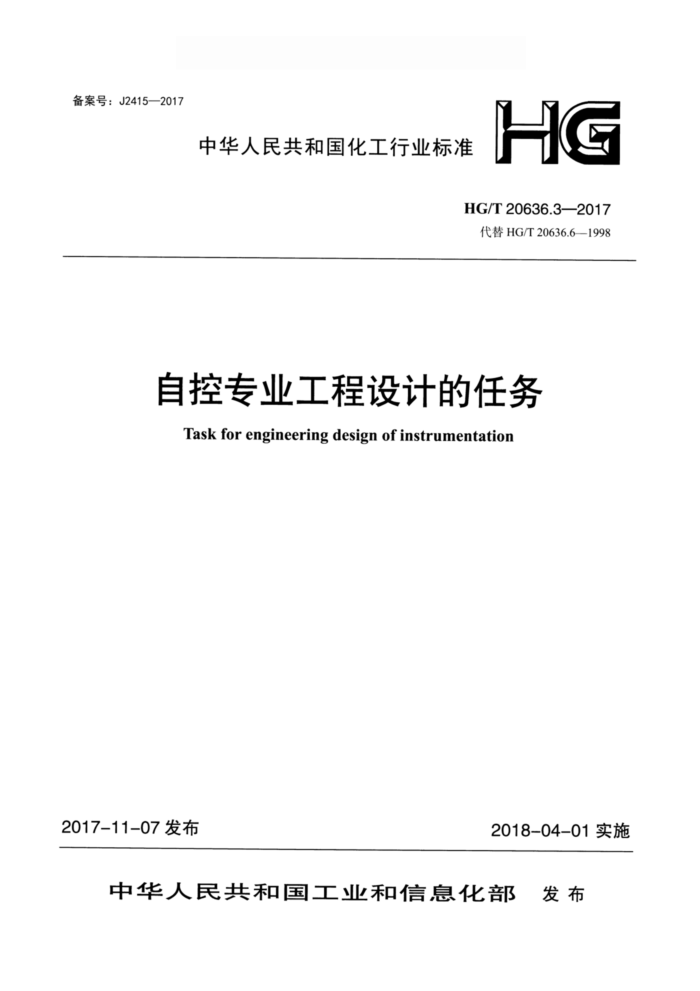

备案号：J2415—2017
HG
中华人民共和国化工行业标准
HG/T20636.3—2017
代替HG/T20636.6—1998
自控专业工程设计的任务 Task for engineering design of instrumentation
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部 发布 前言
本标准是根据工业和信息化部《关于印发2012年第四批工业行业标准制修订计划的通知》（工信厅科【2012】252号文）的要求，由中国石油和化工勘察设计协会为主编部门，中国成达工程有限公司为主编单位，在原行业标准《自控专业工程设计的任务》HG/T20636.6一1998的基础上修订完成。
本标准自实施之日起代替《自控专业工程设计的任务》HG/T20636.6一1998。 本标准在修订过程中，修编组进行了广泛的调查研究，认真总结和吸收了我国石油化工行业的
实践经验，参考了有关国外先进标准，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。
本标准共分6章，主要技术内容为：1工艺包设计，2基础工程设计，3仪表及安装材料采购， 4详细工程设计，5设计评审和设计验证。
本标准与HG/T20636.6一1998相比，主要变化如下： 1.增加了工艺包阶段的任务； 2.基础工程设计阶段修改了“一般规定”章节； 3.基础工程设计阶段增加了“参加HAZOP分析、SIL分析和SIS系统设计”章节； 4．仪表及安装材料采购章节修改了技术评审、技术协议以及验收等部分； 5.修改了设计文件的组成。 本标准由工业和信息化部负责管理，由中国石油和化工勘察设计协会负责日常管理，由全国化
工自控设计技术中心站负责具体技术内容的解释。在执行过程中如有意见和建议，请与全国化工自控设计技术中心站联系（地址：上海市中山南二路1089号徐汇苑大厦12楼；邮编：200030；电话： 021-64578936），以供今后修订时参考。
本标准主编单位、主要起草人和主要审查人：主编单位：中国成达工程有限公司主要起草人：曾裕玲孟海亮朱杰主要审查人：孙建文 马恒平张晋红梁达于锋王同尧陈鹏张泰松
王发兵李冰黄源 王秋红 张同科 何联合 王卫林陈曼杜或周江萍孙菊霞
57 1 总 则
1.0.1本标准对化工行业自控专业工程设计阶段的各项工作任务做出程序化、规范化的作业规定以保证自控专业的设计质量和提高设计工作效率。设计阶段原则上划分为工艺包设计阶段、基础工程设计阶段和详细工程设计阶段。 1.0. 2 2本标准适用于化工行业自控专业的工程设计。 1.0. 3 自控专业工程设计的任务除应符合本标准的规定外，还应符合国家现行有关标准的规定
59 2工艺包设计
2.1一般规定
工艺包是指专利技术提供方针对某种工艺技术给出的比较系统的指导性流程、设备以及相关的工艺参数等资料，是工程设计的基本依据。工艺包主要包括工艺流程、设计基础数据、工艺操作参数、关键的工艺计算、工艺设备数据等。
2.2参加工艺方案审查会并配合系统专业完成管道仪表流程图（P&ID）
2.2.1自控专业宜根据工艺专业提交的工艺流程图（PFD）、物料平衡表、工艺控制要求或者齐全的仪表条件表等配合工艺绘制工艺控制图。 2.2.2自控专业参加工艺方案审查会，既审查工艺技术方案，也审查包括工艺、系统专业和自控专业在内的有关专业的技术方案；审查会纪要应为各专业的设计输入条件。 2.2.3在系统专业提交的P&ID上，自控专业应审查主要的控制、联锁回路设置的合理性，仪表功能代号的准确性，与系统专业共同完成P&ID。
2.3编制工艺包设计文件
2.3.1自控专业工艺包设计阶段应完成下列主要任务：
1仪表索引； 2主要仪表数据表； 3联锁逻辑框图或联锁说明（包括顺控框图或顺控说明）； 4复杂控制回路图（或说明）。
2.3.2工艺包文件的编制应遵照现行行业标准《自控专业工程设计文件的组成和编制》HG/T 20637.1的要求。
60 3基础工程设计
3.1一般规定
3.1.1 工程设计阶段，P&ID应包括下列版次：
1 P&IDA版（初版）； 2 P&IDB版（内审版）； 3 P&IDC版（用户版）； 4 P&IDD版（确认版）； 5 P&IDD1版[HAZOP（危险与可操作性分析）版]； 6 P&IDE版（详1版）； 7 P&IDF版（详2版）；
P&IDG版（施工版）。 基础工程设计阶段为绘制P&IDA、B、C、D、D1版的时期；详细工程设计阶段为绘制P&ID
8
后3版（P&IDE、F、G版）的时期。 3.1.2基础工程设计是在设计合同、批准的总体设计或可行性研究报告、工艺包和设计基础资料等基础上开展的，技术原则、方案、概算等应在基础工程设计阶段确定。基础工程设计文件的深度应能满足用户审查、工程物资采购准备和施工准备、开展详细工程设计的要求；同时应满足供政府审查的“消防设计专篇”“环境保护专篇”“安全设施设计专篇”“职业卫生专篇”“节能专篇”“抗震设防专篇”设计文件的编制要求。
3.2设计开工前的技术准备
3.2.1应根据工艺装置的生产规模、流程特点、操作要求、过程控制方案以及仪表选型等，收集有关设计技术资料、仪表产品说明书、样本等。 3.2.2可到有关化工生产厂、研究单位、制造厂调研，解决先期设计中遗留下来的技术问题
3.3编制仪表设计规定
3.3.1应根据工程项目的特点和现行行业标准《仪表设计规定的编制》HG/T20637.3编制该工程项目的“仪表设计规定”。编制“仪表设计规定”应征求用户意见。 3.3.2 2“仪表设计规定”是工程项目本专业设计的统一规定，设计人员在设计工作中应遵循此规定。
61 3.4编制专业执行计划
3.4.1应根据工程项目的大小、技术特点、主要仪表选型以及现行行业标准《化工装置自控工程设计文件深度规范》HG/T20638编制工程设计文件目录。 3.4.2应根据设计文件的数量估算设计工作量，设计工作量应包括提交与接受设计条件，以及设计评审、设计验证所需用的时间，再根据设计定额估算所需用的人工时。 3.4.3应根据需用的人工时及设计进度要求，编制本专业设计进度表和人力需求计划，组织设计力量，合理安排人力，确保按时完成设计任务。
3.5配合系统专业完成P&IDA版、B版并参加B版内审会
3.5.1自控专业应在系统专业提交的P&IDA版原图上，审查主要检测、控制、联锁系统的设置是否合理可行；仪表功能代号是否准确；完成P&IDA版（初版）。P&IDA版用于有关专业作设备布置、管道走向、特殊管道和管架研究，它是自控专业及其他专业开展基础工程设计的主要依据之一。 3.5.2自控专业应在系统专业提交的P&IDB版原图上，审查全部检测、控制、联锁系统的设置是否齐全；编制仪表回路位号；完成P&IDB版（内审版）。P&IDB版用于设计单位内部审核。 3.5.3自控专业设计、校审人员应参加P&IDB版内审会，主要审查检测、控制、联锁系统的设置及控制方案是否合理、可行。
3.6接受和提交设计条件
3.6.1自控专业应接受工艺专业提交的工艺数据表、设备数据表、报警和联锁等条件表（图）。 3.6.2自控专业应接受系统专业提交的控制阀和流量计数据表，自控专业应核对控制阀和流量计的计算结果，如控制阀的流通能力Cv值（流通系数）、阀的尺寸，孔板流量计的差压范围（量程）以及刻度流量范围，并以此表作为自控专业选择控制阀和流量计的依据。 3.6.3自控专业应接受安全（消防）专业提交的气体探测器和现场报警器条件。 3.6.4自控专业应根据工艺数据表、容器简图绘制仪表容器连接简图，并将此图提交给系统专业、 设备专业。特殊连接情况（如旁通管等）也提交管道专业。 3.6.5自控专业按照用电条件表的要求，应向电气专业提交仪表用电的设计条件，包括电压等级、 容量、UPS蓄电池备用时间等。应向工艺、系统专业提交仪表空气的压力、用量、质量以及仪表空气储罐备用时间等设计条件。 3.6.6自控专业在控制室（包括现场控制室、在线分析仪小屋、现场机柜室）的建筑面积及平面布置确定后，应分别向总图、建筑、结构、电气、暖通、给排水等专业提交控制室的面积、建筑、 照明、空调、通风、上下水的设计条件。接受安全（消防）专业提交的控制室（包括现场控制室、 现场机柜室）抗爆条件。 3.6.7自控专业应根据工艺专业提出的设备布置图以及管道（布置）专业的管廊、管架建议布置图绘制仪表电缆桥架布置总图，并作为设计条件提交给管道（布置和外管）专业。
