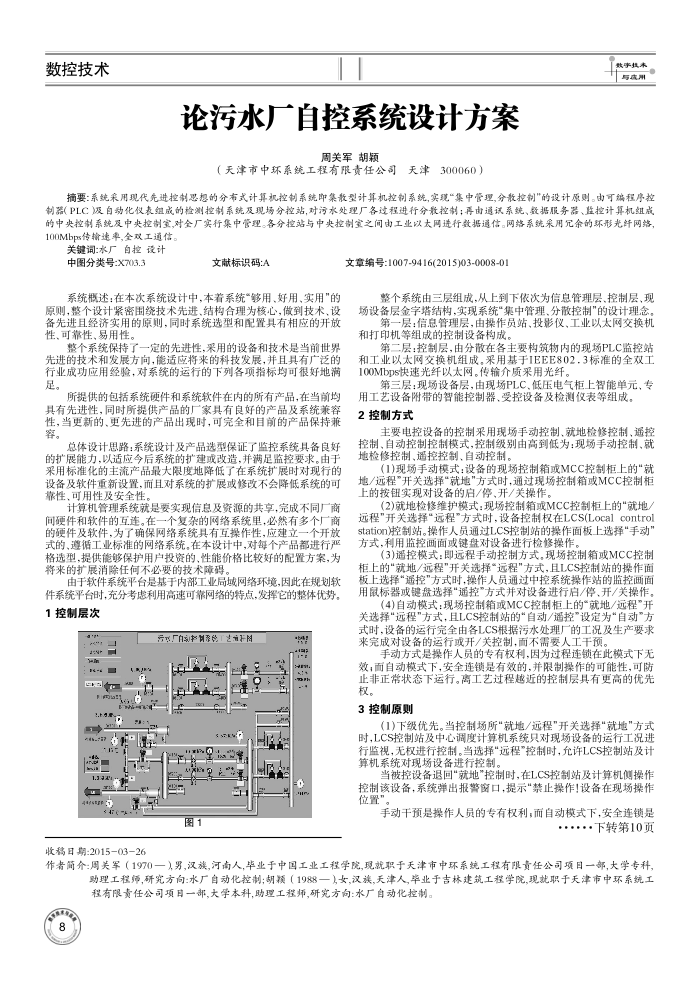

论污水厂自控系统设计方案
周关军胡颖
（天津市中环系统工程有限责任公司天津300060）
数字技本与流用
摘要：系统采用现代先进控制恶想的分市式计算机控制系统仰集散型计算机控制系统,实境“集中管理,分散控制"的设计原则。由可端程序控制器(PLC及自动化仪表组或的检测控制系统及现场分控站，对污水处理厂各过程进行分数控制：再由通试系统、数据服务器、监控计算机组成的中央控制系统及中央控制室，对全厂实行集中管理。各分控站与中央控制室之间由工业以太网进行数据通信。网络系统采用余的环形光纤网络， 100Mbps传输速率，全双工通信。
关键词：水厂自控设计
中图分类号:X703.3
文献标识码：A
系统概述：在本次系统设计中，本着系统“够用、好用、实用“的原则，整个设计紧密围绕技术先进、结构合理为核心，做到技术、设备先进且经济实用的原则，同时系统选型和配置具有相应的开放性、可靠性、易用性。
整个系统保持了一定的先进性，采用的设备和技术是当前世界先进的技术和发展方向，能适应将来的科技发展，并且具有广泛的行业成功应用经验，对系统的运行的下列各项指标均可很好地满足。
所提供的包括系统硬件和系统软件在内的所有产品，在当前均具有先进性，同时所提供产品的厂家具有良好的产品及系统兼容性，当更新的、更先进的产品出现时，可完全和目前的产品保持兼容。
总体设计思路：系统设计及产品选型保证了监控系统具备良好的扩展能力，以适应今后系统的扩建或改造，并满足监控要求。由于采用标准化的主流产品最大限度地降低了在系统扩展时对现行的设备及软件重新设置，而且对系统的扩展或修改不会降低系统的可靠性、可用性及安全性
计算机管理系统就是要实现信息及资源的共享，完成不同厂商间硬件和软件的互连。在一个复杂的网络系统里，必然有多个厂商的硬件及软件，为了确保网络系统具有互操作性，应建立一个开放式的、遵循工业标准的网络系统。在本设计中，对每个产品都进行严格选型，提供能够保护用户投资的、性能价格比较好的配置方案，为将来的扩展消除任何不必要的技术障碍
由于软件系统平台是基于内部工业局域网络环境，因此在规划软件系统平台时，充分考患利用高速可靠网络的特点，发挥它的整体优势。 1控制层次
22 mat t±o-
: O/st 6
收移日期：2015-0326
s so 全图1
H
文章编号:1007-9416(2015)03-0008-01
鉴个系统由三层组成，从上到下依次为信息管理层、控制层、现场设备层金字塔结构，实现系统"集中管理、分散控制"的设计理念。
第一层：信息管理层，由操作员站、投影仪，工业以太网交换机和打印机等组成的控制设备构成，
第二层：控制层，由分散在各主要构筑物内的现场PLC监控站和工业以太网交换机组成。采用基于IEEE802.3标准的全双工 100Mbps快速光纤以太网。传输介质采用光纤，
第三层：现场设备层，由现场PLC、低压电气柜上智能单元，专
用工艺设备附带的智能控制器、受控设备及检测仪表等组成。 2控制方式
主要电控设备的控制采用现场手动控制、就地检修控制，遥控控制，自动控制控制模式，控制级别由高到低为：现场手动控制，就地检修控制、遥控控制、自动控制。
(1)现场手动模式：设备的现场控制箱或MCC控制柜上的"就地/远程开关选择"就地"方式时，通过现场控制箱或MCC控制柜上的按钮实现对设备的启/停、开/关操作。
(2)就地检修维护模式：现场控制箱或MCC控制柜上的"就地/ 远程"开关选择"远程"方式时，设备控制权在LCS(Localcontrol station)控制站。操作人员通过LCS控制站的操作面板上选择"手动" 方式，利用监控画面或键盘对设备进行检修操作。
(3)遥控模式：即远程手动控制方式。现场控制箱或MCC控制柜上的“就地/远程"开关选择“远程”方式，且LCS控制站的操作面板上选择“遥控"方式时，操作人员通过中控系统操作站的监控画面用鼠标器或键盘选择“遥控"方式并对设备进行启/停、开/关操作
(4)自动模式：现场控制箱或MCC控制柜上的"就地/远程"开关选择“远程"方式，且LCS控制站的”自动/遥控"设定为“自动"方式时，设备的运行完全由各LCS根据污水处理厂的工况及生产要求来完成对设备的运行或开/关控制：面不需要人工于预
手动方式是操作人员的专有权利，因为过程连锁在此模式下无效，面自动模式下，安全连锁是有效的，并限制操作的可能性，可防止非正常状态下运行。离工艺过程越近的控制层具有更高的优先权
3控制原则
(1)下级优先。当控制场所"就地/远程"开关选择"就地"方式时，LCS控制站及中心调度计算机系统只对现场设备的运行工况进行监视，无权进行控制。当选择远程"控制时，允许LCS控制站及计算机系统对现场设备进行控制。
当被控设备退回“就地“控制时，在LCS控制站及计算机侧操作控制该设备，系统弹出报警窗口，提示"禁止操作！设备在现场操作位置”
手动干预是操作人员的专有权利，而自动模式下，安全连锁是
·..下转第10页
作者简介：周关军（1970一）男汉族，河南人，毕业于申国工业工程学院，现就职于天津市中环系统工程有限责任公司项日一部，大学专科
助理工程师,研究方向：水厂自动化控制；胡预（1988一）女,汉族,天津人毕业于吉林建筑工程学院,现就职于天津市中环系统工程有限责任公司项目一部,大学本科,助理工程师,研究方向：水厂自动化控制
