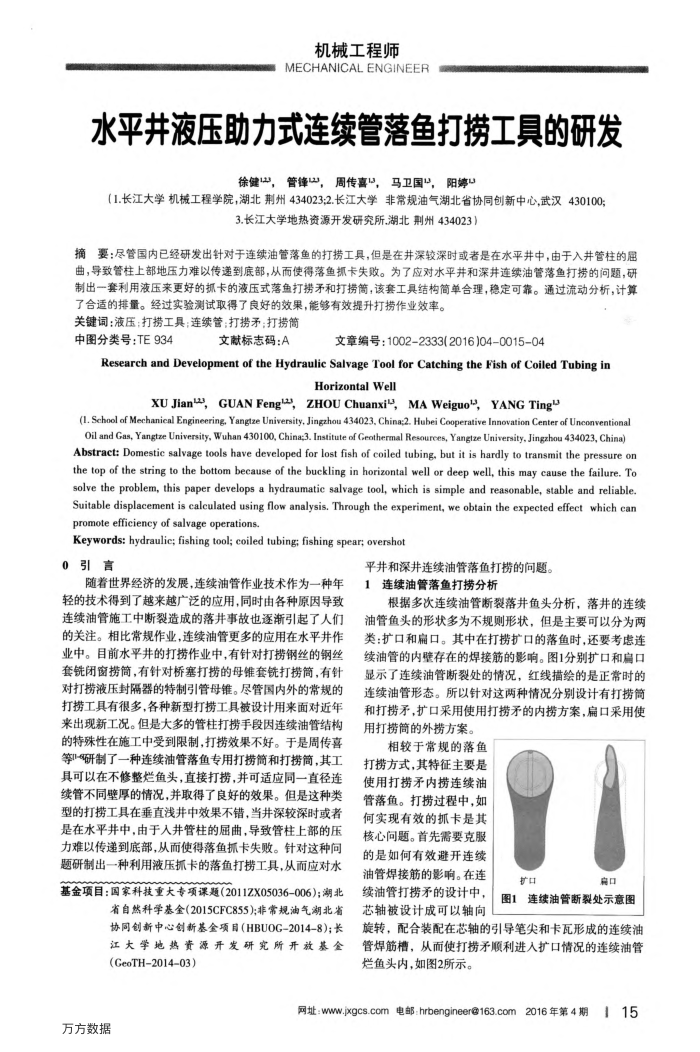

水平井液压助力式连续管落鱼打捞工具的研发
徐健W，管锋W，周传喜"，马卫国"，阳婷
（1.长江大学机械工程学院，湖北荆州434023;2.长江大学非常规油气湖北省协同创新中心，武汉430100；
3.长江大学地热资源开发研究所.湖北荆州434023
摘要：尽管国内已经研发出针对于连续油管落鱼的打捞工具，但是在并深较深时或者是在水平井中，由于入并管柱的届曲，导致管柱上部地压力难以传递到底部，从而使得落鱼抓卡失败。为了应对水平并和深井连续油管落鱼打捞的问题，研制出一套利用液压来更好的抓卡的液压式落鱼打捞矛和打捞筒，该套工具结构简单合理，稳定可靠。通过流动分析，计算
了合适的排量。经过实验测试取得了良好的效果，能够有效提升打捞作业效率。关键词：液压：打捞工具；连续管：打捞矛：打捞筒
中图分类号：TE934
文献标志码：A
文章编号：1002-2333(2016)04-0015-04
Research and Development of the Hydraulic Salvage Tool for Catching the Fish of Coiled Tubing in
Horizontal Well
ZHOUChuanxi",MAWeiguo",YANG Tingu
XUJianw,
GUANFeng,2
(L. School of Mechanical Engineering, Yangtze University, Jingzhou 434023, China;2. Hubei Cooperative Innovation Center of Unconventional Oil and Gas, Yangtze University, Wuhan 430100, China;3, Institute of Geothermal Resources, Yangtze University, Jingzhou 434023, China) o nsad a se o ee s n u oa o e ioo adoaaap areso arenes aaoa e the top of the string to the bottom because of the buckling in horizontal well or deep well, this may cause the failure. To solve the problem, this paper develops a hydraumatic salvage tool, which is simple and reasonable, stable and reliable Suitable displacement is calculated using flow analysis, Through the experiment, we obtain the expected effect which can promote efficiency of salvage operations.
Keywords: hydraulie; fishing tool; eoiled tubing; fishing spear, overshot
0引言
随着世界经济的发展，连续油管作业技术作为一种年轻的技术得到了越来越广泛的应用，同时由各种原因导致连续油管施工中断裂造成的落井事故也逐渐引起了人们的关注。相比常规作业，连续油管更多的应用在水平井作业中。目前水平井的打捞作业中，有针对打捞钢丝的钢丝套铣闭窗捞筒，有针对桥塞打捞的母维套铣打捞筒，有针对打捞液压封隔器的特制引管母维。尽管国内外的常规的打捞工具有很多，各种新型打捞工具被设计用来面对近年来出现新工况。但是大多的管柱打捞手段因连续油管结构的特殊性在施工中受到限制，打捞效果不好。于是周传喜
一种连续油管落鱼专用打捞筒和打捞简，其工
等[-研制了
具可以在不修整烂鱼头，直接打捞，并可适应同一直径连续管不同壁厚的情况，并取得了良好的效果。但是这种类型的打捞工具在垂直浅井中效果不错，当井深较深时或者是在水平井中，由于入井管柱的届曲，导致管柱上部的压力难以传递到底部，从而使得落鱼抓卡失败。针对这种问题研制出一种利用液压抓卡的落鱼打捞工具，从面应对水基金项目：国家科技重大专项课题（2011ZX05036-006)；湖北
省自然科学基全(2015CFC855);非常规油气湖北省协同创新中心创新基金项目（HBUOG-2014-8)；长江大学地热资源开发研究所开放基金(GeoTH201403)
平井和深井连续油管落鱼打捞的问题。
连续油管落鱼打捞分析 1
根据多次连续油管断裂落井鱼头分析，落井的连续油管鱼头的形状多为不规则形状，但是主要可以分为两类：扩口和扁口。其中在打捞扩口的落鱼时，还要考虑连续油管的内壁存在的焊接筋的影响。图1分别扩口和扁口显示了连续油管断裂处的情况，红线描绘的是正常时的连续油管形态。所以针对这两种情况分别设计有打捞筒和打捞矛，扩口采用使用打捞矛的内捞方案，扁口采用使用打捞简的外捞方案。
相较于常规的落鱼打捞方式，其特征主要是使用打捞矛内捞连续油管落鱼。打捞过程中，如何实现有效的抓卡是其核心问题。首先需要克服的是如何有效避开连续
油管焊接筋的影响。在连续油管打捞矛的设计中，芯轴被设计成可以轴向
扩口
扇口
图1连续油管断裂处示意图
旋转，配合装配在芯轴的引导笔尖和卡瓦形成的连续油管焊筋槽，从而使打捞矛顺利进入扩口情况的连续油管烂鱼头内，如图2所示。
