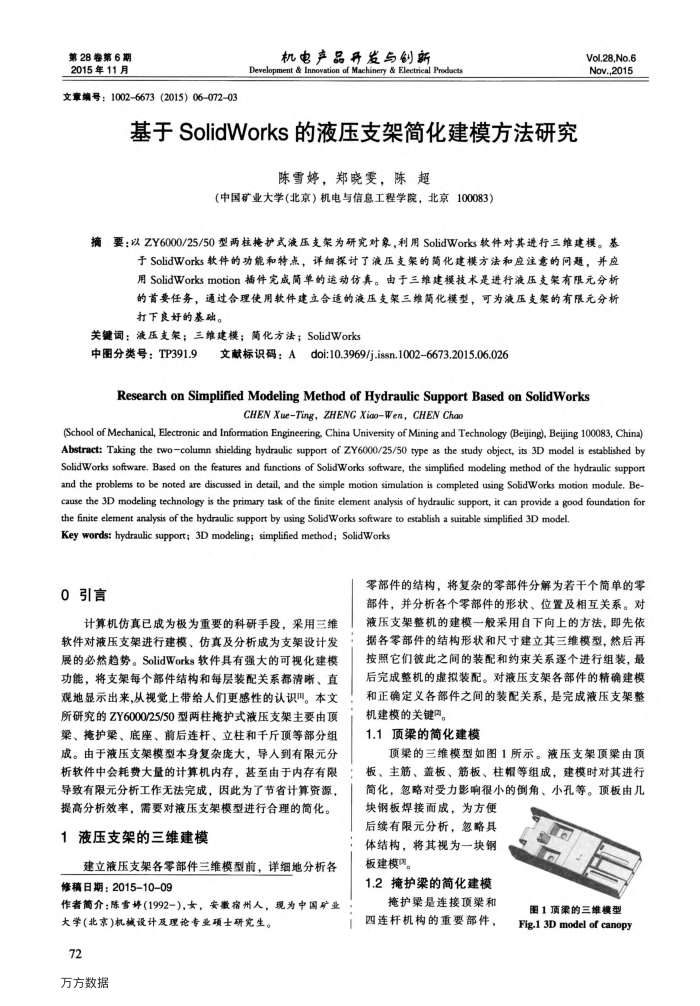

基于SolidWorks的液压支架简化建模方法研究
陈雪婷，郑晓雯，陈超
（中国矿业大学（北京）机电与信息工程学院，北京100083)
Vol.28,No.6 Nov.,2015
摘要：以ZY6000/25/50型两柱掩护式液压支架为研究对象，利用SolidWorks软件对其进行三维建模。基
于SolidWorks软件的功能和特点，详细探讨了液压支架的简化建模方法和应注意的问题，并应用SolidWorksmotion插件完成简单的运动仿真。由于三维建模技术是进行液压支架有限元分析的首要任务，通过合理使用软件建立合适的液压支架三维简化模型，可为液压支架的有限元分析打下良好的基础。
关键词：液压支架；三维建模；篇化方法；SolidWorks
中图分类号：TP391.9
文献标识码：Adoi:10.3969/j.issn.1002-6673.2015.06.026
Research on Simplified Modeling Method of Hydraulic Support Based on SolidWorks
CHEN XueTing,ZHENG XicoWen，CHEN Chao
(School of Mechanical, Electronic and Information Engineering, China University of Mining and Technology (Beijing), Beijing 100083, China) Abstract: Taking the twocolumn shielding hydraulic support of ZY6000/25/50 type as the study object, its 3D model is established by SolidWorks software, Based on the features and functions of SolidWorks software, the simplified modeling method of the hydraulic support and the problems to be noted are discussed in detail, and the simple motion simulation is completed using SolidWorks motion module, Be-sog uogepunog poo8 e apraord uea uodns agnepky jo siskjeue uaa arug ap jo e Areud ap 8oouar Brapo c asne
the finite element analysis of the hydraulic support by using SolidWorks software to establish a suitable simplified 3D model. Key words: hydraulic support; 3D modeling; simplified method; SolidWorks
0引言
计算机真已成为极为重要的科研手段，采用三维软件对液压支架进行建模、仿真及分析成为支架设计发展的必然趋势。SolidWorks软件具有强大的可视化建模功能，将支架每个部件结构和每层装配关系都清晰、直观地显示出来，从视觉上带给人们更感性的认识。本文所研究的ZY6000/25/50型两柱掩护式液压支架主要由顶梁、掩护梁、底座、前后连杆、立柱和千斤顶等部分组成。由于减压支架模型本身复杂庞大，导人到有限元分析软件中会耗费大量的计算机内存，甚至由于内存有限导致有限元分析工作无法完成，因此为了节省计算资源，提高分析效率，需要对液压支架模型进行合理的简化。
1液压支架的三维建模
建立液压支架各零部件三维模型前，详细地分析各修稿日期：2015-10-09
作者简介：陈雪婷(1992-)，女，安徽瘤州人，现为中国矿业
大学(北京)机城设计及理论专业项士研究生。 72
万方数据
零部件的结构，将复杂的零部件分解为若干个简单的零部件，并分析各个零部件的形状、位置及相互关系。对液压支架整机的建模一般采用自下向上的方法，即先依据各零部件的结构形状和尺寸建立其三维模型，然后再按照它们彼此之间的装配和约束关系逐个进行组装，最后完成整机的虚拟装配。对液压支架各部件的精确建模和正确定义各部件之间的装配关系，是完成液压支架整机建模的关键门。
1.1顶梁的简化建模
顶梁的三维模型如图1所示。液压支架顶梁由顶板、主筋、盖板、筋板、柱帽等组成，建模时对其进行简化，忽略对受力影响很小的倒角、小孔等。顶板由几
块钢板焊接面成，为方便后续有限元分析，忽略具体结构，将其视为一块钢板建模冈。
1.2掩护梁的简化建模
掩护梁是连接顶梁和四连杆机构的重要部件，
图1顶梁的三维模型 Fig.1 3D model of canopy
