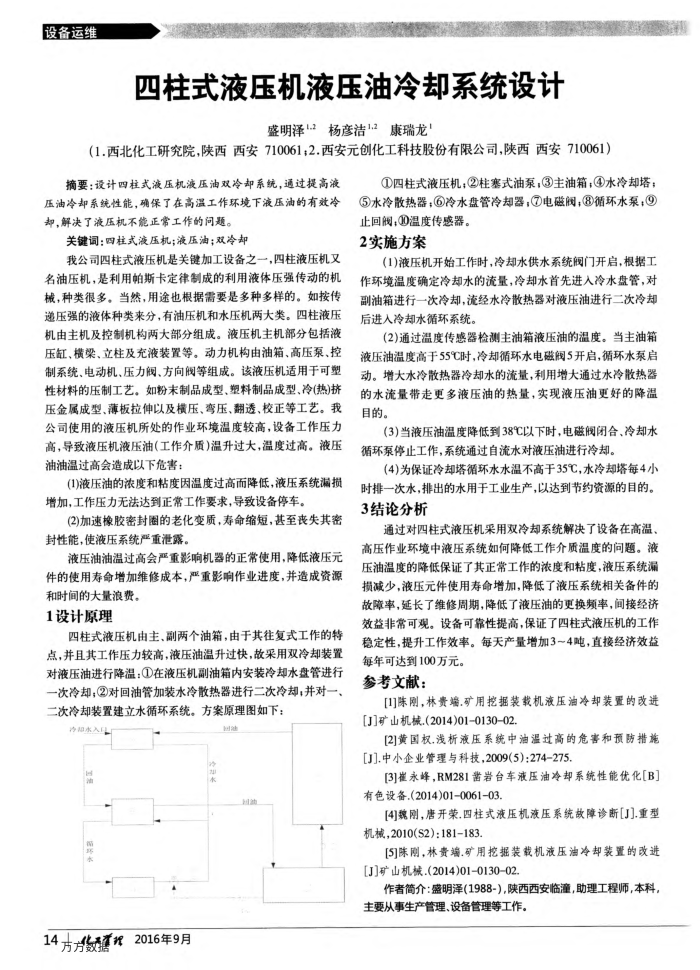

四柱式液压机液压油冷却系统设计
盛明泽1-2杨彦洁1.2康瑞龙
（1.西北化工研究院，陕西西安710061，2.西安元创化工科技股份有限公司.陕西西安710061）
摘要：设计四柱式液压机液压油双冷却系统，通过提高液压油冷却系统性能，确保了在高温工作环境下液压油的有效冷却，解决了液压机不能正常工作的问题。
关键调：四柱式液压机；液压油；双冷却
我公司四柱式液压机是关键加工设备之一，四柱液压机又名油压机，是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。四柱液压机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。该液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷(热)挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。我公司使用的液压机所处的作业环境温度较高，设备工作压力高，导致液压机液压油(工作介质)温升过大，温度过高。液压油油温过高会造成以下危害：
(1)液压油的浓度和粘度因温度过高而降低，液压系统漏损增加，工作压力无法达到正常工作要求，导致设备停车。
(2)加速橡胶密封圈的老化变质，寿命缩短，甚至丧失其密封性能，使液压系统严重泄露。
液压油油温过高会严重影响机器的正常使用，降低液压元件的使用寿命增加维修成本，严重影响作业进度，并造成资源
和时间的大量浪费。 1设计原理
四柱式液压机由主、副两个油箱，由于其往复式工作的特点，并且其工作压力较高，液压油温升过快，故采用双冷却装置对液压油进行降温：①在液压机副油箱内安装冷却水盘管进行一次冷却；②对回油管加装水冷散热器进行二次冷却，并对一二次冷却装置建立水循环系统。方案原理图如下：
la
14方方数疆2016年9月
①四柱式液压机；②柱塞式油泵，③主油箱；④水冷却塔： ③水冷散热器；③冷水盘管冷器，电磁阀；?循环水泵；③
止回阀；?温度传感器。 2实施方案
1)液压机开始工作时，冷却水供水系统阀门开启，根据工作环境温度确定冷却水的流量，冷却水首先进入冷水盘管，对副油箱进行一次冷却，流经水冷散热器对液压油进行二次冷却后进人冷却水循环系统。
(2)通过温度传感器检测主油箱液压油的温度。当主油箱液压油温度高于55℃时，冷却循环水电磁阀5开启，循环水泵启动。增大水冷散热器冷却水的流量，利用增大通过水冷散热器的水流量带走更多液压油的热量，实现液压油更好的降温目的。
(3)当液压油温度降低到38℃以下时，电磁阀闭合、冷却水循环泵停止工作，系统通过自流水对液压油进行冷却。
(4)为保证冷却塔循环水水温不高于35℃，水冷却塔每4小时排一次水，排出的水用于工业生产，以达到节约资源的目的。 3结论分析
通过对四柱式液压机采用双冷却系统解决了设备在高温、高压作业环境中液压系统如何降低工作介质温度的问题。液压油温度的降低保证了其正常工作的浓度和粘度，液压系统漏损减少，液压元件使用寿命增加，降低了液压系统相关备件的故障率，延长了维修周期，降低了液压油的更换频率，间接经济效益非常可观。设备可靠性提高，保证了四柱式液压机的工作稳定性，提升工作效率。每天产量增加3~4吨，直接经济效益
每年可达到100万元。参考文献：
[1]陈刚，林贵端.矿用挖掘装载机液压油冷却装置的改进[J]矿山机械(2014)01-013002.
[2]黄国权.浅析液压系统中油温过高的危害和预防措施[J].中小企业管理与科技,2009(5)：274-275.
[3]崔永峰，RM281凿岩台车液压油冷却系统性能优化[B] 有色设备.(2014)01-0061-03.
[4]刚,唐开荣.四柱式液压机液压系统故障诊断[J].重型机械，2010(S2)：181-183
[5]陈刚，林贵端.矿用挖掘装载机液压油冷却装置的改进[J]矿山机械.(2014)01-013002
作者简介：盛明泽（1988-），陕西西安临潼，助理工程师，本科，主要从事生产管理、设备管理等工作。
