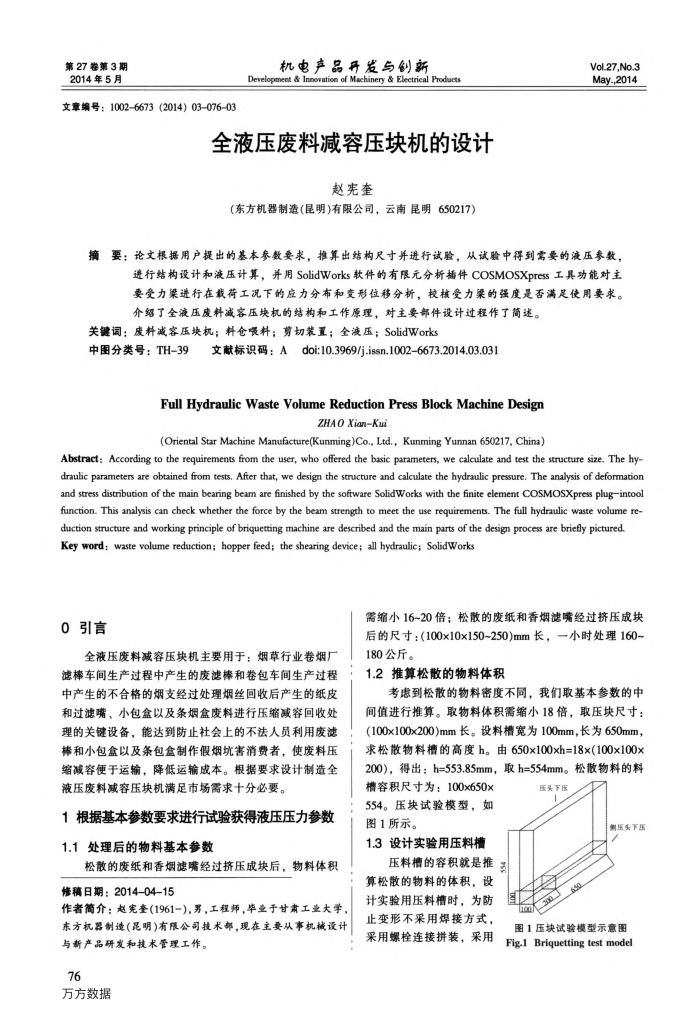

第27卷第3期 2014年5月
文章编号：1002-6673（2014）0307603
机电产品开发与创新
Development & Innovation of Machinery & Electrical Products
全液压废料减容压块机的设计
赵宪奎
(东方机器制造（昆明)有限公司，云南昆明650217)
Vol.27,No.3 May.,2014
摘要：论文根据用户提出的基本参数要求，推算出结构尺寸并进行试验，从试验中得到需要的液压参数，
进行结构设计和液压计算，并用SolidWorks软件的有限元分析插件COSMOSXpress工具功能对主要受力架进行在载荷工况下的应力分布和变形位移分析，校核受力梁的强度是否满足使用要求。介绍了全液压废料减容压块机的结构和工作原理，对主要部件设计过程作了简述。
关键词：废料减容压块机；料仓喂料；剪切装置；全液压；SolidWorks
中图分类号：TH-39
doi:10.3969/j.issn.10026673.2014.03.031
文献标识码：A
Full Hydraulic WasteVolume Reduction Press Block MachineDesign
ZHAOXian-Kua
(Oriental Star Machine Manufacture(Kunming)Co., Ltd., Kunming Yunnan 650217, China)
Abstract: According to the requirements from the user, who offered the basic parameters, we calculate and test the structure size. The hy draulic parameters are obtained from tests. After that, we design the structure and calculate the hydraulic pressure. The analysis of deformation and stress distribution of the main bearing beam are finished by the software SolidWorks with the finite element COSMOSXpress plugintool function. This analysis can check whether the force by the beam strength to meet the use requirements. The full hydraulic waste volume re-duction structure and working principle of briquetting machine are described and the main parts of the design process are briefly pictured. Key word: waste volume reduction; hopper feed; the shearing device; all hydraulic; SolidWorks
0引言
全液压废料减容压块机主要用于：烟草行业卷烟厂滤棒车间生产过程中产生的废滤棒和卷包车间生产过程中产生的不合格的烟支经过处理烟丝回收后产生的纸皮和过滤嘴、小包盒以及条烟盒废料进行压缩减容回收处理的关键设备，能达到防止社会上的不法人员利用废滤和小包盒以及条包盒制作假烟坑害消费者，使废料压缩减容便于运输，降低运输成本。根据要求设计制造全液压废料减容压块机满足市场需求十分必要。
1根据基本参数要求进行试验获得液压压力参数 1.1处理后的物料基本参数
松散的废纸和香烟滤嘴经过挤压成块后，物料体积修稿日期：2014-04-15
作者简介：赵宪奎(1961-)，男，工程师，毕业于甘肃工业大学，东方机器制造(昆明)有限公司技术部，现在主要从事机械设计
与新产品研发和技术管理工作。 76
万方数据
需缩小16~20倍：松散的废纸和香烟滤嘴经过挤压成块后的尺寸：（100x10x150~250)mm长，一小时处理160 180公斤。
1.2推算松散的物料体积
考虑到松散的物料密度不同，我们取基本参数的中间值进行推算。取物料体积需缩小18倍，取压块尺寸：(100x100x200）mm长。设料槽宽为100mm，长为650mm，求松散物料槽的高度h。由650x100xh=18×(100x100x 200），得出：h=553.85mm，取h=554mm。松散物料的料
槽容积尺寸为：100x650x 554。压块试验模型，如图1所示。
1.3设计实验用压料槽
压料槽的容积就是推算松散的物料的体积，设计实验用压料槽时，为防止变形不采用焊接方式，采用螺栓连接拼装，采用
医头下压
侧压头下压
图1压块试验模型示意图 Fig.1 Briquetting test model
