第46卷第1期 2017年1月
经验交流
文章编号：1000-7466(2017)01-0074-05
油化
PETRO-CHEMICAL EQUIPMENT
Vol. 46No.1
Jan. 2017

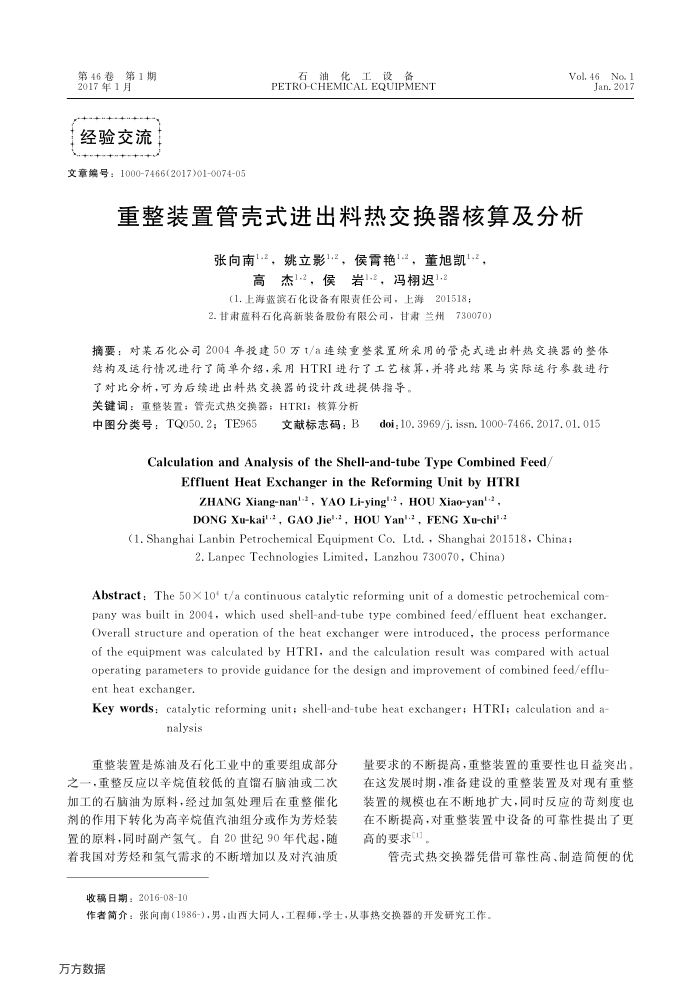

重整装置管壳式进出料热交换器核算及分析
张向南1.2，姚立影1.2，侯霄艳1.2，董旭凯1.2，
高杰1-2，侯岩1-2，冯棚迟12
（1.上海蓝滨石化设备有限责任公司，上海201518；
2.甘肃科石化高新装备股份有限公司，甘肃兰州730070）
摘要：对某石化公司2004年投建50万t/a连续重整装置所采用的管壳式进出料热交换器的整体结构及适行情况进行了简单介绍，采用HTRI进行了工艺核算，并将此结果与实际运行参数进行
了对比分析，可为后续进出料热交换器的设计改进提供指导。关键词：重整装置；管壳式热交换器；HTRI；核算分析
中图分类号：TQ050.2；TE965
文献标志码：B
doi:10. 3969/j. issn. 10007466. 2017. 01. 015
Calculation and Analysis of the Shell-and-tube Type Combined Feed/
Effluent Heat Exchanger in the Reforming Unit by HTRI ZHANG Xiang-nan'-, YAO Li-ying'2, HOU Xiao-yan'-2, DONG Xu-kai', GAO Jie., HOU Yan, FENG Xu-chil.
(1. Shanghai Lanbin Petrochemical Equipment Co. Ltd. , Shanghai 201518, China;
2. Lanpec Technologies Limited, Lanzhou 730070, China)
Abstract: The 5o X 1o* t/a continuous catalytic reforming unit of a domestic petrochemical com pany was built in 2o04, which used shell-and-tube type combined feed/effluent heat exchanger. Overall structure and operation of the heat exchanger were introduced, the process performance of the equipment was calculated by HTRI, and the calculation result was compared with actual operating parameters to provide guidance for the design and improvement of combined feed/efflu ent heat exchanger.
Key words: catalytic reforming unit; shell-and-tube heat exchanger; HTRI; calculation and a-
nalysis
重整装置是炼油及石化工业中的重要组成部分
之一，重整反应以辛烧值较低的直留石脑油或二次加工的石脑油为原料，经过加氢处理后在重整催化剂的作用下转化为高辛烷值汽油组分或作为芳烃装置的原料，同时副产氢气。自20世纪90年代起，随着我国对芳烃和氢气需求的不断增加以及对汽油质
收稿日期：2016-08-10
量要求的不断提高，重整装置的重要性也日益突出，在这发展时期，准备建设的重整装置及对现有重整装置的规模也在不断地扩大，同时反应的苛刻度也在不断提高，对重整装置中设备的可靠性提出了更高的要求。
管壳式热交换器凭借可靠性高、制造简便的优
作者简介：张向南（1986-)，男，山西大同人，工程师，学士，从事热交换器的开发研究工作。万方数据
