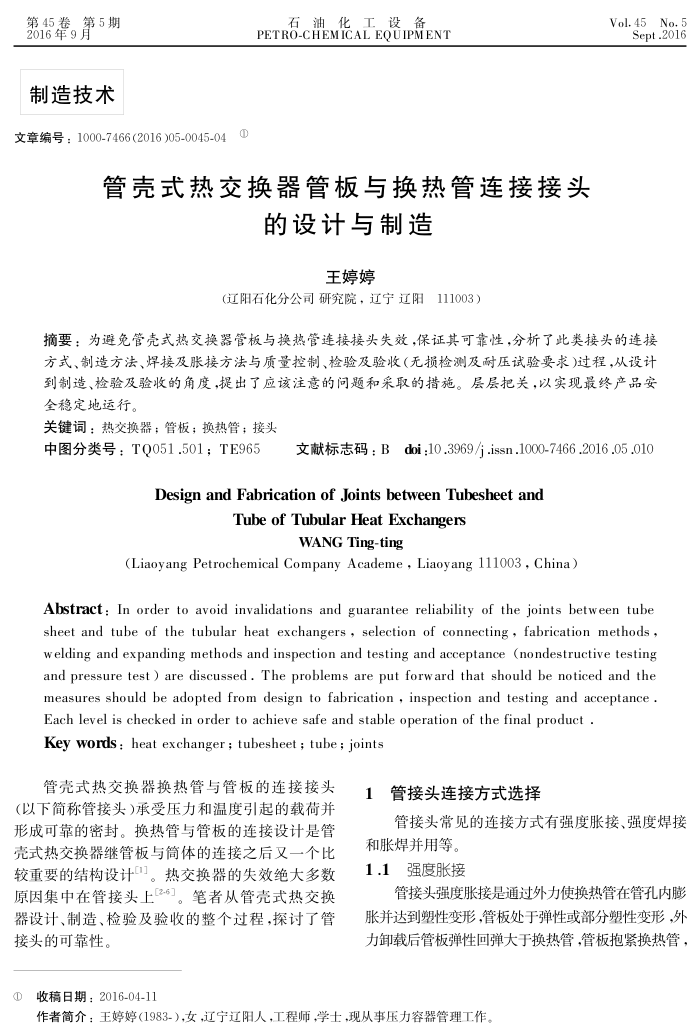

第45卷。第5期 2016年9月
制造技术
文章编号：1000-7466（2016)05-0045-04①
石油化工设备
PETRO-CHEMICALEQUIPMENT
管壳式热交换器管板与换热管连接接头
的设计与制造
王婷婷
（辽阳石化分公司研究院，辽宁辽阳111003）
Vol.45No.5
Sept.2016
摘要：为避免管壳式热交换器管板与换热管连接接头失效，保证其可靠性，分析了此类接头的连接方式、制造方法、焊接及胀接方法与质量控制、检验及验收(无损检测及耐压试验要求)过程，从设计到制造、检验及验收的角度，提出了应该注意的问题和采取的措施。层层把关，以实现最终产品安全稳定地运行。
关键词：热交换器：管板；换热管：接头
中图分类号：TQ051.501；TE965
文献标志码：Bdoi：10.3969/i.issn.1000-7466.2016.05.010
DesignandFabricationofJointsbetweenTubesheetand
Tube of Tubular Heat Exchangers
WANGTing-ting
(LiaoyangPetrochemical CompanyAcademe，Liaoyang111003，China）
Abstract: In order to avoid invalidations and guarantee reliability of the joints between tube sheet and tube of the tubular heat exchangers, selection of connecting, fabrication methods, welding and expanding methods and inspection and testing and acceptance (nondestructive testing and pressure test ) are discussed. The problems are put forward that should be noticed and the measures should be adopted from design to fabrication , inspection and testing and acceptance
Each level is checked in order to achieve safe and stable operation of the final product . Key words : heat exchanger ; tubesheet ; tube ; joints
管壳式热交换器换热管与管板的连接接头（以下简称管接头）承受压力和温度引起的载荷并形成可靠的密封。换热管与管板的连接设计是管壳式热交换器继管板与筒体的连接之后又一个比较重要的结构设计。热交换器的失效绝大多数原因集中在管接头上24。笔者从管壳式热交换器设计、制造、检验及验收的整个过程，探讨了管接头的可靠性。
D
收稿日期：2016-04-11
1管接头连接方式选择
管接头常见的连接方式有强度胀接、强度焊接
和胀焊并用等。 1.1强度胀接
管接头强度胀接是通过外力使换热管在管孔内膨胀并达到塑性变形,管板处于弹性或部分塑性变形,外力卸载后管板弹性回弹大于换热管，管板抱紧换热管，
作者简介：王婷婷（1983-），女，辽宁辽阳人，工程师，学士，现从事压力容器管理工作。
