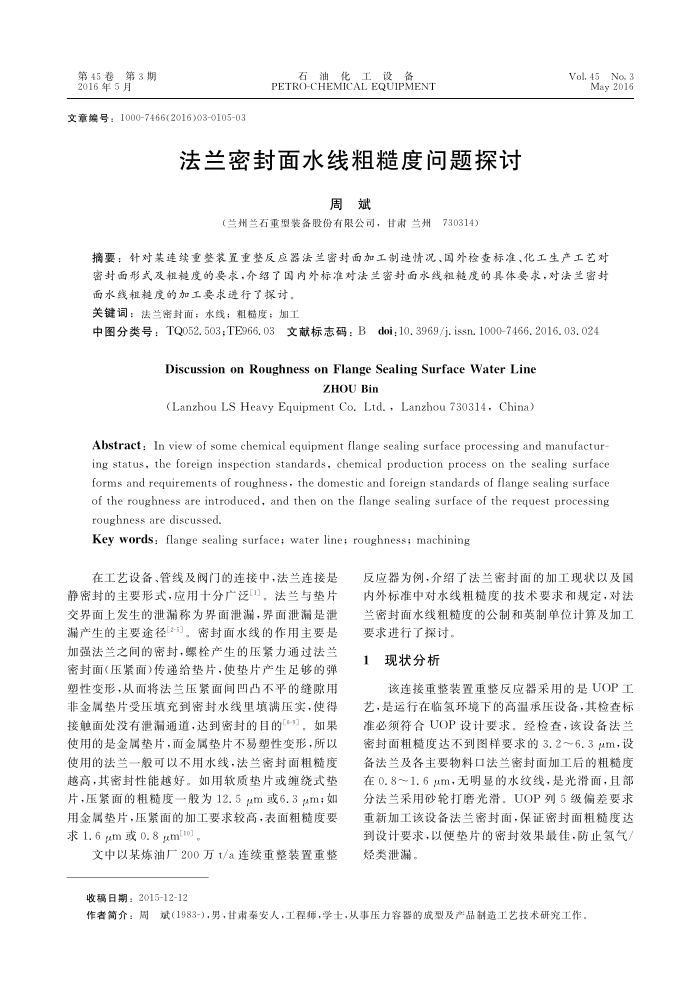

第45卷第3期 2016年5月
文章编号：1000-7466(2016)03-0105-03
油化工
PETROCHEMICAL EQUIPMENT
法兰密封面水线粗糙度问题探讨
周斌
730314)
（兰州兰石重型装备股份有限公司，甘肃兰州
Vol. 45No. 3
May 2016
摘要：针对某连续重整装置重整反应器法兰密封面加工制造情况、国外检查标准、化工生产工艺对密封面形式及粗糙度的要求，介绍了国内外标准对法兰密对面水线粗糙度的具体要求，对法兰密封
面水线粗趋度的加工要求进行了探讨，关键词：法兰密封面；水线；粗度；加工
中图分类号：TQ052.503;TE966.03文献标志码：Bdoi;10.3969/j.issn.1000-7466.2016.03.024
DiscussiononRoughnessonFlangeSealing SurfaceWaterLine
ZHOU Bin
(Lanzhou LS Heavy Equipment Co. Ltd. , Lanzhou 730314, China)
Abstract: In view of some chemical equipment flange sealing surface processing and manufactur ing status, the foreign inspection standards, chemical production process on the sealing surface forms and requirements of roughness, the domestic and foreign standards of flange sealing surface of the roughness are introduced, and then on the flange sealing surface of the request processing roughness are discussed.
Key words: flange sealing surface; water line; roughness; machining
在工艺设备、管线及阀门的连接中，法兰连接是静密封的主要形式，应用十分广泛，法兰与垫片交界面上发生的泄漏称为界面泄漏，界面泄涌是泄漏产生的主要途径[2-5]。密封面水线的作用主要是加强法兰之闻的密封，赐栓产生的压紧力通过法兰密封面(压紧面)传递给垫片，使垫片产生足够的弹塑性变形，从而将法兰压紧面闻凹凸不平的缝隙用非金属垫片受压填充到密封水线里填满压实，使得接触面处没有泄漏通道，达到密封的目的-汀，如果使用的是金属垫片，而金属垫片不易塑性变形，所以使用的法兰一般可以不用水线，法兰密封面粗糙度越高，其密封性能越好。如用软质垫片或缠绕式垫片，压紧面的粗糙度一般为12.5μm或6.3μm；如用金属垫片，压紧面的加工要求较高，表面粗糙度要求1.6 m或0.8xm10]
文中以某炼油厂200万t/a连续重整装置重整收稿日期：2015-12-12
反应器为例，介绍了法兰密封面的加工现状以及国内外标准中对水线粗糙度的技术要求和规定，对法兰密封面水线租糙度的公制和英制单位计算及加工要求进行了探讨。
现状分析
该连接重整装置重整反应器采用的是UOP工艺，是运行在临氢环境下的高温承压设备，其检查标准必须符合UOP设计要求，经检查，该设备法兰密封面粗糙度达不到图样要求的3.2～6.3μm，设备法兰及各主要物料口法兰密封面加工后的粗糙度在0.8～1.6um，无明显的水纹线，是光滑面，且部分法兰采用砂轮打磨光滑，UOP列5级偏差要求重新加工该设备法兰密封面，保证密封面粗糙度达到设计要求，以便垫片的密封效果最佳，防止氢气烃类泄漏。
作者简介：周斌（1983-)，男，甘肃秦安人，工程师，学士，从事压力容器的成型及产品制造工艺技术研究工作，
