石油和化工设备 2016年第19卷
法兰管理在石油模块建造过程中的应用
宋旭光，杨宇田，王伟，杨延成，孟繁彬（海洋石油工程股份有限公司建造公司，天津300452）
[摘要】随着海洋石油工程建设中高温，高压，低温管道应用条件的改变，环保要求不断提升，解决管道中法兰的连接将
是未来海洋石油工程建设的关健环节，本文阐述了有效的法兰管理是法兰连接技术中必备的方法，[关键词】海洋石油；管道；法兰连接；法兰管理
法兰连接在模块建造过程使用广泛，几乎适用于一切管路连接。按连接方式分类，目前最常用的法兰连接有搭焊法兰、对焊法兰和松套法兰三种形式：按法兰材料分类有钢焊法兰、铜焊法兰和不锈钢法兰；按法兰的螺孔只数分类有四进位法兰和二进位法兰；按法兰的体系分类有ISO国际标准法兰、JIS日本标准法兰、ANSI美国标准法兰。中国标准法兰有国家标准（GB）、行业标准（CB）和外贸标准（CBM）。本文以ANSI美国标准法兰中的对焊钢法兰为例进行介绍。法兰连接的优点是结合强度高、拆装方便，用于快速连接管道附件、阀门、阀箱、流量计、液位计，过滤器、仪表、不同材质管线的连接、设备接口等。
法兰连接时，有许多需注意的事项。法兰的尺寸、材质、磅级、端面形式：垫片尺寸、材质、垫片的磅级、垫片的类型；法兰的平行度、垂直度、两片法兰的直线度：螺栓的尺寸、材质、磅级、涂敷状态、螺栓的数量、螺栓孔的尺寸、扭矩或拉伸值等多种因素都将影响最终法兰接口的质量和使用寿命。相比较焊接口，法兰连接口仅参与了水压试验、气密试验、氨氮泄漏试验。目前法兰紧固现状，用人力扳手或者使用敲击的办法紧固螺栓，用力不均匀造成法兰面和垫片各个点应力不均，这对法兰面，垫片，螺栓螺母都会造成破坏。如法兰面、垫片、螺栓螺母任何一个构件受损，都将给未来高温高压腐蚀介质管道使用带来风险，缩短管道使用寿命，增加在
役检查频率，增加生产成本，降低生产效率。 1法兰管理流程
为提高生产效率，降低生产成本，减少使用风险，从最初模块设计开始就应当重视法兰管万方数据

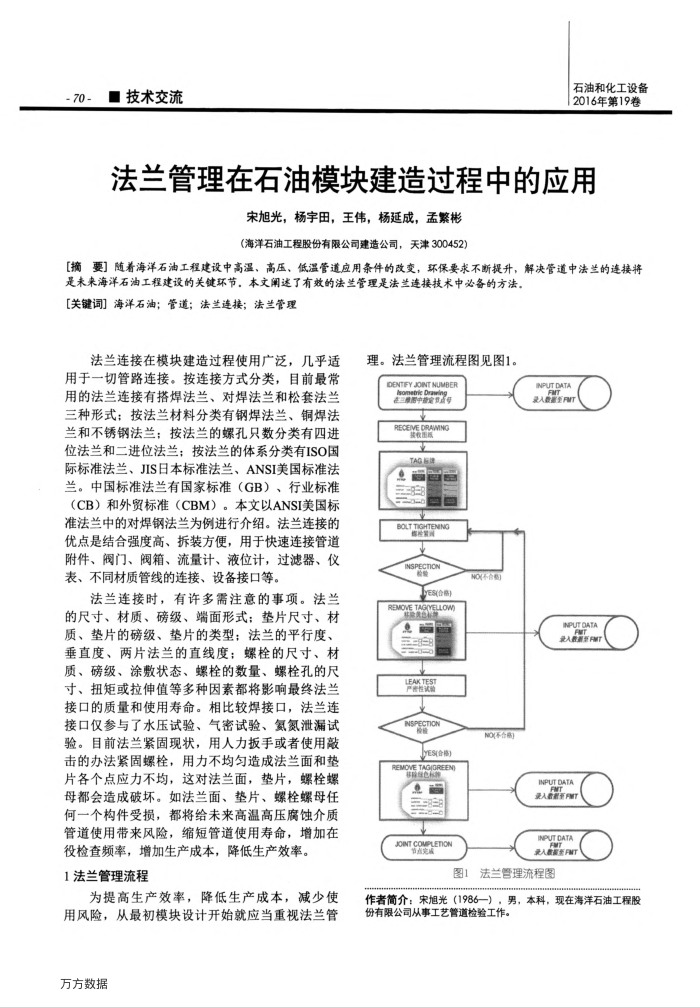

理。法兰管理流程图见图1。
ER 中界乐小国
RECEM RAWNG TAGEA
BOLTTIGHTENING
e SPECHON
JEs(合) DVETAG(YELLOW)
FAKTES NOLASN
ES(合格 REEN
iscs JONTCMELENON
NOAE
NO(S8)
INPUTDAT 是入R
INPUTOATA Y
INPUT DATA 入品T
Pu 人系至FNT
图1
法兰管理流程图
作者简介：宋旭光（1986
男，本科，现在海洋石油工程股
份有限公司从事工艺管道检验工作。
